Vertical Strapper U
VERTICAL
STRAPPER U
Plne automatický vertikálny páskovací stroj s uzavretým rámom pre paletizované zásielky, pakety a voľne uložené výrobky. Používa PP alebo PET pásku a je určený na integráciu do výrobných, baliacich a logistických liniek.
Presná fixácia paliet a paketov v automatickej linke.

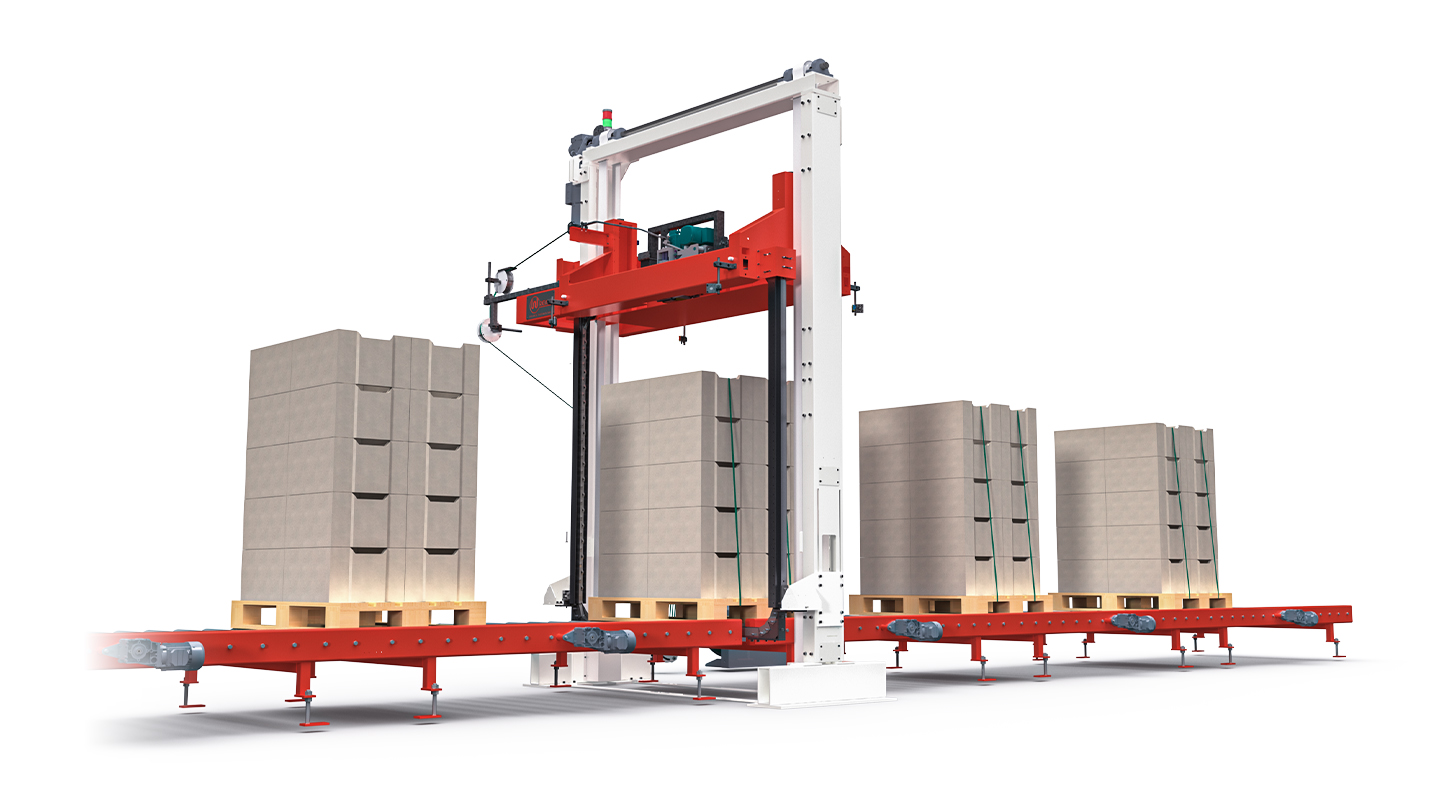

Vertical Strapper U používa uzavretý páskovací rám, ktorý vedie pásku po presne definovanej dráhe okolo výrobku. Páska prechádza cez medzeru medzi dopravníkmi, napne sa nastavenou silou a spojí vibračným zvarom.
Stroj je vhodný pre paletizovaný tovar aj voľne uložené výrobky a môže byť integrovaný do nových aj existujúcich výrobných, baliacich a expedičných liniek.
Čo stroj robí?
Automaticky vedie PP alebo PET pásku vertikálne okolo nákladu, napne ju a vytvorí pevný spoj bez kovovej spony.
Pre koho je určený?
Pre výrobcov, ktorí potrebujú automatické páskovanie paliet, paketov, kartónov alebo objemných priemyselných výrobkov.
Čo zákazník získa?
Presnosť aplikácie ± 0,5 mm, stabilnú kvalitu páskovania, vyšší výkon a minimálny podiel manuálnej práce.
Pevná páskovacia pozícia a presné vedenie pásky umožňujú opakovateľnú aplikáciu s presnosťou až ± 0,5 mm.
Automatické páskovanie s nekompromisným výkonom.
Robustná konštrukcia, uzavretý rám a páskovacia hlava GS41 zabezpečujú presnú a spoľahlivú prevádzku aj vo viaczmennej výrobe.
Presné vedenie pásky počas celého cyklu.
Uzavretá páskovacia dráha zabezpečuje spoľahlivé zavedenie pásky okolo palety alebo paketu.
Plynulé nastavenie podľa hmotnosti a citlivosti výrobku.
Veľmi presná aplikácia pásky v požadovanom bode.
Malá vzdialenosť medzi zásielkami zvyšuje výkon linky.
Kvalitná nemecká hlava s vibračným zváraním PP alebo PET pásky.
Siemens S7-1200 a programovateľné sekvencie.
Dotykový panel umožňuje nastavovať pracovné programy, napínaciu silu a manuálne ovládať jednotlivé funkcie stroja.
Pozrite si Vertical Strapper U v prevádzke.
Ukážky automatického vertikálneho páskovania paliet a integrácie páskovacieho stroja do výrobnej linky.
Jeden automatický cyklus od detekcie po zvar.
Po zastavení výrobku v páskovacej pozícii dostane stroj signál z nadradeného PLC. Páska sa zavedie uzavretým rámom, prejde cez medzeru medzi dopravníkmi a páskovacia hlava GS41 vykoná celý cyklus.
Snímače potvrdia presnú polohu palety alebo paketu.
Páska sa rýchlosťou 4 m/s vedie uzavretou páskovacou dráhou.
Systém rovnomerne napne pásku aj pri výrobkoch rôznych výšok.
Hlava GS41 vytvorí pevný spoj bez použitia kovovej spony.
Páskovacia hlava GS41 zabezpečuje napnutie, vibračný zvar a odstrihnutie pásky.
Základné technické parametre.
Rozmery rámu, pracovná výška a konfigurácia dopravníkov sa navrhujú podľa výrobku a dispozície konkrétnej linky.
Rozmery NB a NH vo výkresoch predstavujú individuálne nastaviteľnú šírku a výšku rámu podľa aplikácie zákazníka.
Rozmery a priestorové nároky stroja.

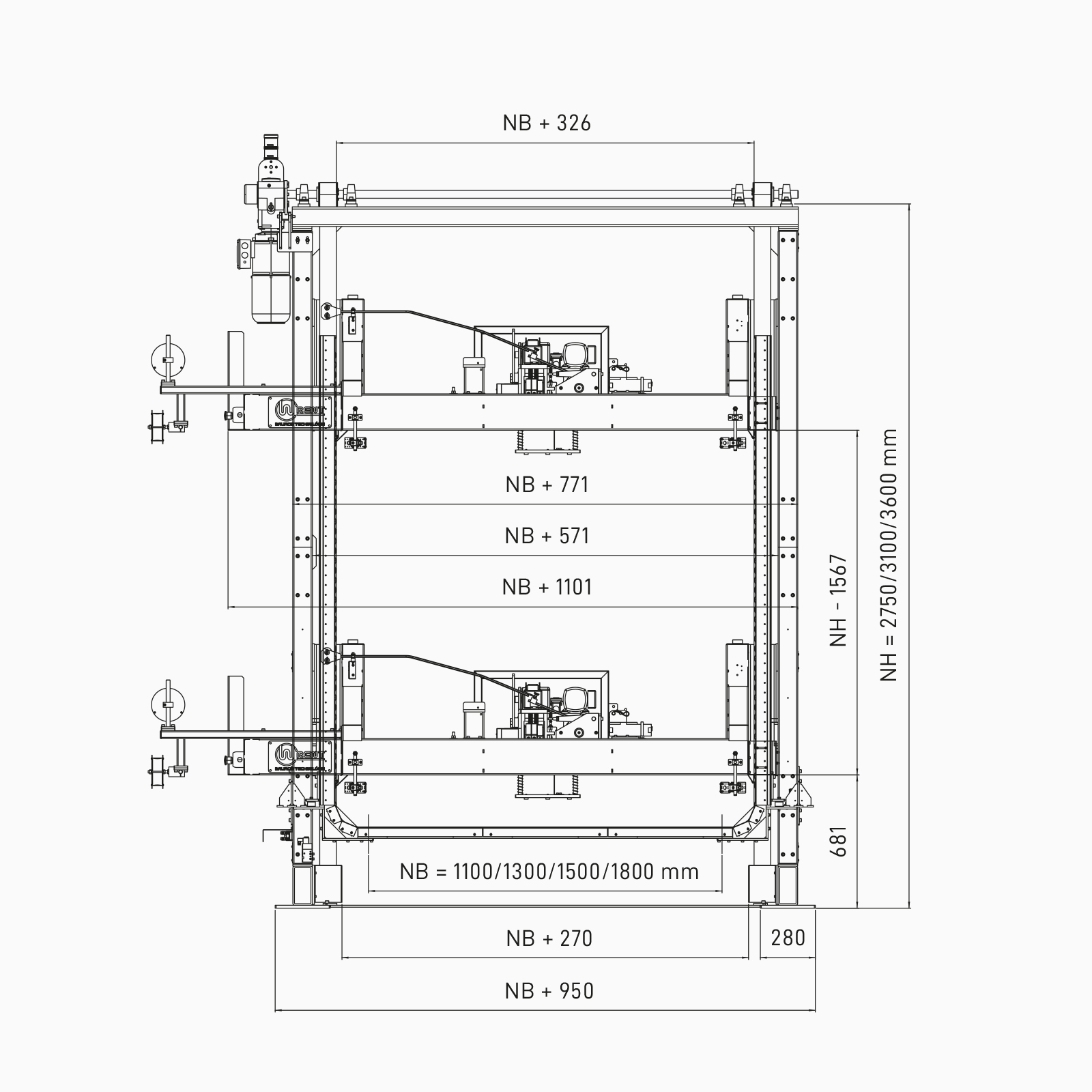

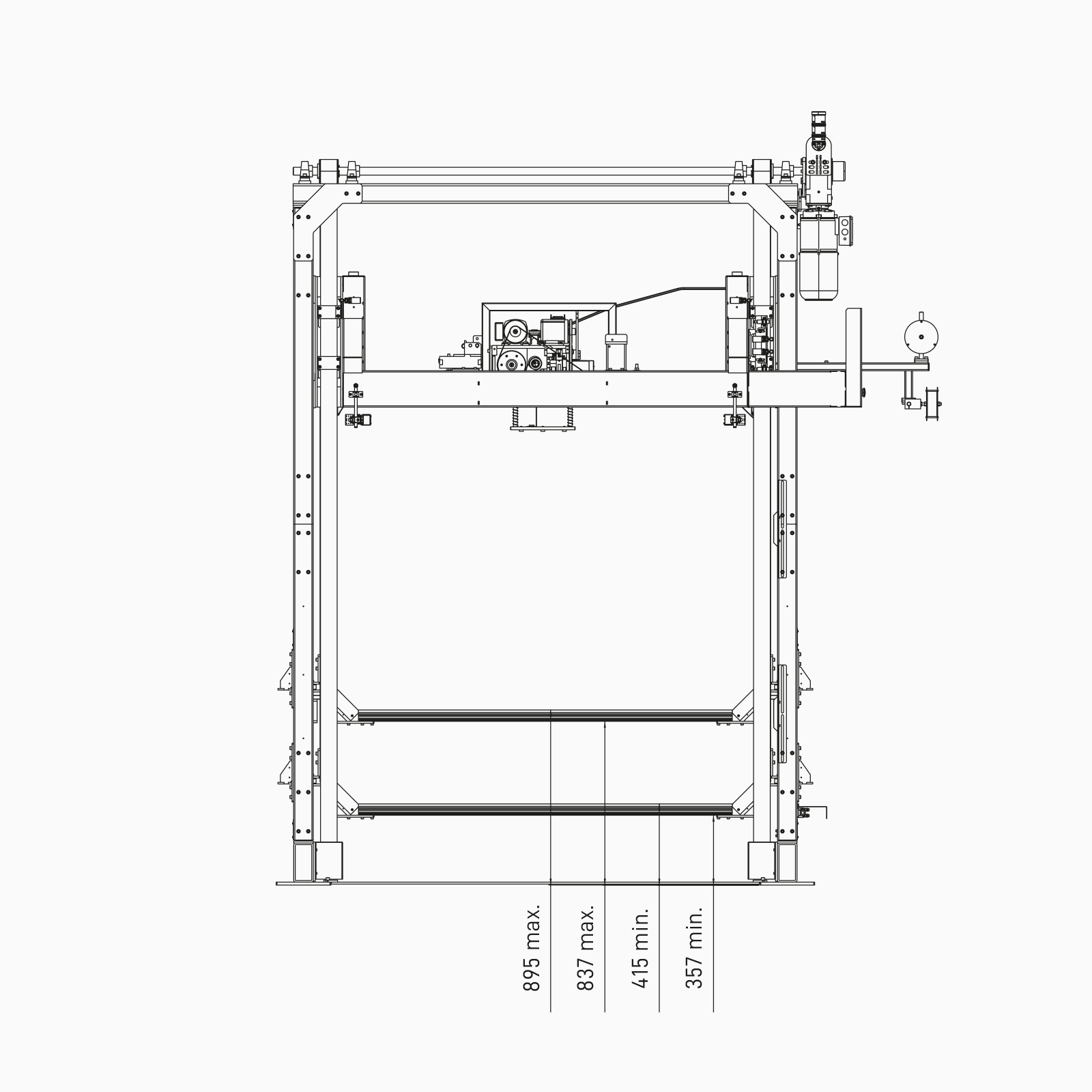

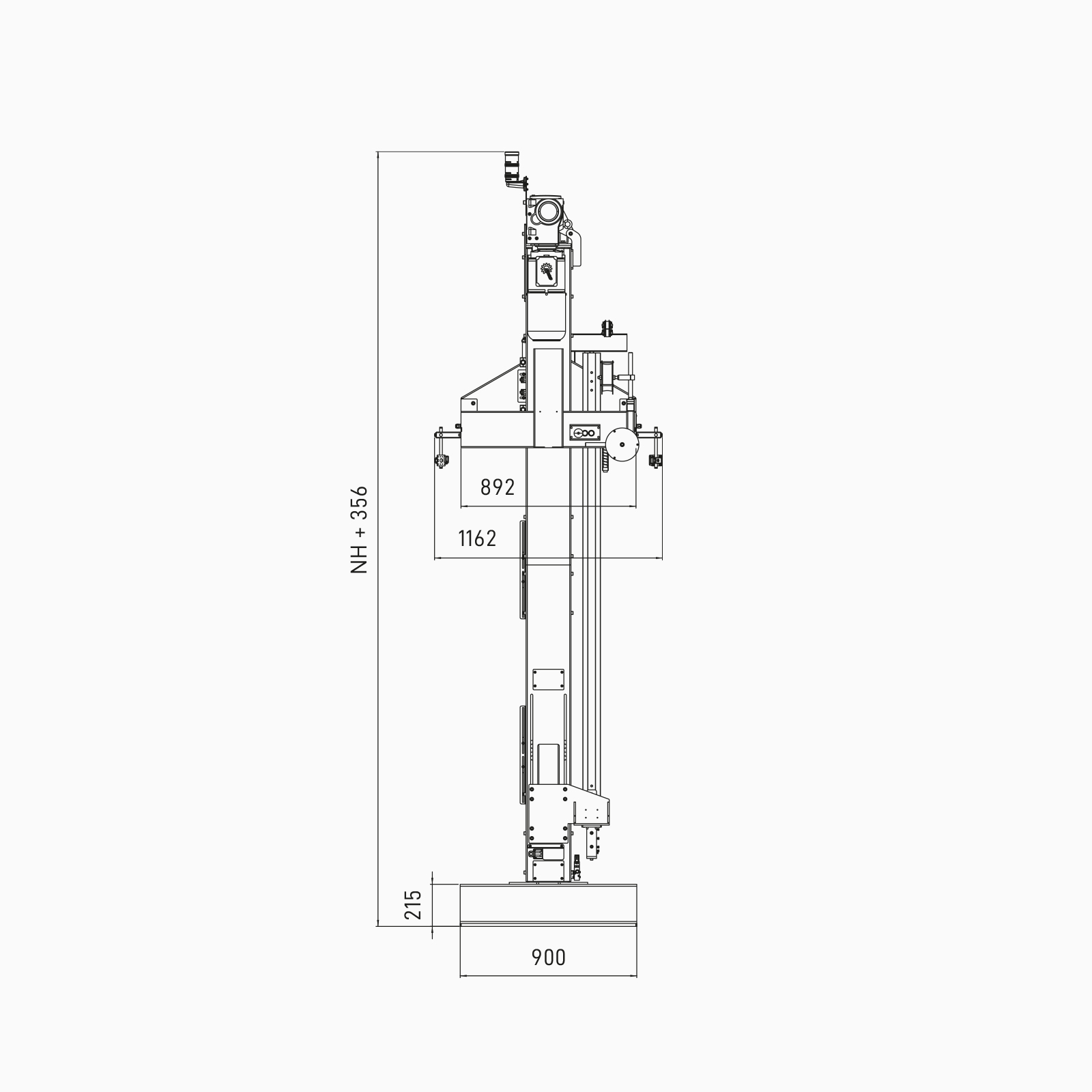

Výkresy zobrazujú referenčné vyhotovenie Vertical Strapper U. Šírka rámu NB aj výška NH sa prispôsobujú výrobku a požiadavkám výrobnej linky.
Výkresy sú orientačné. Záväzný rozmerový výkres pripravíme podľa výrobku, typu dopravníkov a požadovanej páskovacej sekvencie.
PP alebo PET páska podľa typu výrobku.
Správny druh pásky vyberáme podľa hmotnosti, stability a spôsobu manipulácie s baleným výrobkom.
Polypropylénová páska
Ekonomické a flexibilné riešenie pre ľahšie a stredne ťažké výrobky.
- nižšie prevádzkové náklady,
- vysoká flexibilita,
- vhodná pre kartóny a ľahšie výrobky,
- šírky 12, 16 alebo 19 mm.
Polyesterová páska
Pevné riešenie pre ťažké palety a výrobky vystavené vyššiemu dynamickému zaťaženiu.
- vysoká pevnosť v ťahu,
- odolnosť voči dynamickému zaťaženiu,
- vhodná pre stavebné materiály,
- v mnohých aplikáciách nahrádza oceľovú pásku.
Stroj prispôsobíme vašej prevádzke.
Každý Vertical Strapper U vyrábame podľa produktu, spôsobu dopravy, požadovaného výkonu a bezpečnostného štandardu zákazníka.
Trojstupňová signalizácia
Svetelný maják vrátane indikácie poruchy a nízkeho stavu pásky.
Dátová komunikácia
Prepojenie s nadradeným PLC, ERP, MES alebo paletizátorom.
Bezpečnostné riešenie
Oplotenie, optické závory, bezpečnostné dvere a núdzové zastavenie.
Dopravníkové systémy
Reťazové alebo upravené valčekové dopravníky s medzerou pre rám.
Centrovanie výrobku
Automatické nastavenie palety do presnej páskovacej polohy.
Horný prítlak
Stabilizácia ľahkých alebo nestabilných produktov počas páskovania.
Identifikácia výrobkov
Čiarové kódy, QR systémy a automatická zmena pracovného programu.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa štandardu zákazníka.
Viac než iba samostatný stroj.
Navrhneme kompletné automatizované pracovisko vrátane dopravníkov s medzerou pre rám, centrovania výrobku, bezpečnostného oplotenia, elektrického zapojenia a komunikácie s nadradeným systémom.
Technológia pre výrobu aj logistiku.
Vertical Strapper U je vhodný všade tam, kde je potrebná presná vertikálna fixácia paliet, paketov alebo objemných výrobkov.
Stavebné materiály
Betónové výrobky, dlažba, tehly a ďalšie paletové jednotky.
Drevospracujúci priemysel
Drevené výrobky, doskové materiály a nábytkové dielce.
Papier a kartón
Kartónové obaly, papierové výrobky a stohované balenia.
Nápojový priemysel
Prepravky, skupinové balenia a paletizované nápoje.
Kovospracujúci priemysel
Oceľové sudy, profily a objemné kovové výrobky.
Logistika a distribúcia
Automatické expedičné a baliace linky.

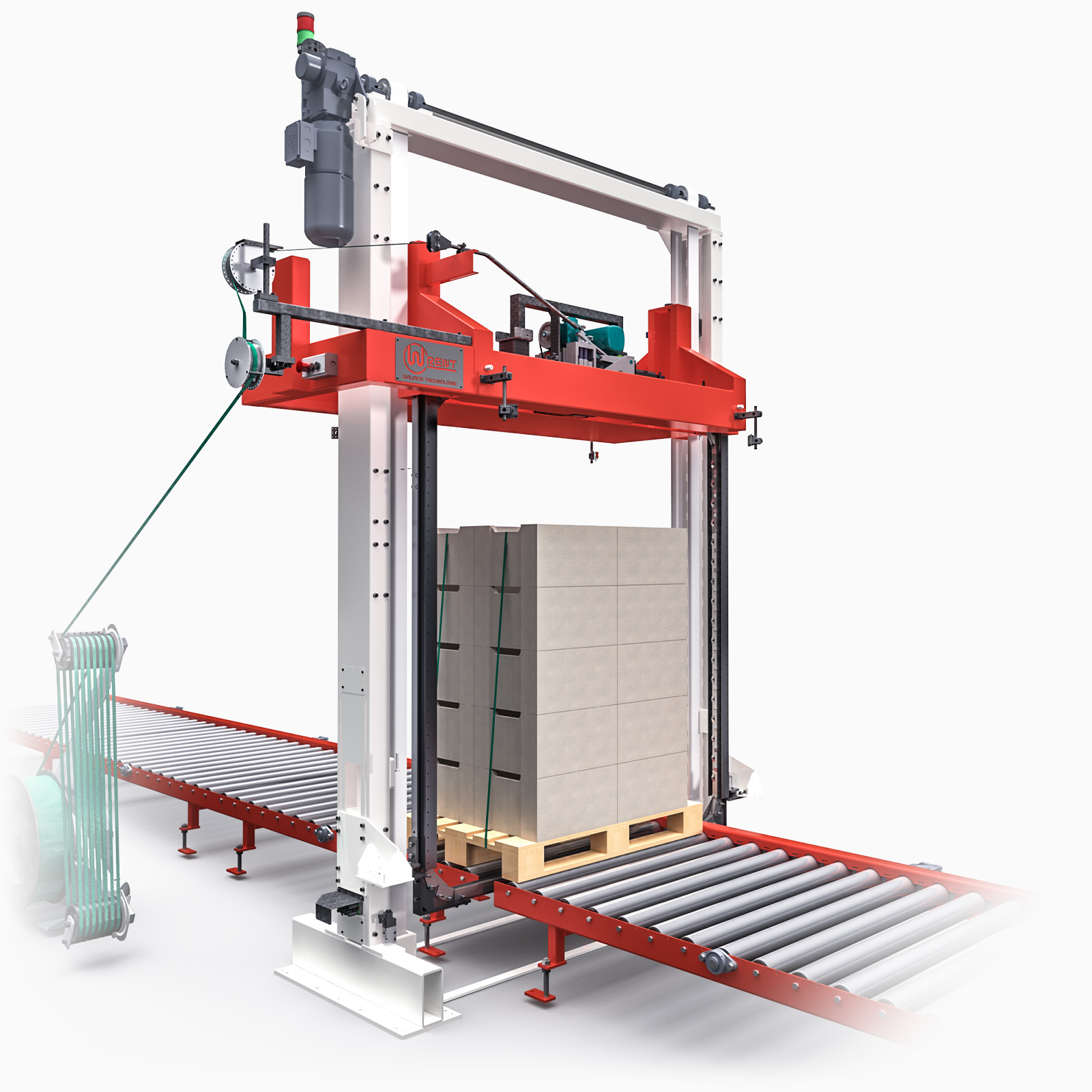

Uzavretý rám a páskovacia hlava GS41.
Dve kľúčové časti stroja zabezpečujú presné vedenie pásky, rovnomerné napnutie a spoľahlivý spoj pri každom pracovnom cykle.

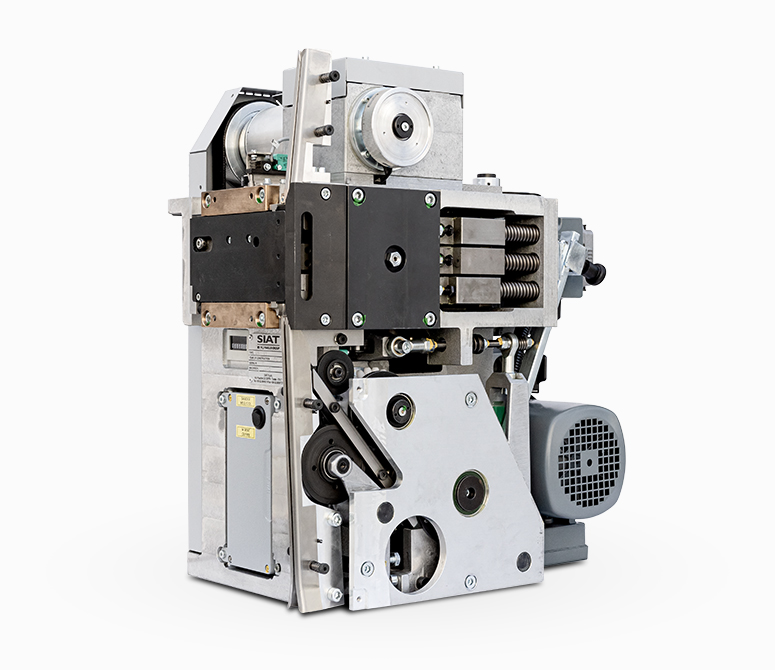

Páskovacia hlava GS41
Napína, vibračne zvarí a odstrihne PP alebo PET pásku bez kovovej spony.
Variabilný rozmer rámu
Šírka NB a výška NH sa vyrábajú podľa rozmerov výrobku a dispozície linky.
Presná pracovná poloha
Pevná poloha rámu voči dopravníku zabezpečuje opakovateľnosť každého cyklu.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Pošlite nám rozmery, hmotnosť a fotografiu výrobku. Navrhneme vhodný rozmer rámu, dopravníky aj páskovaciu sekvenciu.
Je stroj vhodný pre výrobky rôznych výšok?
Áno. Systém kompenzácie napínania zabezpečuje rovnomerné stiahnutie pásky aj pri výrobkoch rôznych výšok.
Aké pásky je možné používať?
PP aj PET pásky so šírkou 12, 16 alebo 19 mm podľa konfigurácie.
Aká je napínacia sila pásky?
Páskovacia hlava GS41 umožňuje nastavenie sily v rozsahu 100 až 4 500 N.
Ako sa páska spája?
Pevný spoj sa vytvára vibračným zváraním bez použitia kovových spôn.
Je možné stroj integrovať do existujúcej linky?
Áno. Potrebná je medzera medzi dvoma dopravníkmi alebo úprava súvislého dopravníka pre zapustenie páskovacieho rámu.
Aké dopravníky sú vhodné pre palety?
Pri paletách sa najčastejšie používajú reťazové dopravníky, po ktorých palety vstupujú do stroja priečne.
Je možné rozmery rámu prispôsobiť?
Áno. Šírka NB, výška NH, pracovná výška aj ďalšie rozmery sa navrhujú individuálne.
Podklady k Vertical Strapper U.
Na základe rozmerov výrobku a dispozície linky pripravíme technický návrh, rozmerový výkres a odporúčanú konfiguráciu pracoviska.
Navrhneme Vertical Strapper U pre vašu výrobnú linku.
Pošlite nám základné informácie o výrobku, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a polohu viazacích pások,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
