Vertical Strapper L
VERTICAL
STRAPPER L
Plne automatický vertikálny páskovací stroj s otvoreným rámom pre paletizované výrobky, pakety a stabilizáciu nákladu na paletách. Používa PP alebo PET pásku a je určený na integráciu do výrobných, baliacich a logistických liniek.
Presná fixácia paliet a paketov v automatickej linke.

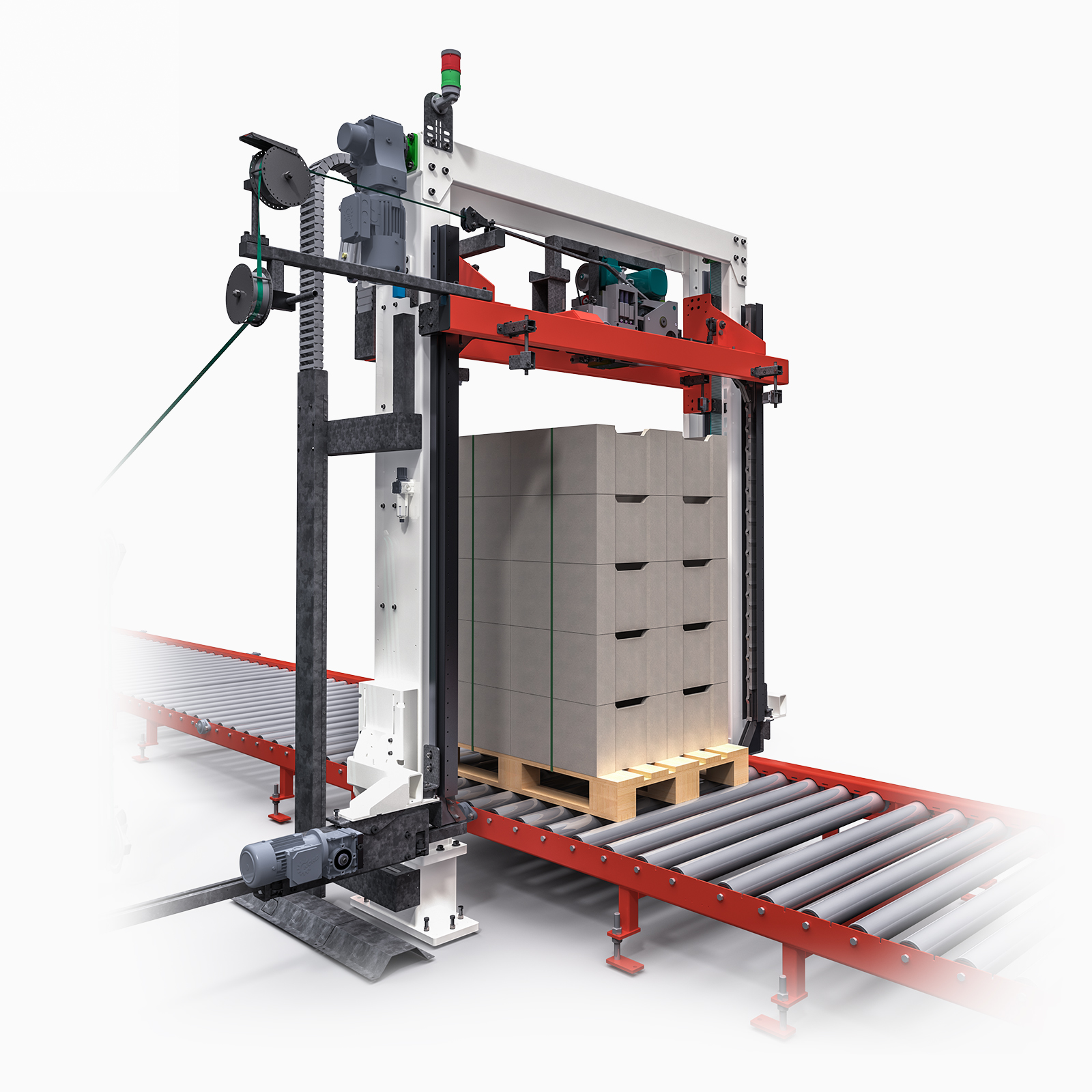

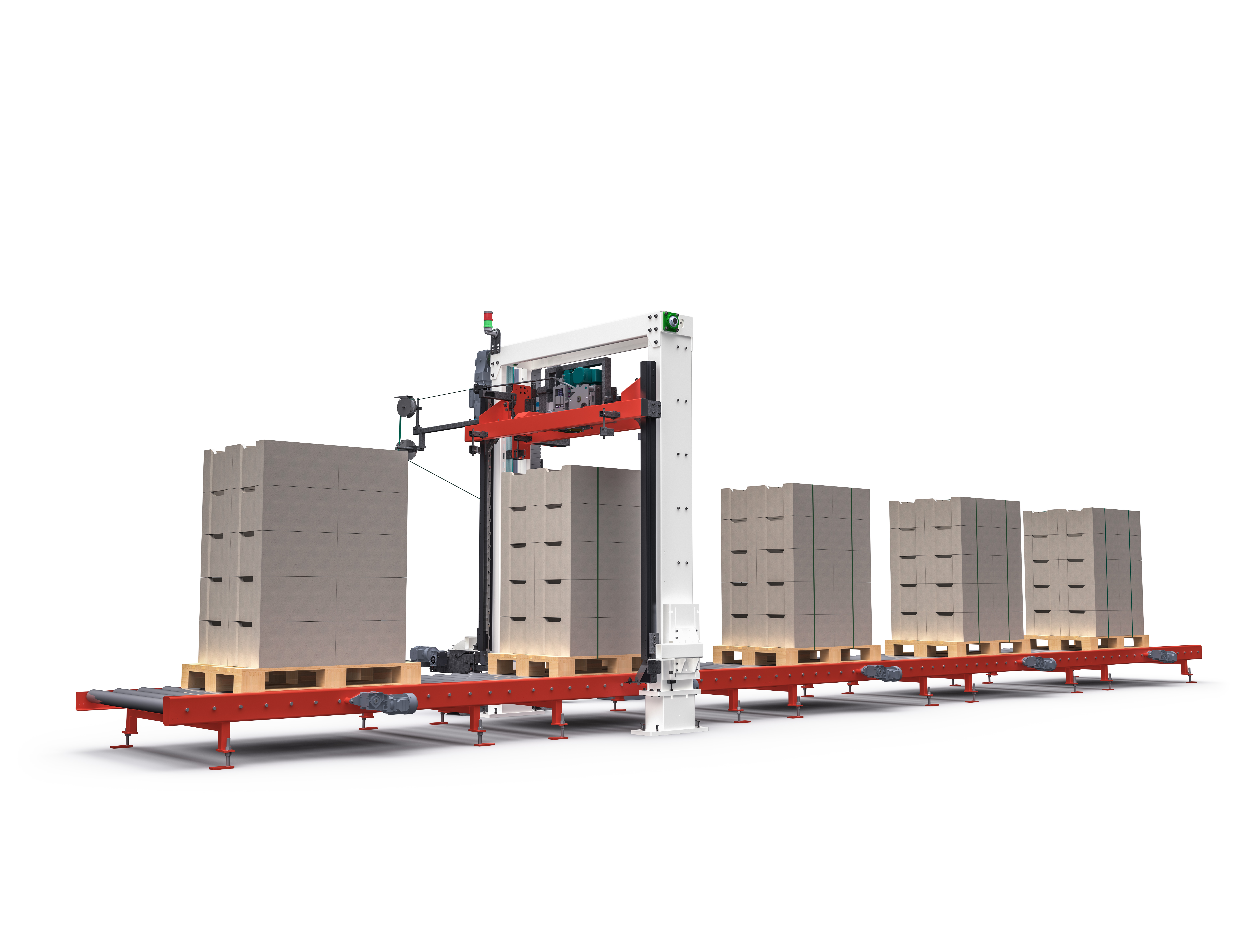

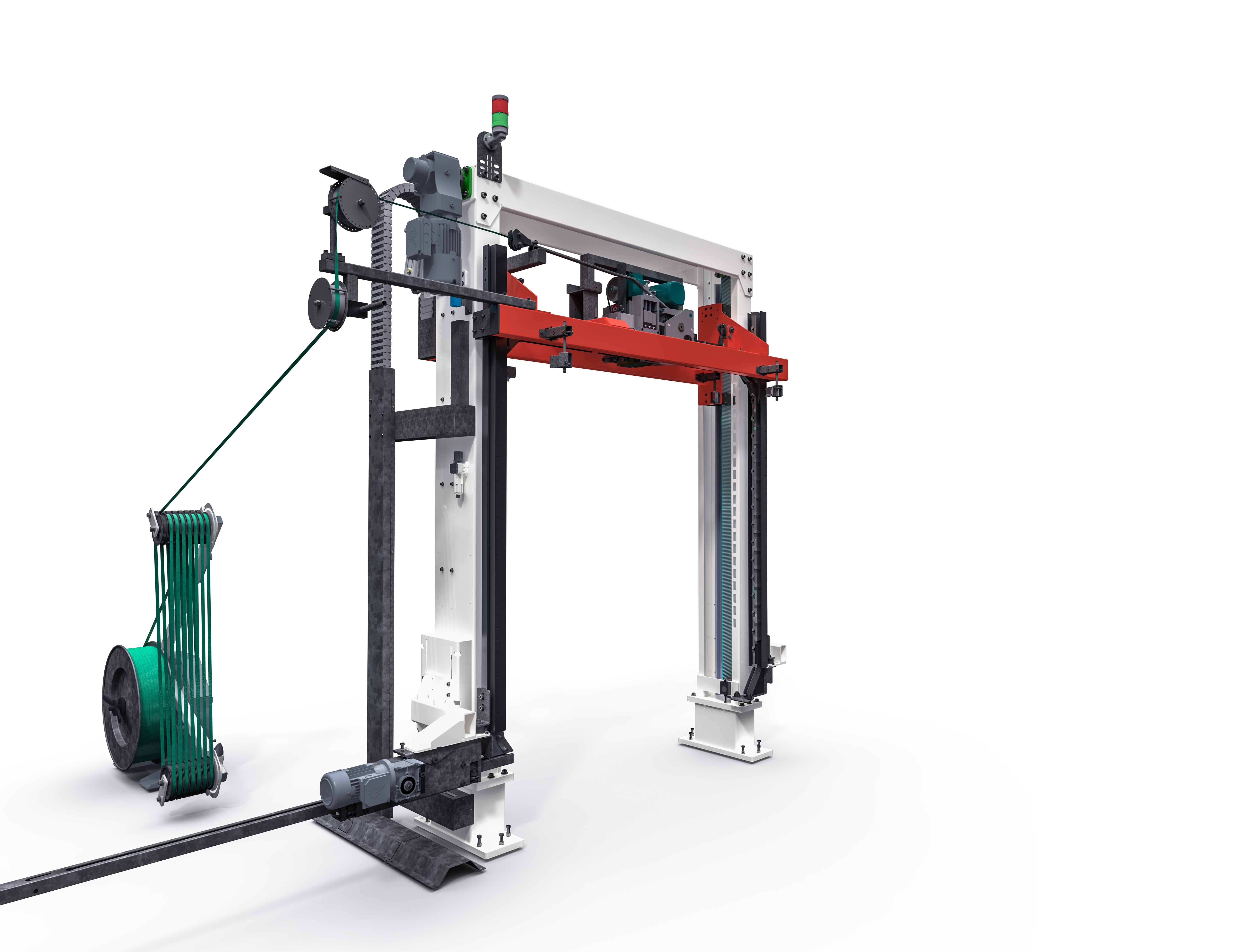

Vertical Strapper L používa otvorený páskovací rám, ktorý vedie pásku po presne definovanej dráhe okolo výrobku. Páska prechádza cez otvor v palete pomocou motoricky ovládaného bajonetu, napne sa nastavenou silou a spojí vibračným zvarom.
Stroj je vhodný pre paletizovaný tovar aj paletizované zásielky a môže byť integrovaný do nových aj existujúcich výrobných, baliacich a expedičných liniek.
Čo stroj robí?
Automaticky vedie PP alebo PET pásku vertikálne okolo nákladu, napne ju a vytvorí pevný spoj bez kovovej spony.
Pre koho je určený?
Pre výrobcov, ktorí potrebujú automatické páskovanie paliet, paketov, kartónov alebo objemných priemyselných výrobkov.
Čo zákazník získa?
Presnosť aplikácie ± 0,5 mm, stabilnú kvalitu páskovania, vyšší výkon a minimálny podiel manuálnej práce.
Palety vstupujú do stroja pozdĺžne po valčekovom dopravníku a riadiaci systém ich zastaví v presnom páskovacom bode.
Automatické páskovanie s nekompromisným výkonom.
Robustná konštrukcia, otvorený rám a páskovacia hlava GS41 zabezpečujú presnú a spoľahlivú prevádzku aj vo viaczmennej výrobe.
Páska vedená cez otvor v palete.
Otvorená páskovacia dráha s výsuvným bajonetom zabezpečuje spoľahlivé zavedenie pásky okolo palety.
Plynulé nastavenie podľa hmotnosti a citlivosti výrobku.
Veľmi presná aplikácia pásky v požadovanom bode.
Malá vzdialenosť medzi zásielkami zvyšuje výkon linky.
Kvalitná nemecká hlava s vibračným zváraním PP alebo PET pásky.
Siemens S7-1200 a programovateľné sekvencie.
Dotykový panel umožňuje nastavovať pracovné programy, napínaciu silu a manuálne ovládať jednotlivé funkcie stroja.
Pozrite si Vertical Strapper L v prevádzke.
Ukážky automatického vertikálneho páskovania paliet a integrácie páskovacieho stroja do výrobnej linky.
Jeden automatický cyklus od detekcie po zvar.
Po zastavení výrobku v páskovacej pozícii dostane stroj signál z nadradeného PLC. Páska sa zavedie otvoreným rámom, prejde cez otvor v palete pomocou motoricky ovládaného bajonetu a páskovacia hlava GS41 vykoná celý cyklus.
Snímače potvrdia presnú polohu palety.
Motoricky ovládaný bajonet sa vysunie cez otvor v palete a pripraví presnú dráhu pre pásku.
Systém rovnomerne napne pásku aj pri výrobkoch rôznych výšok.
Hlava GS41 vytvorí pevný spoj bez použitia kovovej spony.

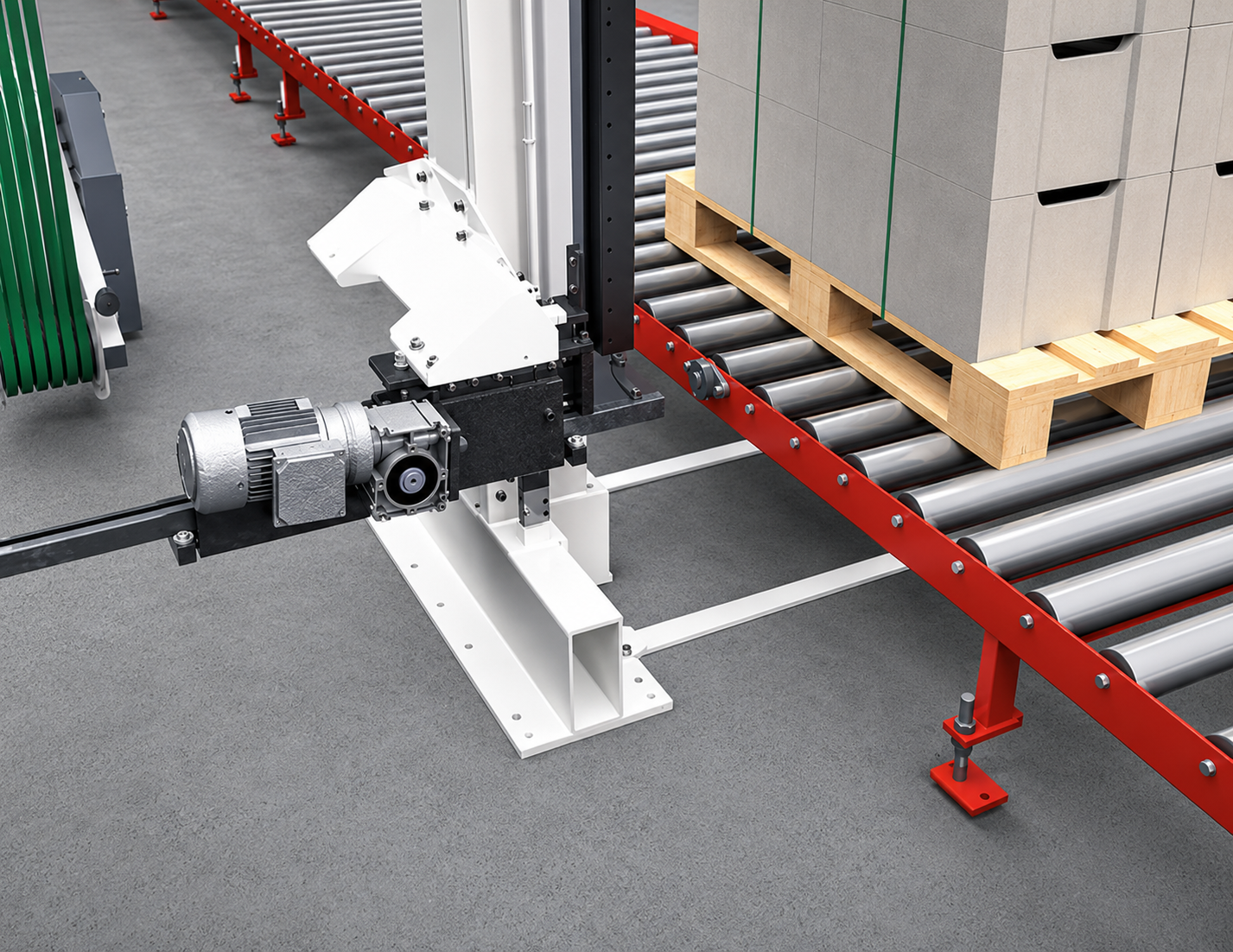

Motoricky ovládaný bajonet spoľahlivo vedie pásku cez otvor v palete bez zásahu obsluhy.
Základné technické parametre.
Rozmery rámu, pracovná výška a konfigurácia dopravníkov sa navrhujú podľa výrobku a dispozície konkrétnej linky.
Rozmery NB a NH vo výkresoch predstavujú individuálne nastaviteľnú šírku a výšku rámu podľa aplikácie zákazníka.

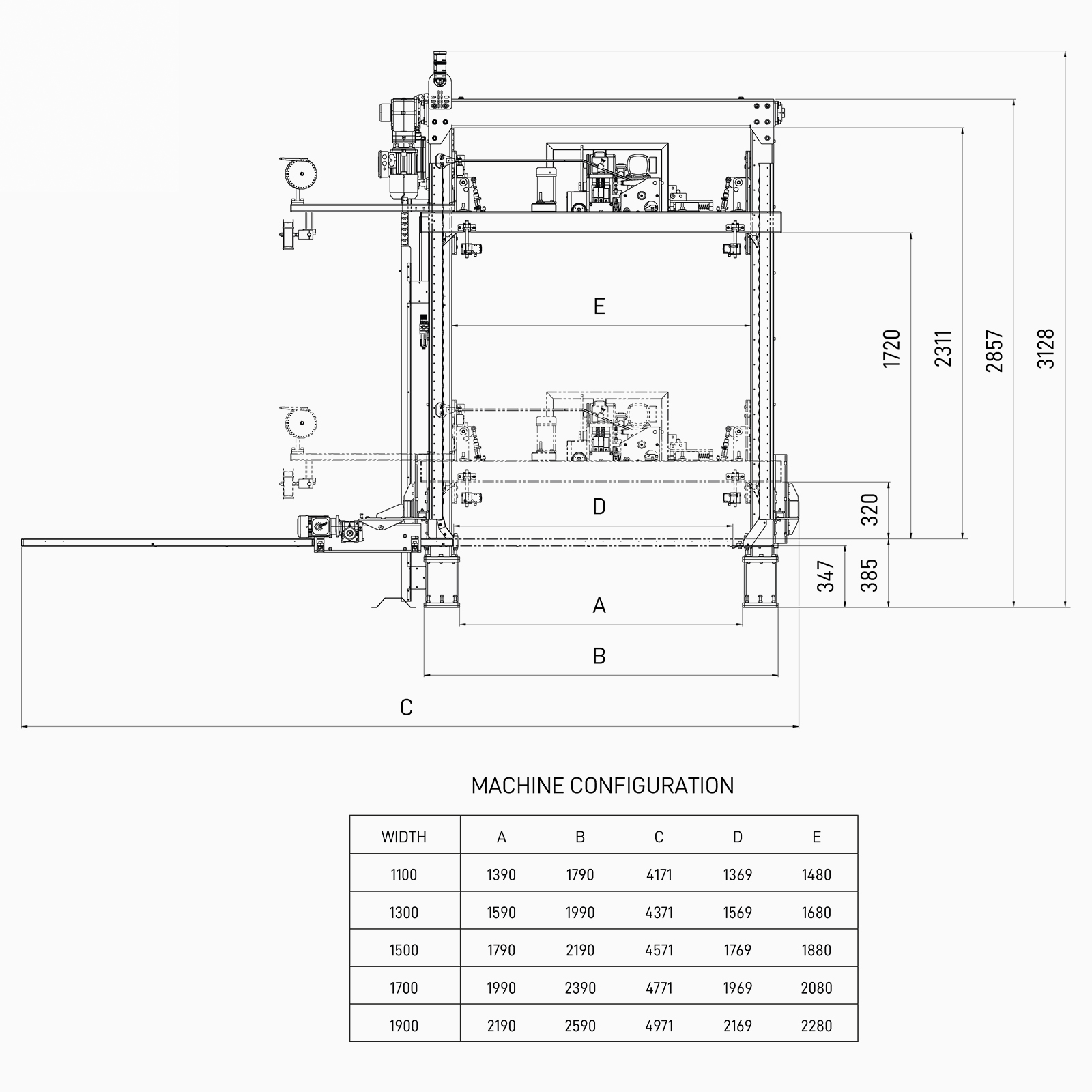

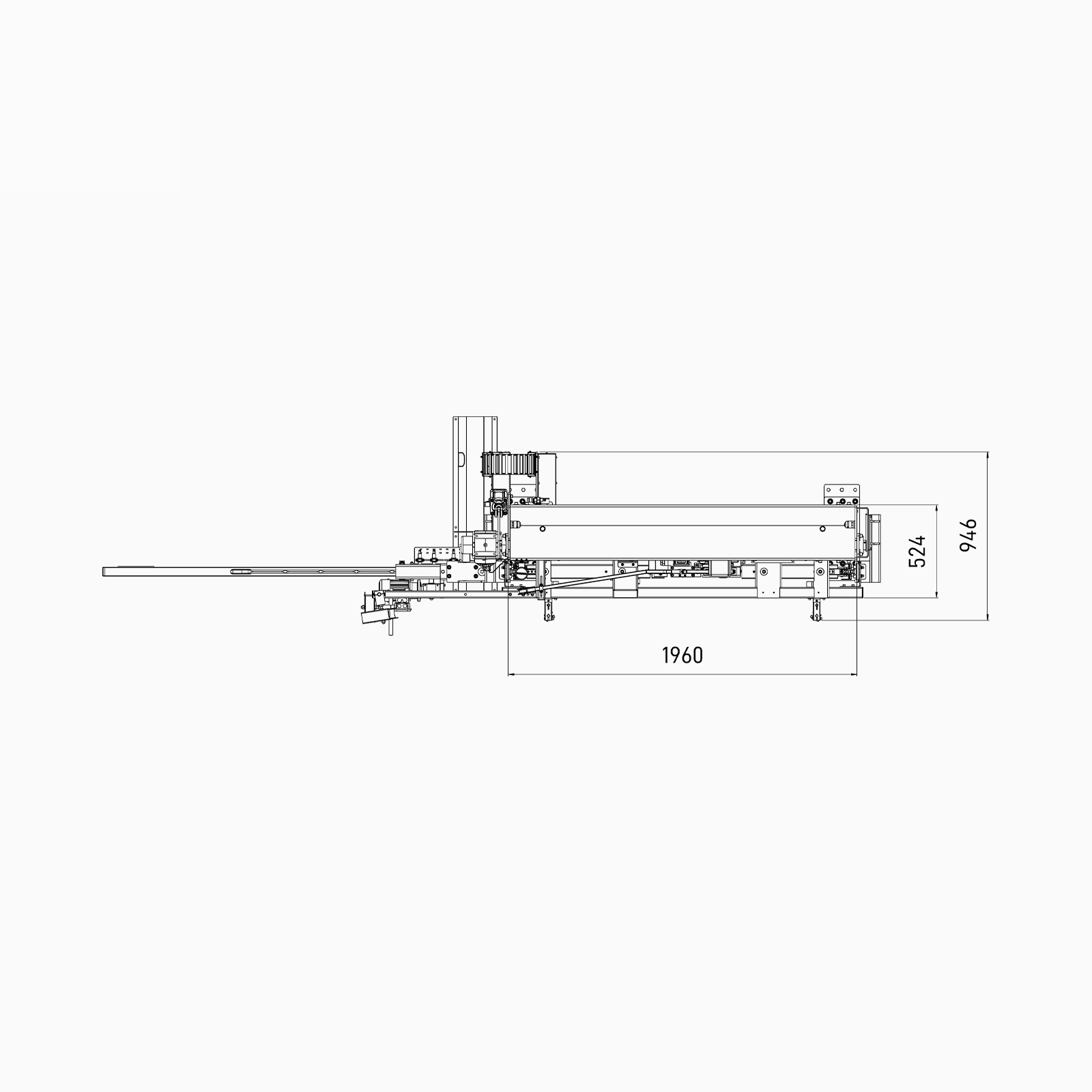

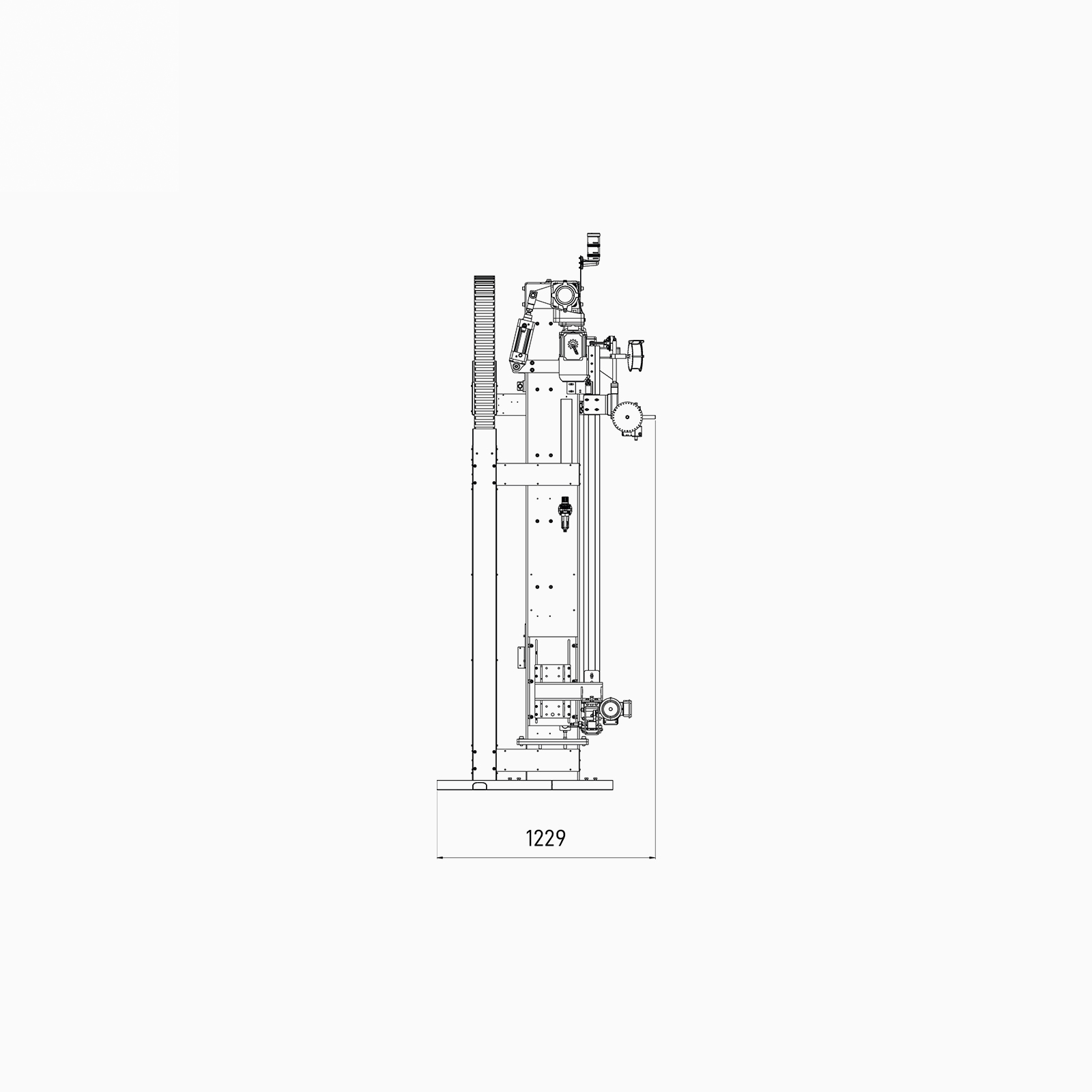

Rozmery a priestorové nároky stroja.
Výkresy zobrazujú referenčné vyhotovenie Vertical Strapper L. Šírka rámu NB aj výška NH sa prispôsobujú výrobku a požiadavkám výrobnej linky.
Výkresy sú orientačné. Záväzný rozmerový výkres pripravíme podľa výrobku, typu dopravníkov a požadovanej páskovacej sekvencie.
PP alebo PET páska podľa typu výrobku.
Správny druh pásky vyberáme podľa hmotnosti, stability a spôsobu manipulácie s baleným výrobkom.
Polypropylénová páska
Ekonomické a flexibilné riešenie pre ľahšie a stredne ťažké výrobky.
- nižšie prevádzkové náklady,
- vysoká flexibilita,
- vhodná pre kartóny a ľahšie výrobky,
- šírky 12, 16 alebo 19 mm.
Polyesterová páska
Pevné riešenie pre ťažké palety a výrobky vystavené vyššiemu dynamickému zaťaženiu.
- vysoká pevnosť v ťahu,
- odolnosť voči dynamickému zaťaženiu,
- vhodná pre stavebné materiály,
- v mnohých aplikáciách nahrádza oceľovú pásku.
Stroj prispôsobíme vašej prevádzke.
Každý Vertical Strapper L vyrábame podľa produktu, spôsobu dopravy, požadovaného výkonu a bezpečnostného štandardu zákazníka.
Druhá páskovacia hlava
Možnosť aplikácie dvoch viazacích pások v jednom pracovnom cykle.
Horný prítlak do 2 t
Stabilizácia a stlačenie výrobku pred aplikáciou pásky.
Aplikátor ochranných rohov
Automatické vloženie ochranných prvkov pod pásku pred páskovaním.
Dopravníkové systémy
Valčekové dopravníky prispôsobené pozdĺžnemu vedeniu palety a prejazdu motorického bajonetu.
Centrovanie výrobku
Automatické nastavenie palety do presnej páskovacej polohy.
Horný prítlak
Stabilizácia ľahkých alebo nestabilných produktov počas páskovania.
Identifikácia výrobkov
Čiarové kódy, QR systémy a automatická zmena pracovného programu.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa štandardu zákazníka.
Viac než iba samostatný stroj.
Navrhneme kompletné automatizované pracovisko vrátane valčekových dopravníkov, priestoru pre pohyb bajonetu, centrovania výrobku, bezpečnostného oplotenia, elektrického zapojenia a komunikácie s nadradeným systémom.
Technológia pre výrobu aj logistiku.
Vertical Strapper L je vhodný všade tam, kde je potrebná presná vertikálna fixácia paliet a objemných paletizovaných výrobkov.
Stavebné materiály
Betónové výrobky, dlažba, tehly a ďalšie paletové jednotky.
Drevospracujúci priemysel
Drevené výrobky, doskové materiály a nábytkové dielce.
Papier a kartón
Kartónové obaly, papierové výrobky a stohované balenia.
Nápojový priemysel
Prepravky, skupinové balenia a paletizované nápoje.
Kovospracujúci priemysel
Oceľové sudy, profily a objemné kovové výrobky.
Logistika a distribúcia
Automatické expedičné a baliace linky.
Kompletné pracovisko v detailnej projektovej galérii.

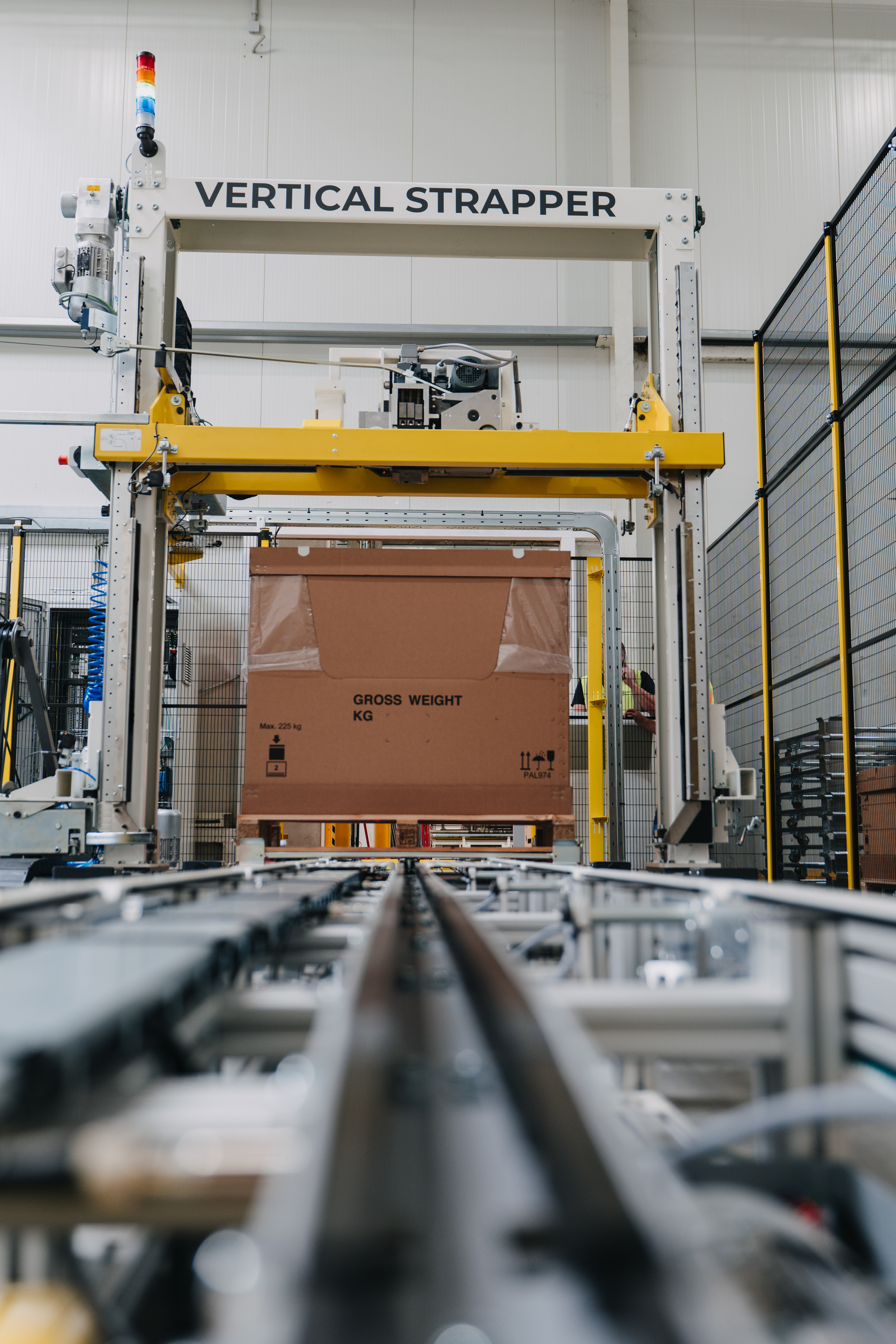

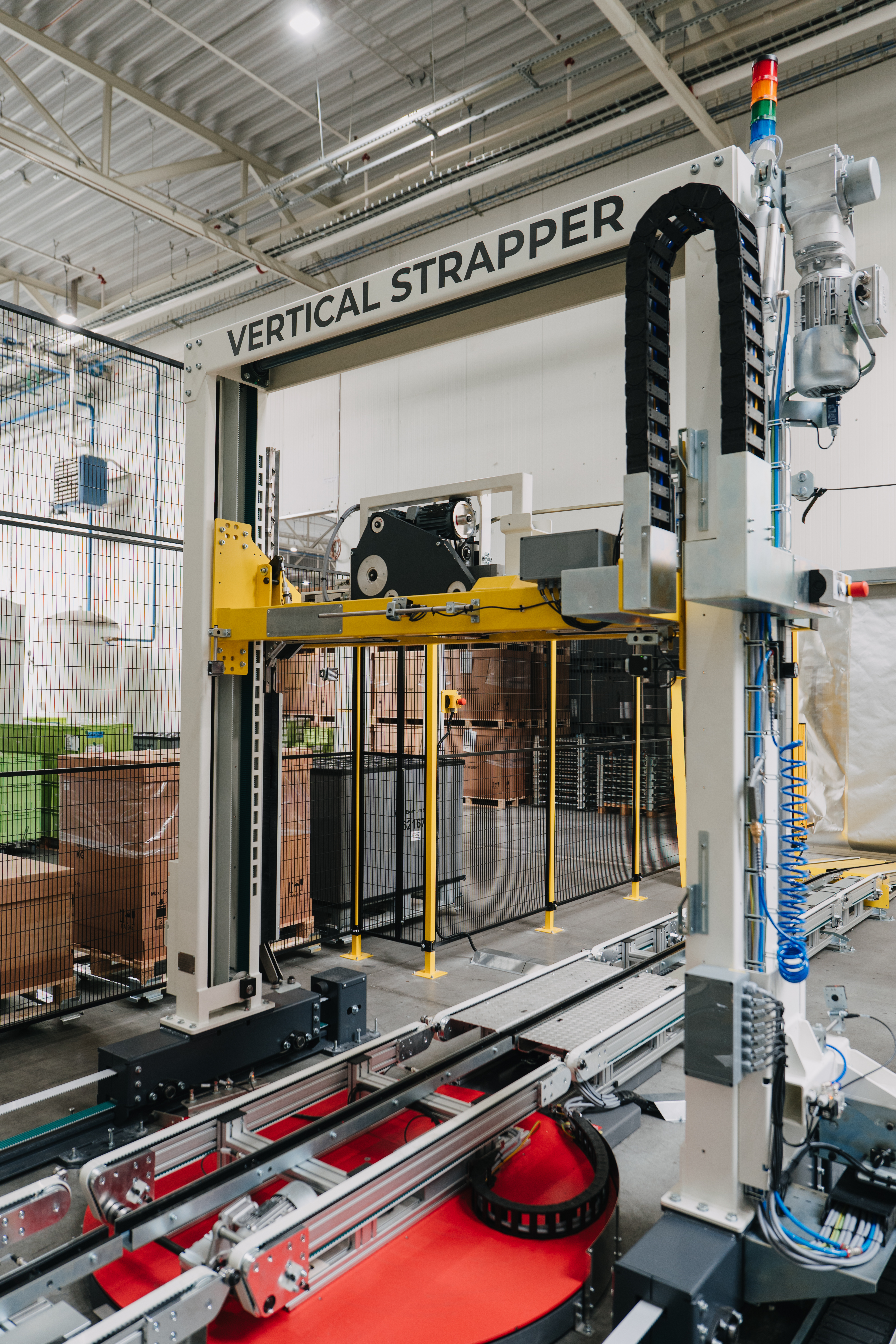

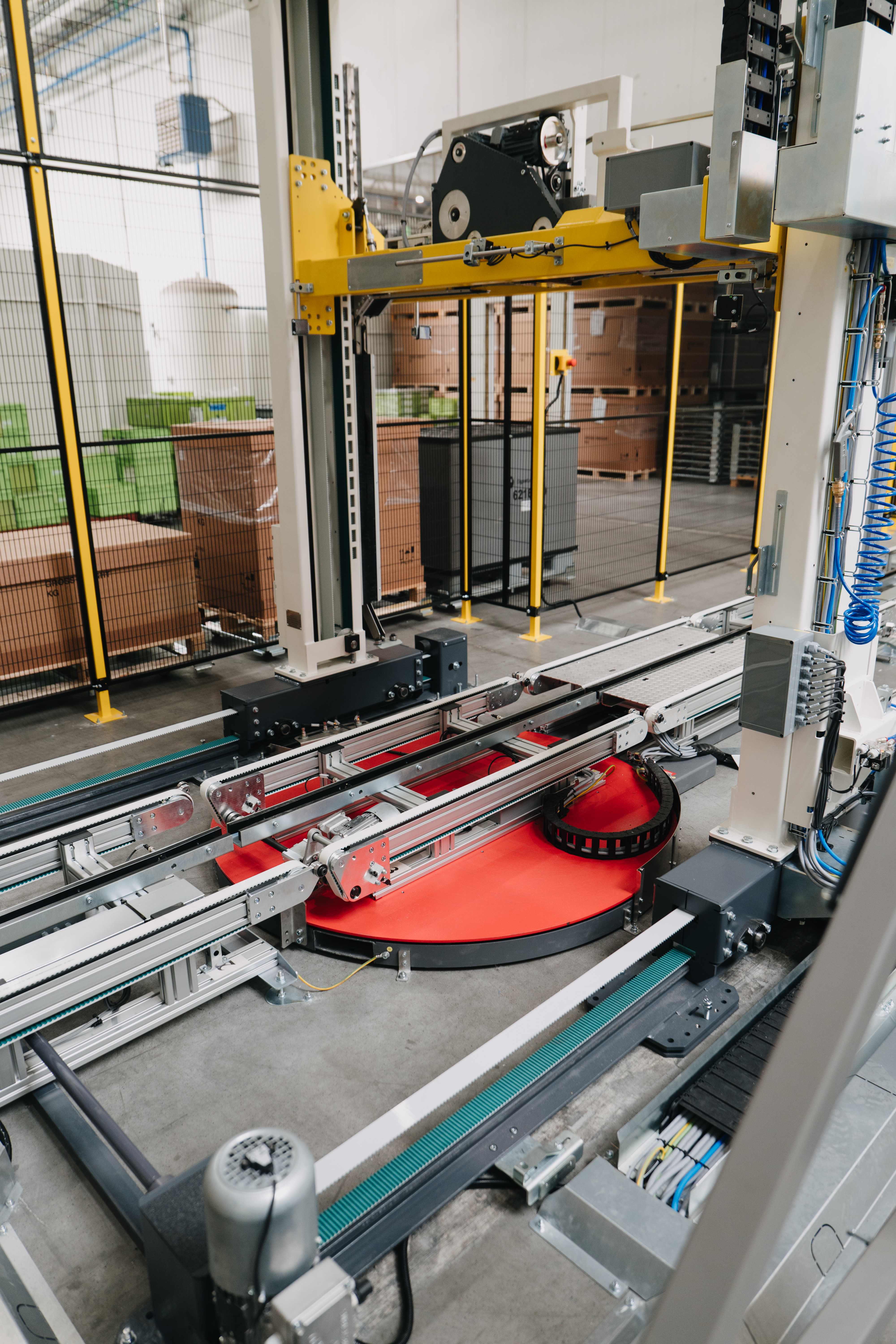

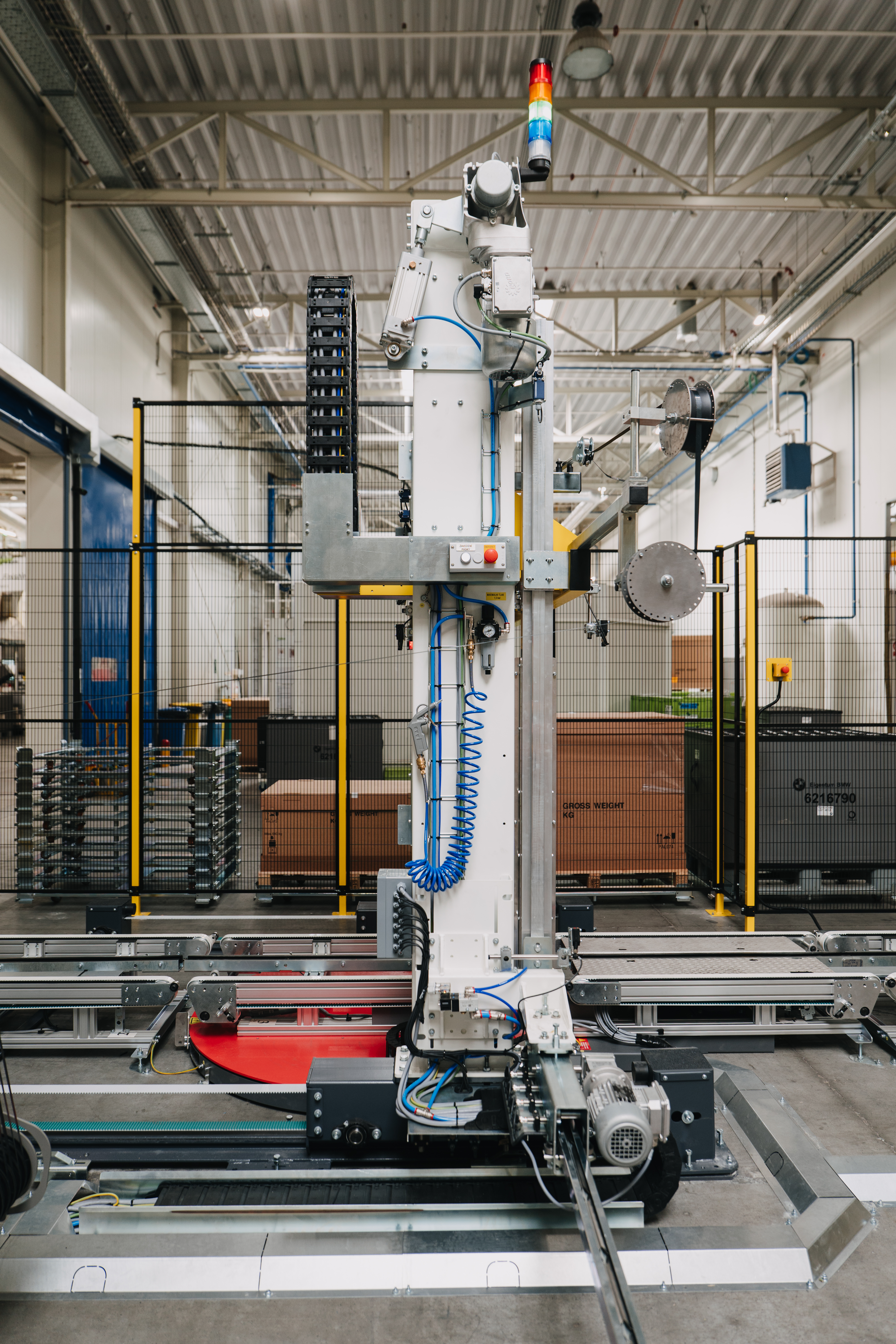

Projektová galéria predstavuje realizáciu automatického páskovacieho pracoviska pre spoločnosť VALEO – od celkového pohľadu na linku cez dopravníkový systém až po technické detaily stroja a jeho integrácie.
Vertical Strapper L integrovaný do výrobnej linky.
Riešenie je navrhnuté pre automatické vertikálne páskovanie paletizovaných výrobkov, presné vedenie pásky cez otvor v palete a plynulú komunikáciu s nadväzujúcimi technológiami.
Fotografie nahrajte do správcu súborov Shoptetu pod rovnakým číslovaním. Galéria ich zobrazí v kompaktnom posuvnom páse.
Vertical Strapper L v reálnych priemyselných prevádzkach.
Technológiu sme navrhli a integrovali pre zákazníkov z automobilového priemyslu, výroby betónových výrobkov aj obalových materiálov.

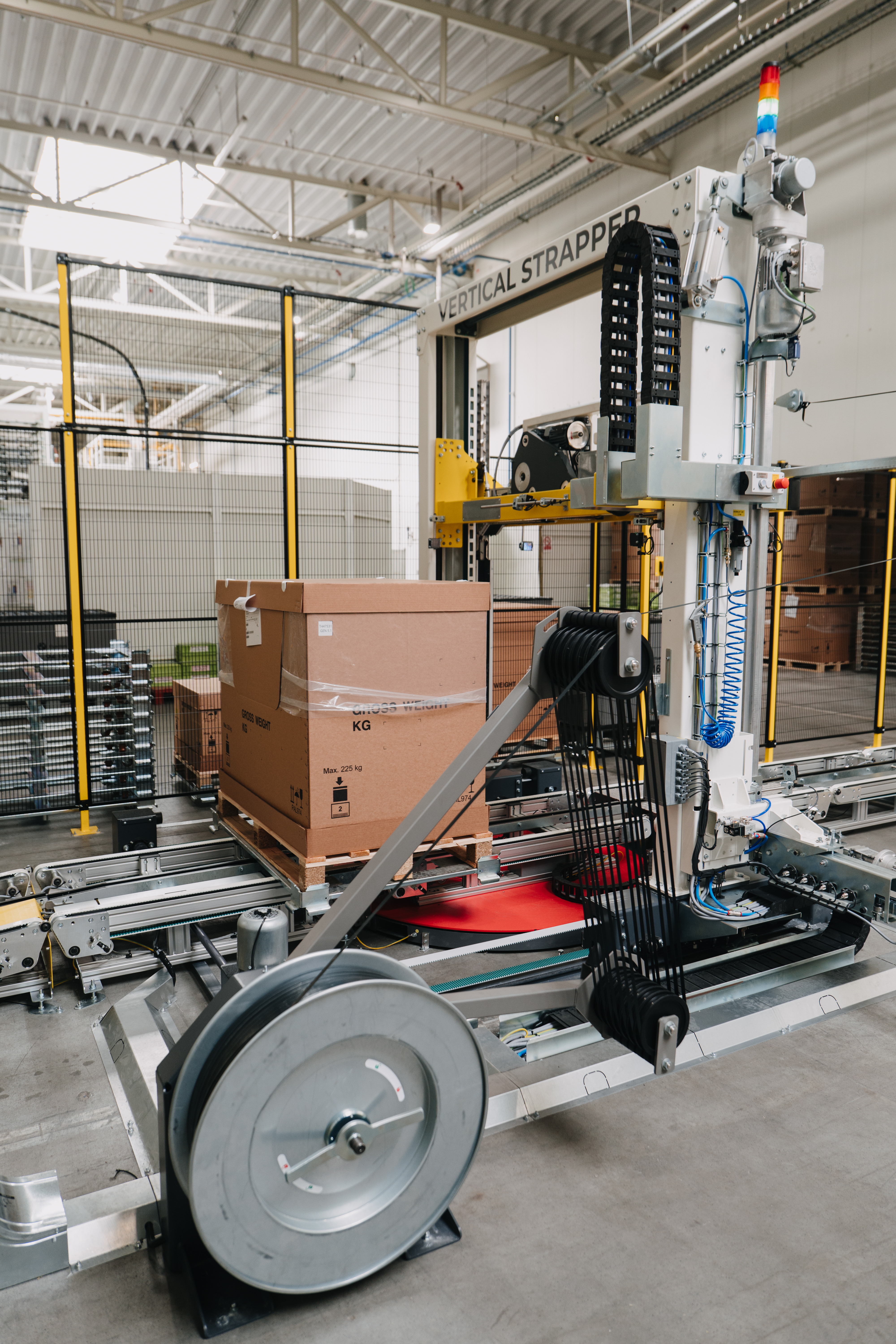

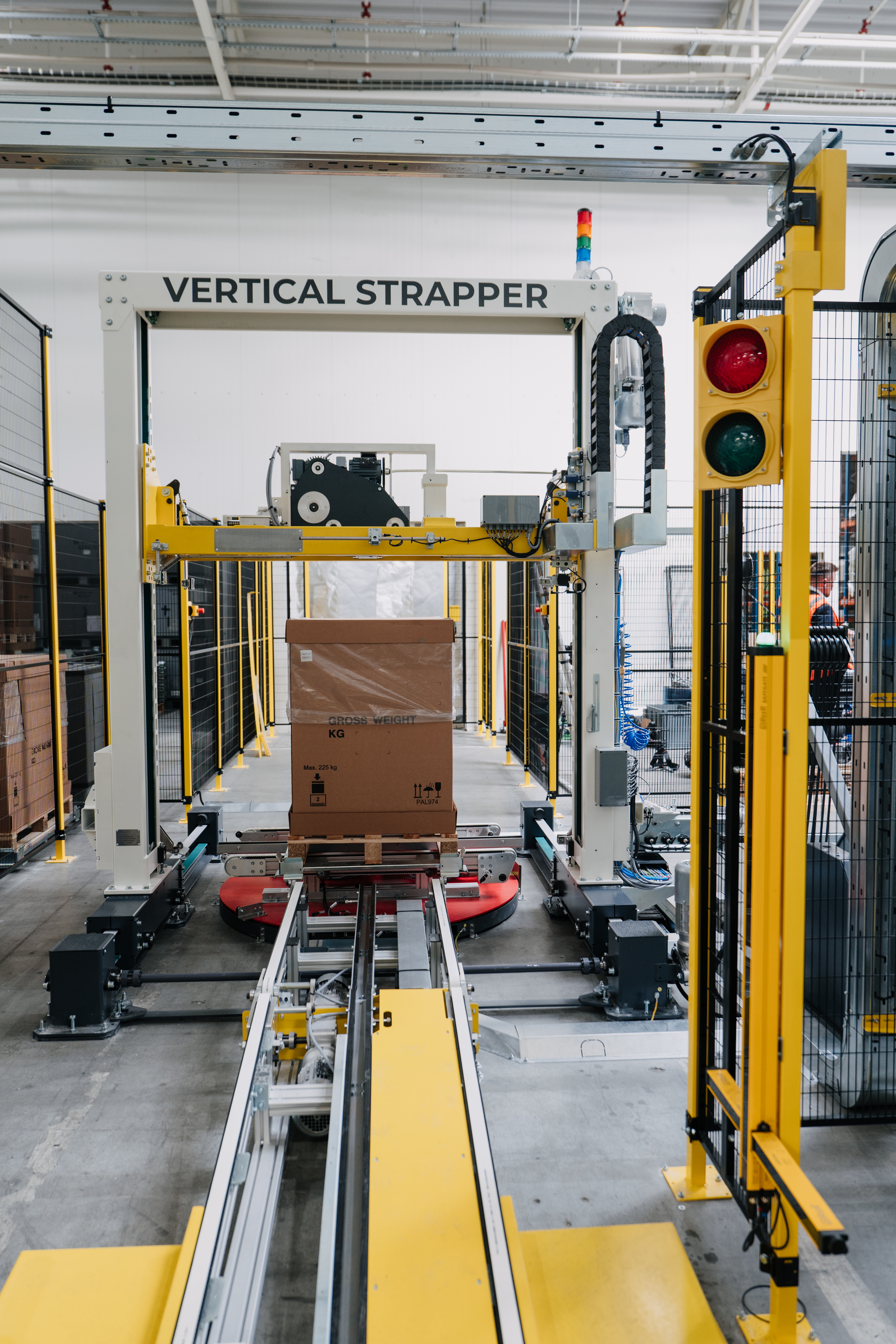

VALEO
Kompletné automatizované páskovacie pracovisko s modelom Vertical Strapper L, dopravníkovou traťou, bezpečnostným riešením a komunikáciou s výrobnou linkou.
B & BC s.r.o.
Automatické vertikálne páskovanie paletizovaných betónových výrobkov cez otvor v palete.
AZ BETÓN
Vertical Strapper L prispôsobený rozmerom paliet a existujúcemu výrobnému procesu.
Obaly Morava
Integrácia otvoreného páskovacieho rámu s bajonetom do existujúcej dopravníkovej linky.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Pošlite nám rozmery, hmotnosť a fotografiu výrobku. Navrhneme vhodný rozmer rámu, dopravníky aj páskovaciu sekvenciu.
Je stroj vhodný pre výrobky rôznych výšok?
Áno. Motoricky ovládaný páskovací bajonet zabezpečuje rovnomerné stiahnutie pásky aj pri výrobkoch rôznych výšok.
Aké pásky je možné používať?
PP aj PET pásky so šírkou 12, 16 alebo 19 mm podľa konfigurácie.
Aká je napínacia sila pásky?
Páskovacia hlava GS41 umožňuje nastavenie sily v rozsahu 100 až 4 500 N.
Ako sa páska spája?
Pevný spoj sa vytvára vibračným zváraním bez použitia kovových spôn.
Je možné stroj integrovať do existujúcej linky?
Áno. Existujúcu linku posúdime podľa orientácie palety, typu dopravníka a dostupného priestoru pre vysunutie bajonetu cez otvor v palete.
Aké dopravníky sú vhodné pre palety?
Palety vstupujú do stroja pozdĺžne. Podmienkou je priechodná medzera, cez ktorú môže prejsť páskovací bajonet.
Je možné rozmery rámu prispôsobiť?
Áno. Šírka NB, výška NH, pracovná výška aj ďalšie rozmery sa navrhujú individuálne.
Prospekt Vertical Strapper L.
Stiahnite si produktový prospekt so základným popisom stroja, technickou špecifikáciou, možnosťami konfigurácie a rozmerovými podkladmi.
Navrhneme Vertical Strapper L pre vašu výrobnú linku.
Pošlite nám základné informácie o výrobku, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a polohu viazacích pások,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
