Vertical Strapper SSH
VERTICAL
STRAPPER SSH

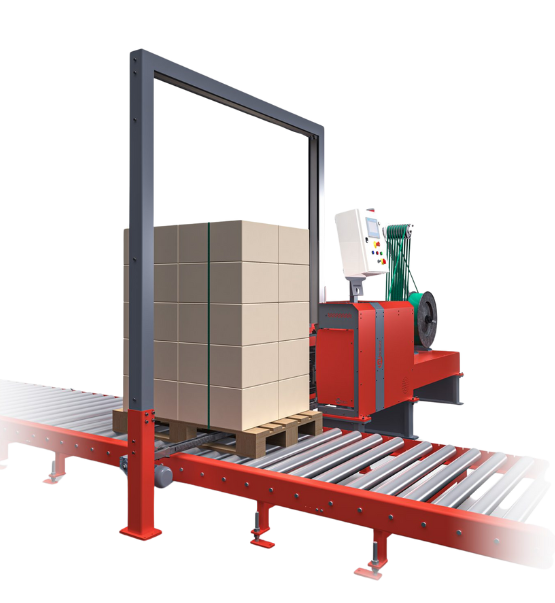

Plne automatický páskovací stroj s vertikálnou aplikáciou PP alebo PET viazacej pásky. Páskovacia hlava je umiestnená zboku a stroj je určený na integráciu do dopravníkových tratí výrobných a priemyselných liniek.
.png)
Výkonné páskovanie priamo v toku výrobnej linky.
Vertical Strapper SSH automaticky vedie PP alebo PET pásku vertikálne okolo palety, výrobku alebo skupinového balenia. Bočné umiestnenie páskovacej hlavy uľahčuje integráciu do dopravníkovej trate a umožňuje spoľahlivú prevádzku bez manuálneho zásahu.
Stroj je určený pre výrobné, baliace a logistické linky, kde je rozhodujúca rýchlosť, presnosť a opakovateľná kvalita páskovania.
Čo stroj robí?
Automaticky vedie pásku vertikálne okolo nákladu, napne ju nastavenou silou, spojí vibračným zvarom a odstrihne.
Pre koho je určený?
Pre automatické výrobné a expedičné linky s paletami, kartónmi, prepravkami alebo objemnými priemyselnými výrobkami.
Čo zákazník získa?
Vyšší výkon, stabilnú kvalitu páskovania, menší podiel manuálnej práce a bezpečnejší tok výrobkov linkou.
.jpg)

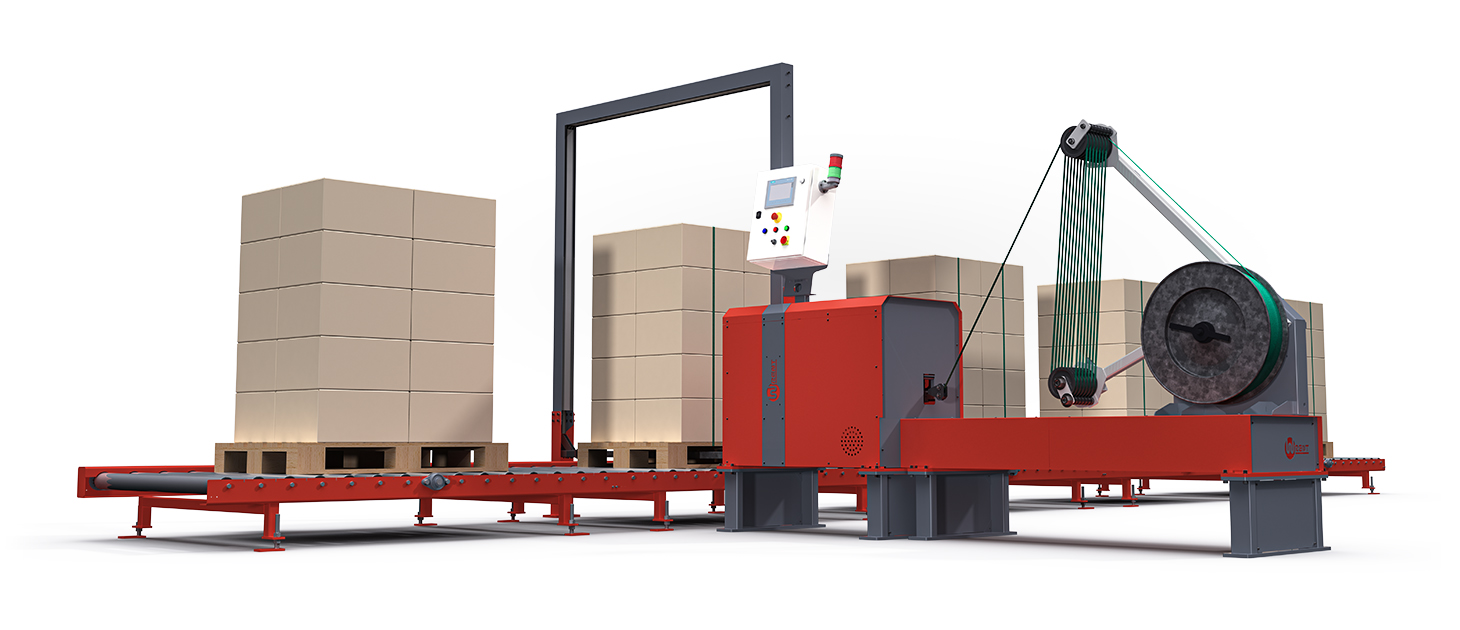

Rozmery páskovacej dráhy, výška dopravníkov, bezpečnostné oplotenie, orientácia stroja aj komunikácia s linkou sa navrhujú individuálne.
Vysoký výkon pre výrobné a priemyselné linky.
Robustná konštrukcia, rýchle zavádzanie pásky a priemyselné riadenie umožňujú stabilnú prevádzku aj vo viaczmenných výrobných procesoch.
Vertikálne páskovanie bez manuálnej obsluhy.
Stroj automaticky vykoná zavedenie, napnutie, vibračné zvarenie a odstrihnutie pásky podľa naprogramovanej sekvencie.
Plynule regulovateľné napínanie podľa stability a hmotnosti výrobku.
Rýchly pracovný cyklus vhodný pre automatizované výrobné linky.
Pevný spoj pásky bez kovovej spony alebo ďalšieho spojovacieho materiálu.
Bočné umiestnenie páskovacej hlavy zjednodušuje integráciu a servisný prístup.
Siemens S7-1200 a programovateľné sekvencie.
Ovládací panel umožňuje nastavovať pracovné programy a manuálne riadiť jednotlivé sekvencie páskovania.
Pozrite si Vertical Strapper SSH v prevádzke.
Ukážka automatického horizontálneho páskovania paletizovaných výrobkov vo výrobnej linke.
Jeden automatický cyklus od detekcie po zvar.
Po príchode výrobku do páskovacej pozície dostane stroj signál z nadradeného systému. Páska je následne vedená vertikálne okolo nákladu a páskovacia hlava vykoná celý pracovný cyklus.
Snímače alebo nadradené PLC potvrdia presnú polohu nákladu.
Páska sa rýchlo a presne zavedie po nastavenej páskovacej dráhe.
Systém plynulo nastaví napínaciu silu podľa typu a stability výrobku.
Konce pásky sa spoja pevným vibračným zvarom a páska sa automaticky odstrihne.
Bočné umiestnenie páskovacej hlavy umožňuje dobrý servisný prístup a flexibilnú integráciu.
Základné technické parametre.
Finálna konfigurácia a rozmery stroja sa vždy prispôsobujú konkrétnemu výrobku, dispozícii linky a požadovanému výkonu.
Uvedené parametre predstavujú základnú konfiguráciu. Rozmery páskovacej dráhy, pracovná výška a príslušenstvo sa navrhujú podľa aplikácie zákazníka.

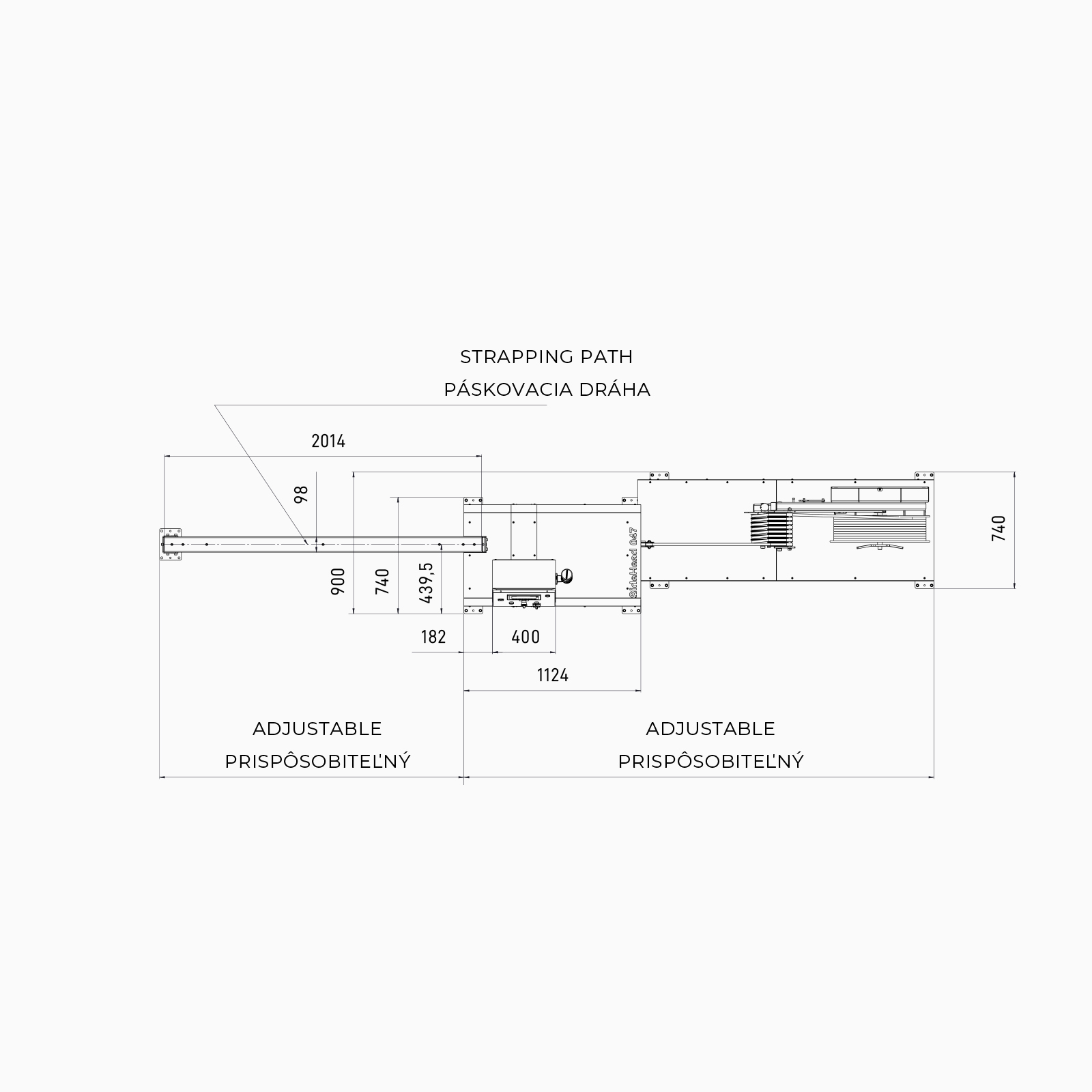

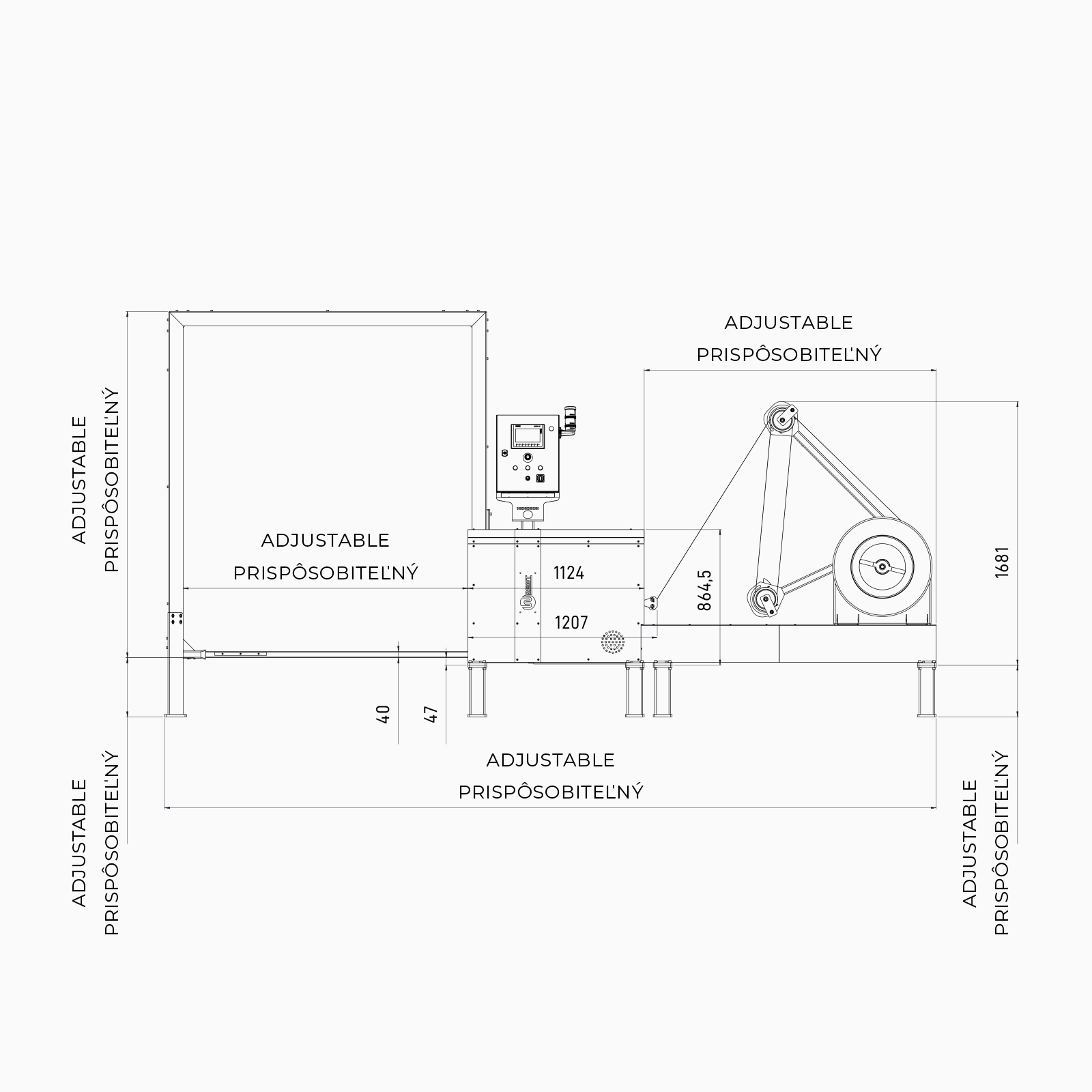

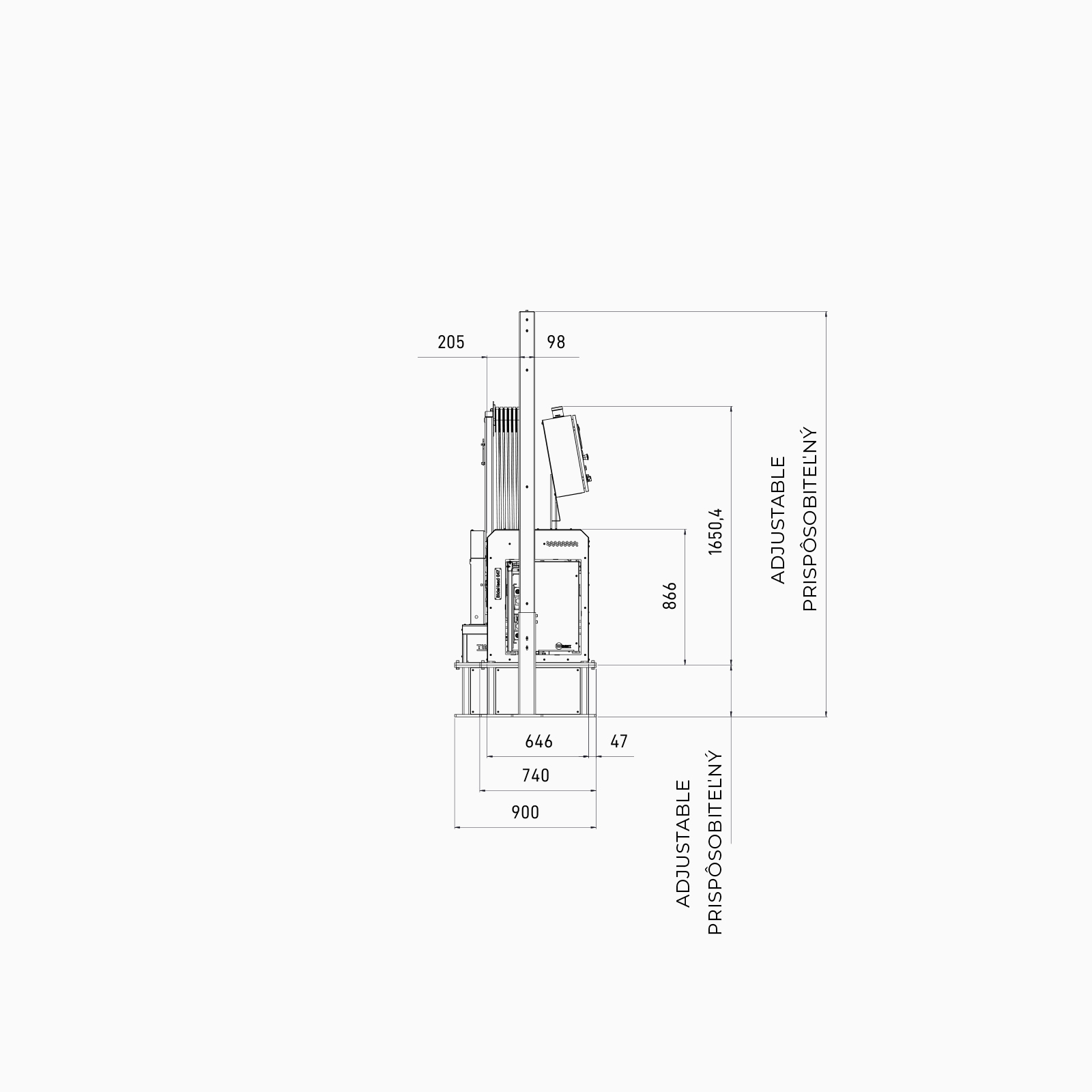

Rozmery a priestorové nároky stroja.
Výkresy zobrazujú referenčné vyhotovenie Vertical Strapper SSH. Páskovacia dráha, pracovná výška a umiestnenie jednotlivých častí sa prispôsobujú výrobku a dispozícii linky.
Výkresy sú orientačné. Záväzný rozmerový výkres pripravíme podľa rozmerov výrobku, dopravníkovej trate a požadovanej konfigurácie.
PP alebo PET páska podľa typu výrobku.
Správny druh pásky vyberáme podľa hmotnosti, stability a spôsobu manipulácie s baleným výrobkom.
Polypropylénová páska
Ekonomické a flexibilné riešenie pre ľahšie a stredne ťažké výrobky.
- nižšie prevádzkové náklady,
- vysoká flexibilita,
- vhodná pre kartóny a ľahšie výrobky,
- šírky 12, 16 alebo 19 mm.
Polyesterová páska
Pevné riešenie pre ťažké palety a výrobky vystavené vyššiemu dynamickému zaťaženiu.
- vysoká pevnosť v ťahu,
- odolnosť voči dynamickému zaťaženiu,
- vhodná pre stavebné materiály,
- v mnohých aplikáciách nahrádza oceľovú pásku.
Stroj prispôsobíme vašej prevádzke.
Vertical Strapper SSH navrhujeme podľa výrobku, páskovacej dráhy, výkonu linky a bezpečnostných požiadaviek konkrétnej prevádzky.
Trojstupňová signalizácia
Svetelný maják vrátane signalizácie poruchy a nízkeho stavu pásky.
Dátová zbernica
Komunikácia s nadradeným PLC, výrobným systémom, ERP alebo MES.
Ochranné bariéry
Bezpečnostné oplotenie, dvere, optické závory a núdzové zastavenie.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa vizuálneho štandardu zákazníka.
Dopravníkové systémy
Valčekové, reťazové alebo individuálne dopravníky podľa typu výrobku.
Otočný stôl
Automatická zmena orientácie palety podľa požadovanej páskovacej sekvencie.
Identifikácia výrobkov
Čiarové kódy, QR systémy a automatická voľba pracovného programu.
Príslušenstvo na mieru
Individuálne navrhnuté prvky podľa rozmerov zásielok a potrieb zákazníka.
Viac než iba samostatný stroj.
Navrhneme kompletné automatizované pracovisko vrátane dopravníkov, otočného stola, bezpečnostného oplotenia, elektrického zapojenia a komunikácie s nadradeným systémom.
Technológia pre výrobu aj logistiku.
Vertical Strapper SSH je vhodný všade tam, kde je potrebné zabezpečiť stabilitu objemného alebo paletizovaného tovaru.
Stavebné materiály
Betónové výrobky, dlažba, tehly a ďalšie paletové jednotky.
Drevospracujúci priemysel
Drevené výrobky, doskové materiály a nábytkové dielce.
Papier a kartón
Kartónové obaly, papierové výrobky a stohované balenia.
Nápojový priemysel
Prepravky, skupinové balenia a paletizované nápoje.
Kovospracujúci priemysel
Oceľové sudy, profily a objemné kovové výrobky.
Logistika a distribúcia
Automatické expedičné a baliace linky.

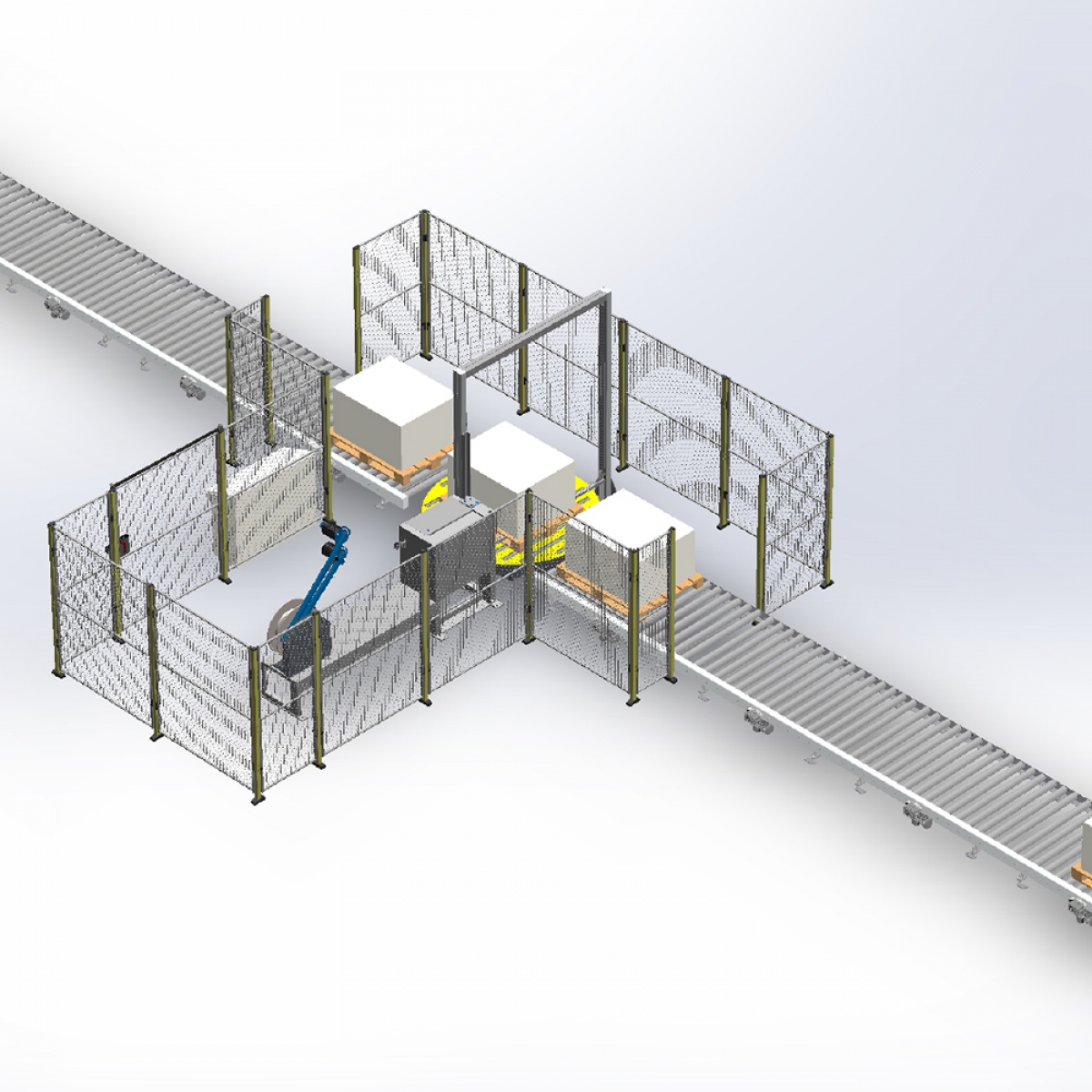

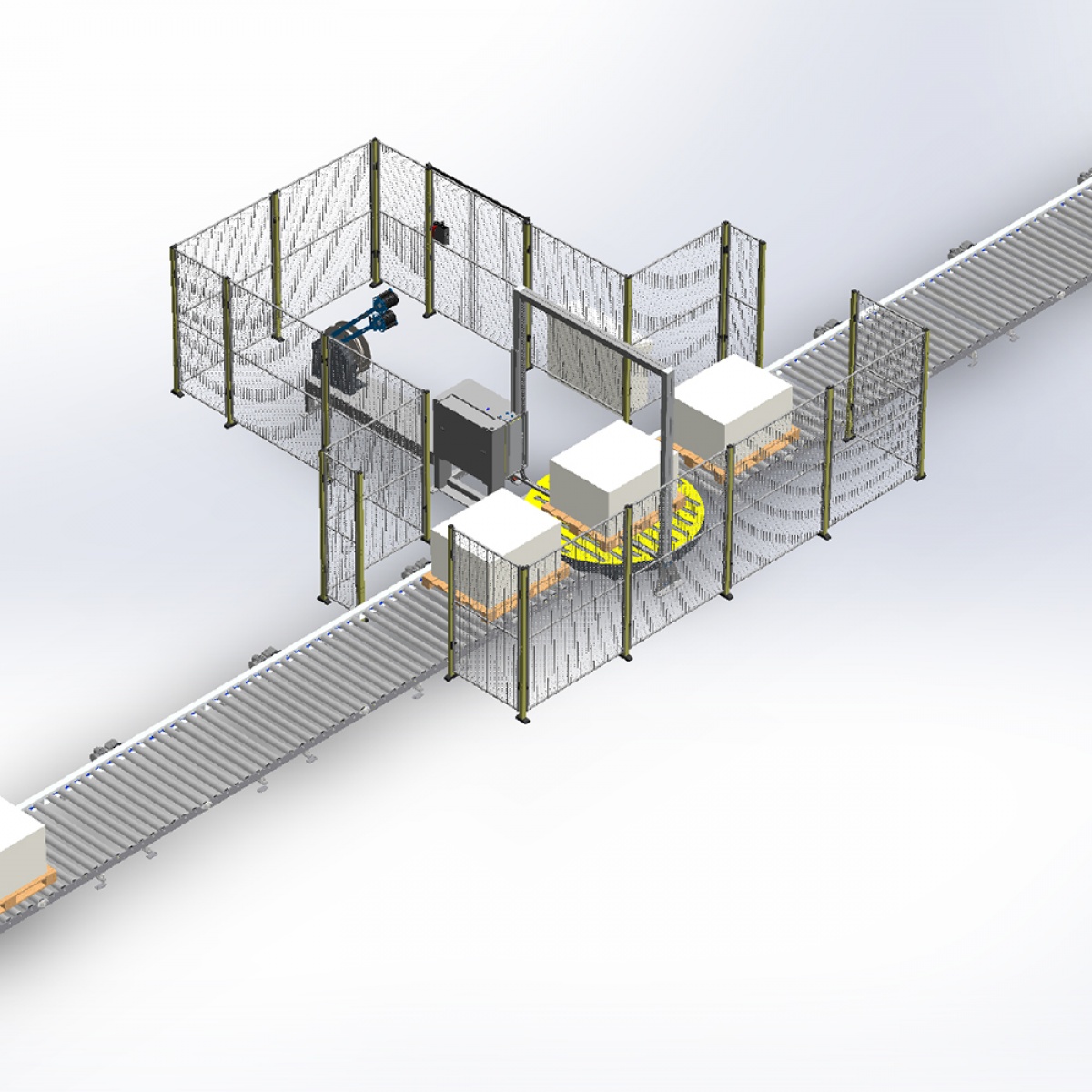

Jedna technológia. Viac možností integrácie.
Vizualizácie zobrazujú návrh pracoviska s dopravníkovou traťou, otočným stolom, bezpečnostným oplotením a strojom Vertical Strapper SSH. Finálna dispozícia sa prispôsobuje toku materiálu a priestoru zákazníka.
Vstup do pracoviska
Dopravníková trať privádza výrobok do presne definovanej pracovnej pozície.

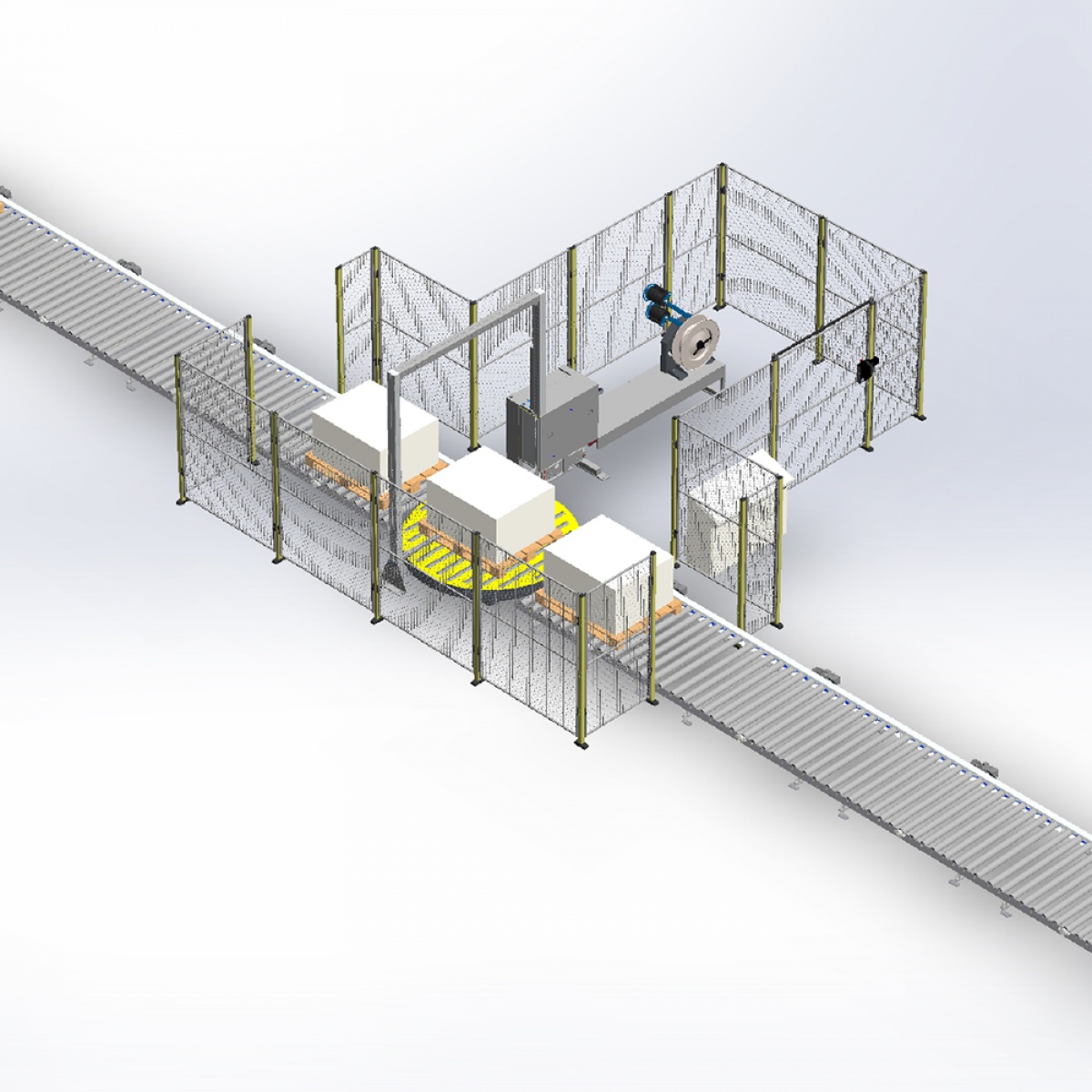

Páskovacia zóna
Stroj vedie pásku vertikálne okolo výrobku a vytvorí pevný vibračný zvar.

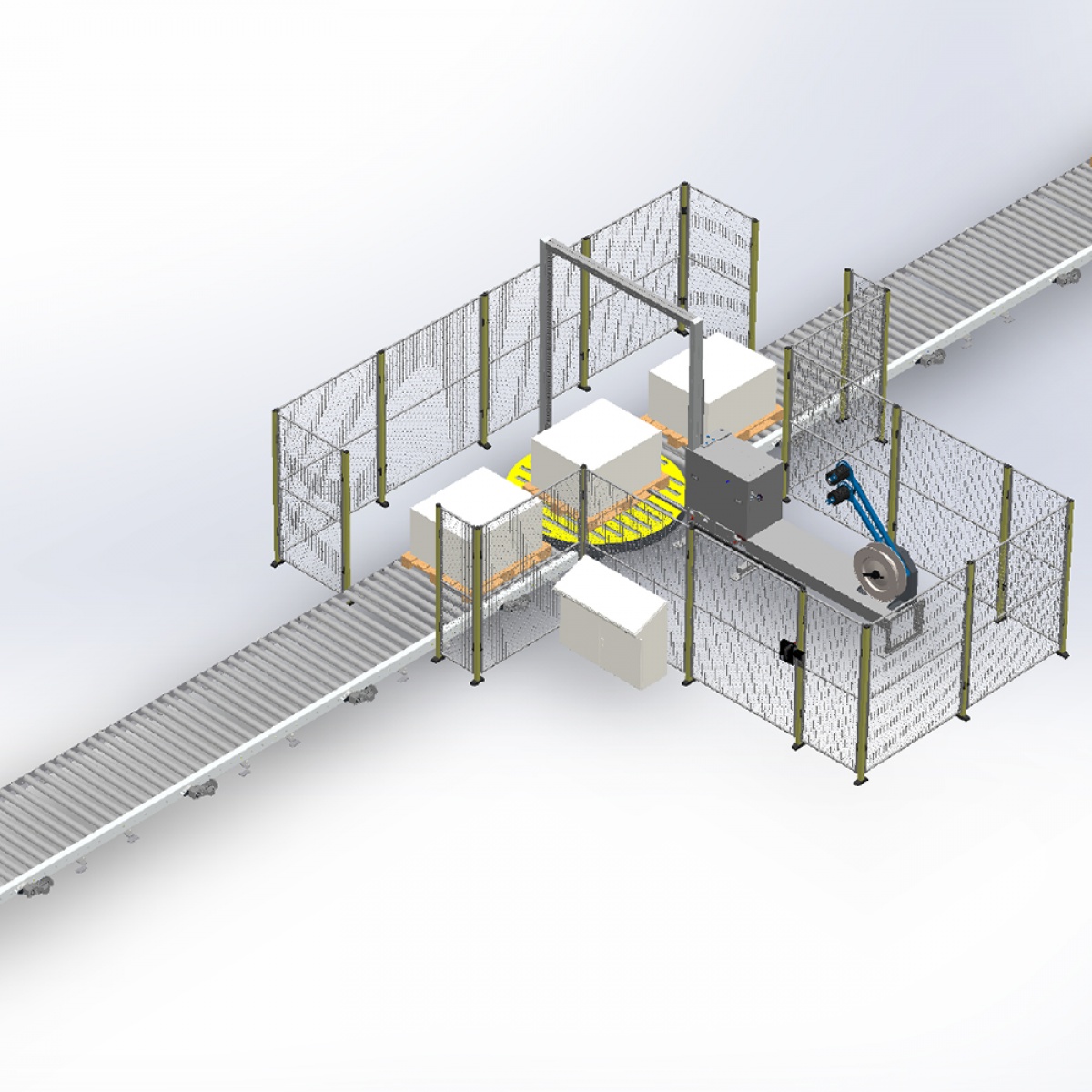

Výstup z linky
Po dokončení cyklu pokračuje zabezpečený výrobok automaticky do ďalšej časti prevádzky.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Nenašli ste odpoveď? Pošlite nám základné informácie o vašom výrobku a naši technici navrhnú vhodné riešenie.
Je možné stroj používať samostatne?
Áno. Vertical Strapper SSH môže fungovať ako samostatné pracovisko alebo ako integrovaná súčasť automatickej linky.
Je možné stroj integrovať do existujúcej linky?
Áno. Stroj je navrhnutý pre integráciu do nových aj existujúcich výrobných, baliacich a logistických liniek.
Aké viazacie pásky je možné používať?
Stroj používa PP alebo PET pásky so šírkou 12, 16 alebo 19 mm podľa konfigurácie a aplikácie.
Aká je maximálna napínacia sila?
Napínaciu silu je možné regulovať v rozsahu od 100 do 4 500 N.
Je možné prispôsobiť rozmery stroja?
Áno. Rozmery rámu, páskovacie pozície, výška dopravníka aj celková konfigurácia sa navrhujú podľa výrobku zákazníka.
Akou technológiou sa páska spája?
Páska sa spája vibračným zváraním bez použitia kovových spôn.
Koľko pások môže stroj aplikovať?
Počet a pozície pások sa programujú podľa výrobku a požiadaviek konkrétnej výrobnej aplikácie.
Prospekt Vertical Strapper SSH.
Stiahnite si dvojjazyčný produktový prospekt so základnou špecifikáciou, možnosťami rozšírenia, rozmerovými výkresmi a ukážkou realizácie.
Navrhneme Vertical Strapper SSH pre vašu výrobu.
Pošlite nám základné informácie o výrobku, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a umiestnenie viazacích pások,
- informáciu o existujúcej výrobnej linke.
