Vertical Strapper L/LV
VERTICAL
STRAPPER L-LV
Plne automatický posuvný vertikálny páskovací stroj s otvoreným rámom a motorickým pojazdom. Aplikuje viacero PP alebo PET pások bez potreby posúvania ťažkej palety a je určený pre špeciálne priemyselné, výrobné a automatické baliace linky.
Stroj sa presúva. Ťažká paleta zostáva na mieste.
Vertical Strapper L-LV konštrukčne vychádza z modelu L, ale je doplnený o motorický pojazd celého stroja pozdĺž palety. Vďaka tomu dokáže aplikovať dve, tri alebo viac vertikálnych pások v ľubovoľných rozostupoch bez posúvania výrobku.
Otvorený rám s motoricky ovládaným bajonetom automaticky prevedie pásku cez otvor v palete. Páskovacia hlava SIAT GS41 pásku napne silou 100 až 4 500 N a spojí vibračným zvarom bez kovových spôn.
Čo stroj robí?
Autonómne sa presúva medzi naprogramovanými páskovacími pozíciami a aplikuje viacero vertikálnych pások.
Pre koho je určený?
Pre výrobcov ťažkých paliet, betónových výrobkov, dlažby, tvárnic a ďalších objemných výrobkov.
Čo zákazník získa?
Vyššiu produktivitu, elimináciu zbytočného pohybu palety a presné páskovanie v opakovateľných pozíciách.
Paleta zostáva počas celého páskovacieho procesu na jednej pozícii a stroj sa motoricky presúva k jednotlivým páskovacím bodom.
Automatické viacnásobné páskovanie bez pohybu palety.
Motorický pojazd, otvorený rám a páskovacia hlava GS41 vytvárajú vysoko produktívne riešenie pre ťažké palety a nepretržitú priemyselnú prevádzku.
Viacero pások pri stojacej palete.
Stroj sa autonómne presúva na naprogramované pozície, zatiaľ čo paleta zostáva počas celého procesu na mieste.
Plynulé nastavenie podľa hmotnosti a charakteru výrobku.
Presná poloha pásky v každom naprogramovanom bode.
Kompaktné usporiadanie zvyšuje efektivitu výrobnej linky.
V kombinácii s otočným stolom bez potreby druhého stroja.
Pozrite si Vertical Strapper L-LV v prevádzke.
Ukážky automatického vertikálneho páskovania paliet a integrácie páskovacieho stroja do výrobnej linky.
Jeden automatický cyklus od detekcie po zvar.
Po zastavení výrobku v páskovacej pozícii dostane stroj signál z nadradeného PLC. Páska sa zavedie otvoreným rámom, prejde cez otvor v palete pomocou motoricky ovládaného bajonetu a páskovacia hlava GS41 vykoná celý cyklus.
Snímače potvrdia presnú polohu palety.
Motoricky ovládaný bajonet sa vysunie cez otvor v palete a pripraví presnú dráhu pre pásku.
Systém rovnomerne napne pásku aj pri výrobkoch rôznych výšok.
Hlava GS41 vytvorí pevný spoj bez použitia kovovej spony.
Motoricky ovládaný bajonet spoľahlivo vedie pásku cez otvor v palete bez zásahu obsluhy.
Základné technické parametre.
Dĺžka pojazdu, rozmery rámu, bajonet a počet páskovacích pozícií sa navrhujú individuálne podľa konkrétnej aplikácie.
Uvedené parametre zodpovedajú textovému zadaniu. Konkrétna konfigurácia sa pripravuje podľa výrobku, dopravníka a požadovanej páskovacej sekvencie.

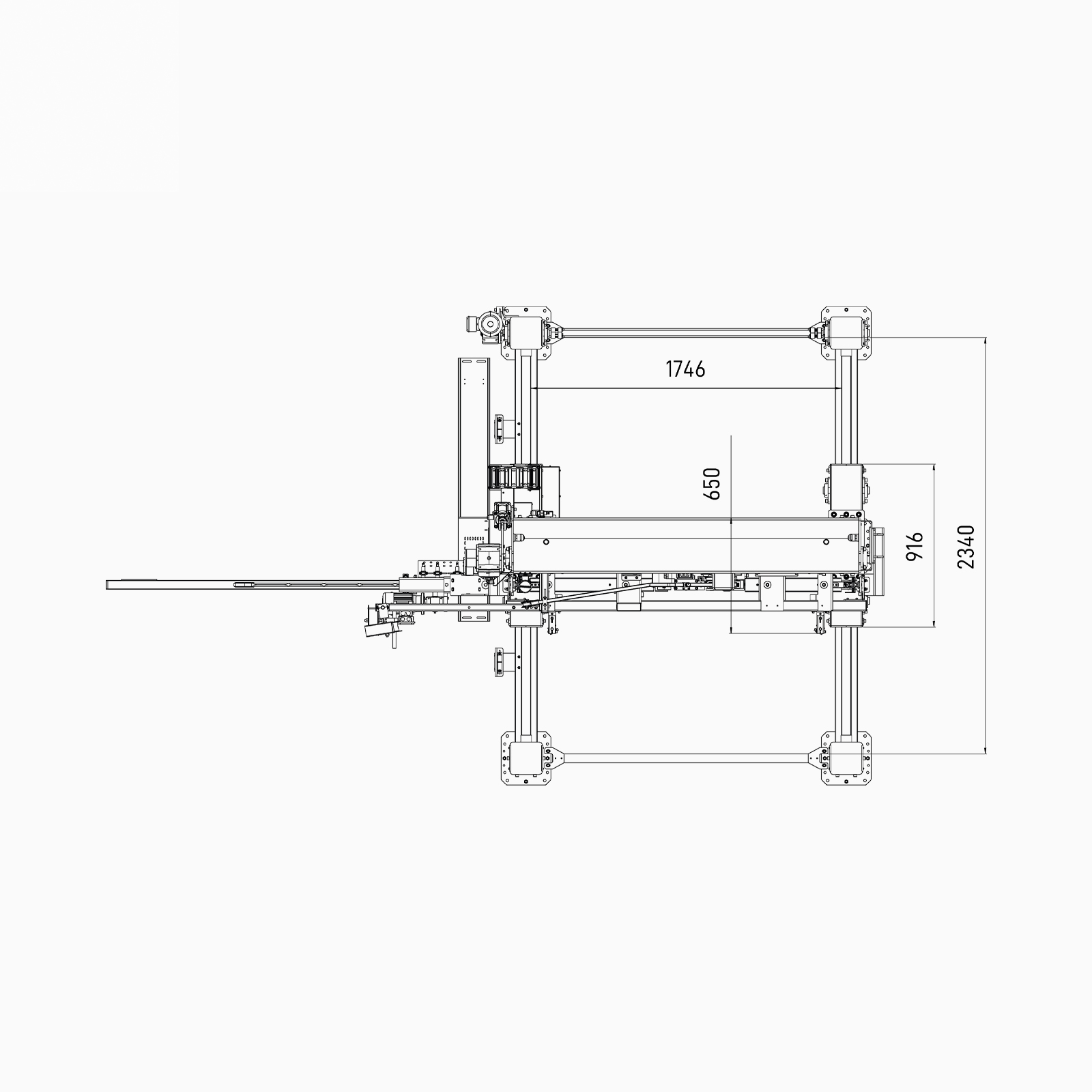

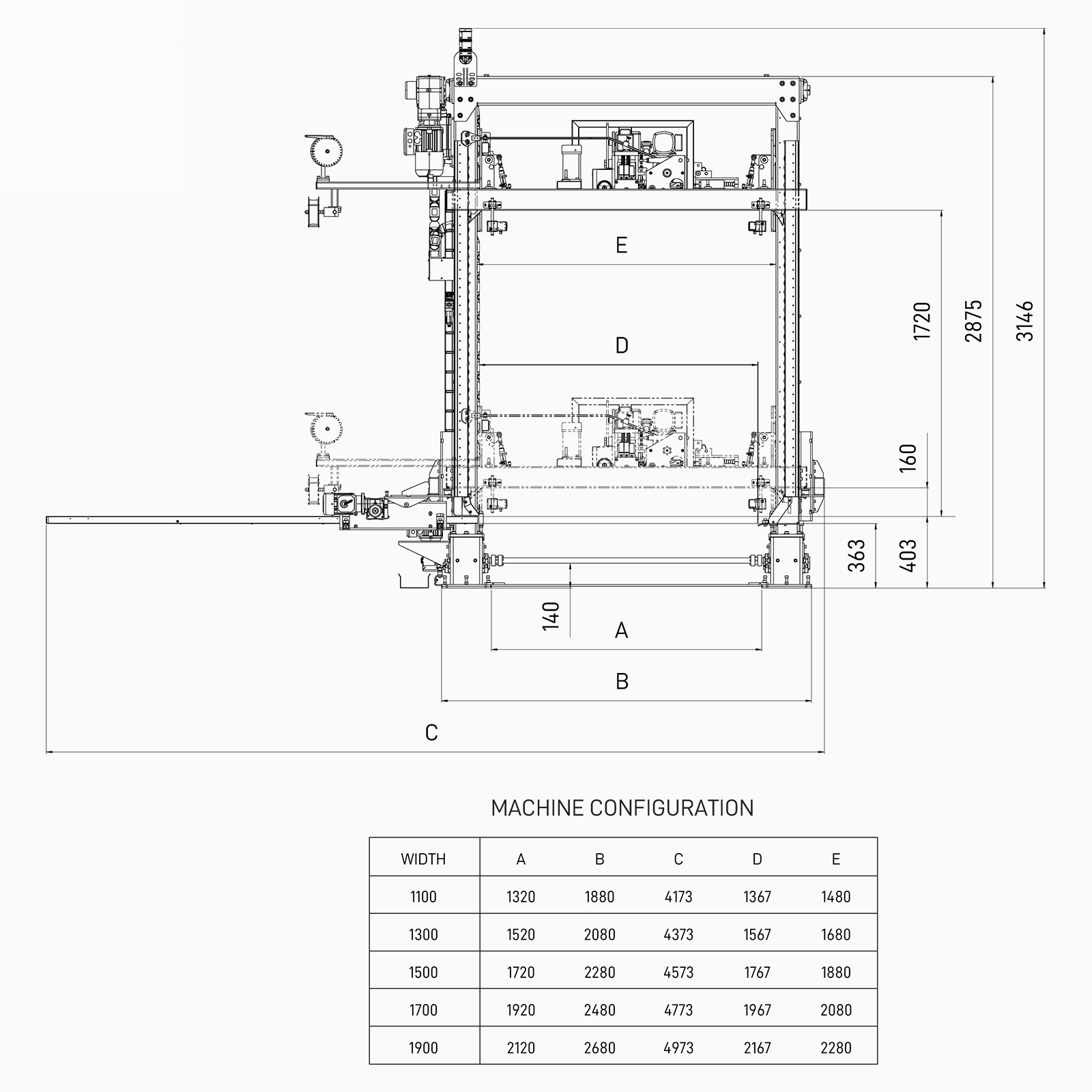

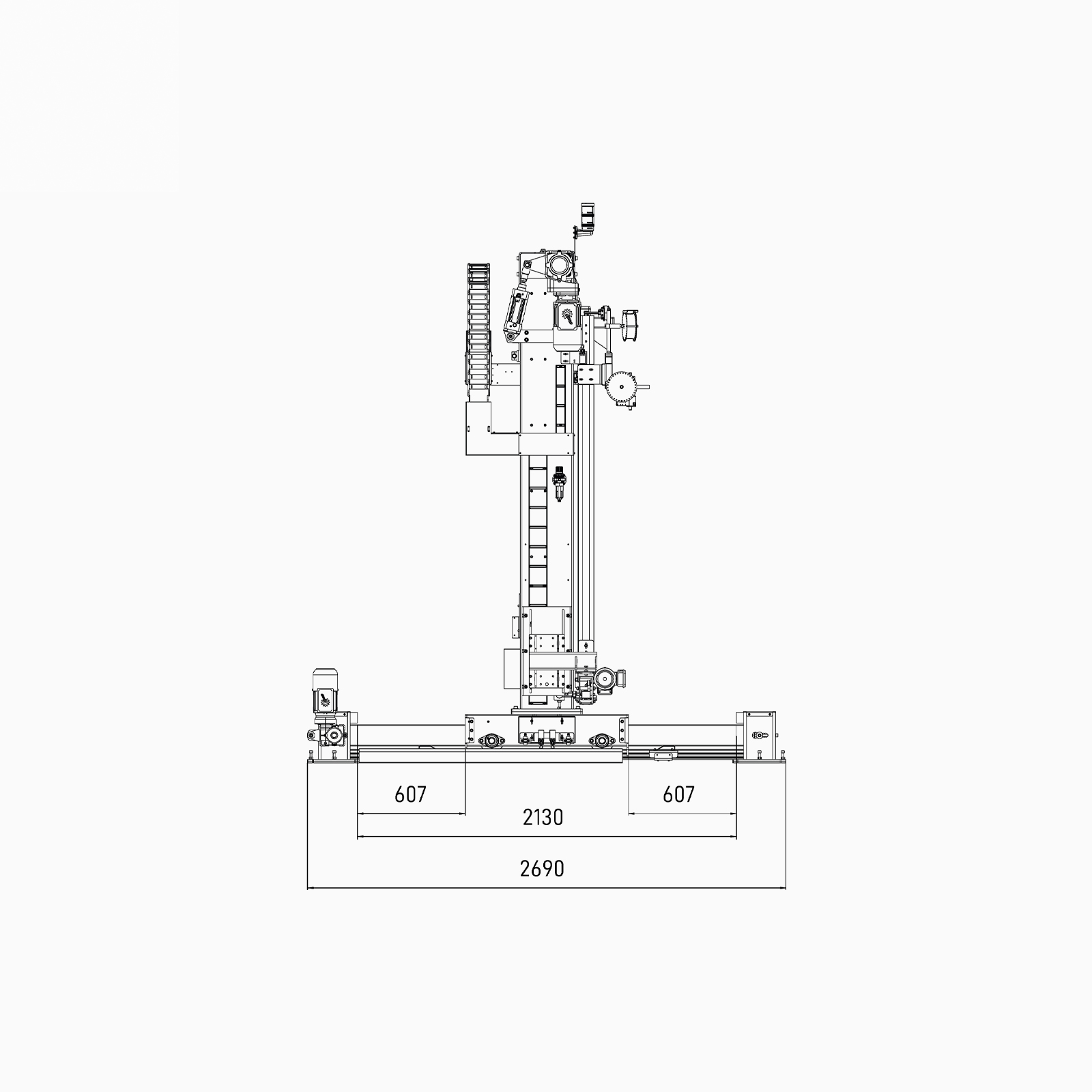

Rozmery a priestorové nároky stroja.
Výkresy zobrazujú referenčné vyhotovenie Vertical Strapper L-LV. Šírka rámu NB aj výška NH sa prispôsobujú výrobku a požiadavkám výrobnej linky.
Výkresy sú orientačné. Záväzný rozmerový výkres pripravíme podľa výrobku, typu dopravníkov a požadovanej páskovacej sekvencie.
PP alebo PET páska podľa typu výrobku.
Správny druh pásky vyberáme podľa hmotnosti, stability a spôsobu manipulácie s baleným výrobkom.
Polypropylénová páska
Ekonomické a flexibilné riešenie pre ľahšie a stredne ťažké výrobky.
- nižšie prevádzkové náklady,
- vysoká flexibilita,
- vhodná pre kartóny a ľahšie výrobky,
- šírky 12, 16 alebo 19 mm.
Polyesterová páska
Pevné riešenie pre ťažké palety a výrobky vystavené vyššiemu dynamickému zaťaženiu.
- vysoká pevnosť v ťahu,
- odolnosť voči dynamickému zaťaženiu,
- vhodná pre stavebné materiály,
- v mnohých aplikáciách nahrádza oceľovú pásku.
Stroj prispôsobíme vašej prevádzke.
Každý Vertical Strapper L-LV vyrábame podľa produktu, dĺžky pojazdu, počtu páskovacích pozícií, spôsobu dopravy a bezpečnostného štandardu zákazníka.
Druhá páskovacia hlava
Možnosť aplikácie dvoch viazacích pások v jednom pracovnom cykle.
Horný prítlak do 2 t
Stabilizácia a stlačenie výrobku pred aplikáciou pásky.
Aplikátor ochranných rohov
Automatické vloženie ochranných prvkov pod pásku pred páskovaním.
Motorický pojazd
Dĺžka pojazdu a jednotlivé pracovné pozície podľa počtu požadovaných pások.
Centrovanie výrobku
Automatické nastavenie palety do presnej páskovacej polohy.
Otočný stôl
Realizácia krížového páskovania v konfigurácii 2 + 2 pásky.
Identifikácia výrobkov
Čiarové kódy, QR systémy a automatická zmena pracovného programu.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa štandardu zákazníka.
Viac než iba samostatný stroj.
Navrhneme kompletné pracovisko vrátane motorického pojazdu, valčekových alebo reťazových dopravníkov, otočného stola, horného prítlaku, aplikátora ochranných rohov, bezpečnostného oplotenia a komunikácie s nadradeným PLC.
Technológia pre výrobu aj logistiku.
Vertical Strapper L-LV je určený najmä pre automatické páskovanie veľmi ťažkých paliet vo výrobných linkách s vysokou produktivitou.
Stavebné materiály
Betónové výrobky, dlažba, tehly a ďalšie paletové jednotky.
Betónová dlažba
Zámková dlažba, obrubníky, tvárnice a betónové bloky.
Papier a kartón
Kartónové obaly, papierové výrobky a stohované balenia.
Keramický priemysel
Keramické a ďalšie ťažké paletizované výrobky.
Prefabrikované výrobky
Prefabrikované stavebné prvky a objemné výrobky.
Logistika a distribúcia
Automatické expedičné a baliace linky.
Stroj sa presúva medzi páskovacími pozíciami. Paleta zostáva na mieste.
Vertical Strapper L-LV je navrhnutý pre viacnásobné vertikálne páskovanie ťažkých paliet bez potreby ich posúvania medzi jednotlivými páskovacími cyklami.
Motorický pojazd presúva celý stroj pozdĺž palety, otvorený rám s výsuvným bajonetom vedie pásku cez otvor v palete a páskovacia hlava SIAT GS41 vytvorí pevný vibračný zvar.
Posuvná konštrukcia stroja
Motorický pojazd umožňuje presúvať celý stroj pozdĺž palety a aplikovať viacero pások v požadovaných rozostupoch.
Otvorený rám a motorický bajonet
Výsuvný bajonet automaticky prevedie viazaciu pásku cez otvor v palete bez manuálneho zásahu obsluhy.

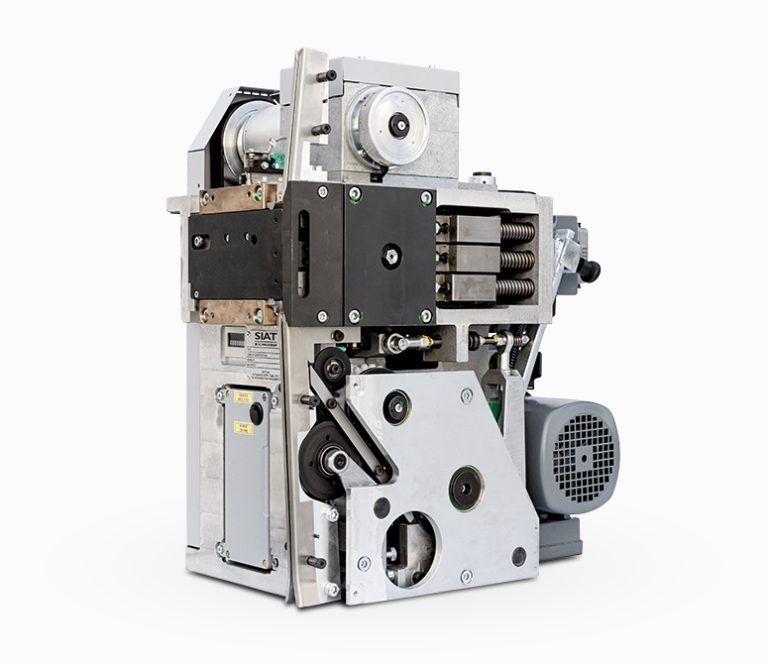

Páskovacia hlava SIAT GS41
Napínacia sila 100 až 4 500 N, rýchle zavedenie pásky a pevné spojenie pomocou vibračného zvárania.
Technológia overená v náročných výrobných prevádzkach.
Vertical Strapper L-LV je vhodný najmä pre betonársky priemysel, výrobu stavebných materiálov a ďalšie prevádzky s veľmi ťažkými paletami.
BEST, a.s.
Automatické páskovanie ťažkých paletizovaných betónových výrobkov s aplikáciou viacerých vertikálnych pások bez pohybu palety.
Klartek
Automatizované páskovanie bez presúvania palety medzi jednotlivými cyklami.
Polbruk
Viacnásobné vertikálne páskovanie vo výrobnej a expedičnej linke.
ABW
Spoľahlivé páskovanie ťažkých paliet s viacerými vertikálnymi páskami.
Stadreko
Automatické vertikálne páskovanie ako súčasť výrobnej linky.
City Stone Design
Stabilná fixácia paletizovaných výrobkov pred expedíciou.
VALEO Žebrák
Integrácia automatického páskovania do dopravníkovej výrobnej linky.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo zákazníkov zaujíma pred návrhom riešenia.
Aký je rozdiel medzi modelmi L a L-LV?
Model L-LV je vybavený motorickým pojazdom celého stroja. Vďaka tomu aplikuje viacero pások bez posúvania palety.
Kedy je vhodné použiť pojazd stroja?
Najmä pri veľmi ťažkých paletách alebo tam, kde nie je možné či efektívne presúvať výrobok medzi páskovacími cyklami.
Je možné vytvoriť krížové páskovanie?
Áno. V kombinácii s otočným stolom je možné realizovať konfiguráciu 2 + 2 pásky.
Je možné páskovať dvoma páskami naraz?
Áno. Stroj môže byť vybavený druhou páskovacou hlavou.
Je možné integrovať horný prítlak?
Áno. Dostupný je horný prítlak s prítlačnou silou až 2 t.
Je možné aplikovať ochranné rohy?
Áno. Stroj môže byť vybavený automatickým aplikátorom ochranných rohov.
Aká je napínacia sila pásky?
Páskovacia hlava SIAT GS41 umožňuje nastavenie v rozsahu 100 až 4 500 N.
Prospekt Vertical Strapper L-LV.
Stiahnite si produktový prospekt so základným popisom stroja, technickou špecifikáciou, možnosťami konfigurácie a rozmerovými podkladmi.
Navrhneme Vertical Strapper L-LV pre vašu výrobnú linku.
Pošlite nám základné informácie o výrobku, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a polohu viazacích pások,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
Odoslať dopyt e-mailom
