Combo Strapper
COMBO
STRAPPER
Plne automatický kombinovaný stroj, ktorý v jednom pracovisku aplikuje ochrannú alebo reklamnú prekrývaciu fóliu a následne paletu horizontálne opáskuje PP alebo PET páskou.
Prekrytie a stabilizácia palety v jednom pracovisku.
Combo Strapper kombinuje automatickú aplikáciu prekrývacej fólie s horizontálnym páskovaním. Fólia sa presne odvinie, uloží na hornú časť palety a odreže. Následne páskovací rám vytvorí požadovaný počet horizontálnych pások.
Riešenie znižuje priestorové nároky, eliminuje samostatné pracovisko pre fóliu a spoľahlivo zabraňuje jej posunu vplyvom prúdenia vzduchu v priemyselnej hale.
Čo stroj robí?
Automaticky aplikuje ochrannú alebo reklamnú fóliu a následne ju stabilne zafixuje horizontálnymi PP alebo PET páskami.
Pre koho je určený?
Pre výrobcov betónových výrobkov, dlažby, tvárnic, tehál, prefabrikátov a ďalšie prevádzky s paletizovaným tovarom.
Čo zákazník získa?
Dva automatické procesy v jednom stroji, nižšie nároky na priestor, presnú polohu fólie a stabilnú paletu pripravenú na expedíciu.
Combo Strapper spája presnú aplikáciu fólie, horizontálne páskovanie a dopravníkovú manipuláciu do jedného automatizovaného celku.
Dva baliace procesy bez ďalšieho samostatného stroja.
Combo Strapper je navrhnutý pre prevádzky, ktoré potrebujú prekryť hornú časť palety fóliou a zároveň ju pevne stabilizovať horizontálnymi páskami.
Fólia a páskovanie v jednom automatickom cykle.
Odpadá potreba dvoch samostatných zariadení a ďalšieho presunu palety medzi pracoviskami.
Ochranná alebo reklamná fólia pre široké spektrum paletizovaných výrobkov.
Plynulé nastavenie podľa hmotnosti a charakteru výrobku.
Snímač registračnej značky umožňuje presne uložiť aj potlačenú reklamnú fóliu.
Pásky zabraňujú posunu fólie spôsobenému prúdením vzduchu v priemyselnej hale.
Siemens S7-1200 a programovateľné pracovné sekvencie.
Ovládanie umožňuje nastaviť dĺžku fólie, pracovné polohy, počet pások, napínaciu silu aj manuálne riadenie jednotlivých funkcií.
Pozrite si Combo Strapper v prevádzke.
Ukážka automatickej aplikácie prekrývacej fólie a následného horizontálneho páskovania palety.
Jeden cyklus od detekcie palety po hotové balenie.
Po potvrdení polohy palety sa spustí automatická sekvencia aplikácie fólie a páskovania. Celý proces prebieha bez manuálneho zásahu obsluhy.
Snímače alebo nadradené PLC potvrdia správnu polohu nákladu.
Systém odvinie nastavenú dĺžku ochrannej alebo reklamnej fólie.
Support sa presunie nad paletu a fóliu uloží na požadované miesto.
Pneumatické lineárne ústrojenstvo FESTO fóliu presne oddelí.
Rám sa presunie do naprogramovaných výšok a aplikuje požadovaný počet pások.
Hlava GS41 pásku napne, spojí vibračným zvarom a odstrihne.

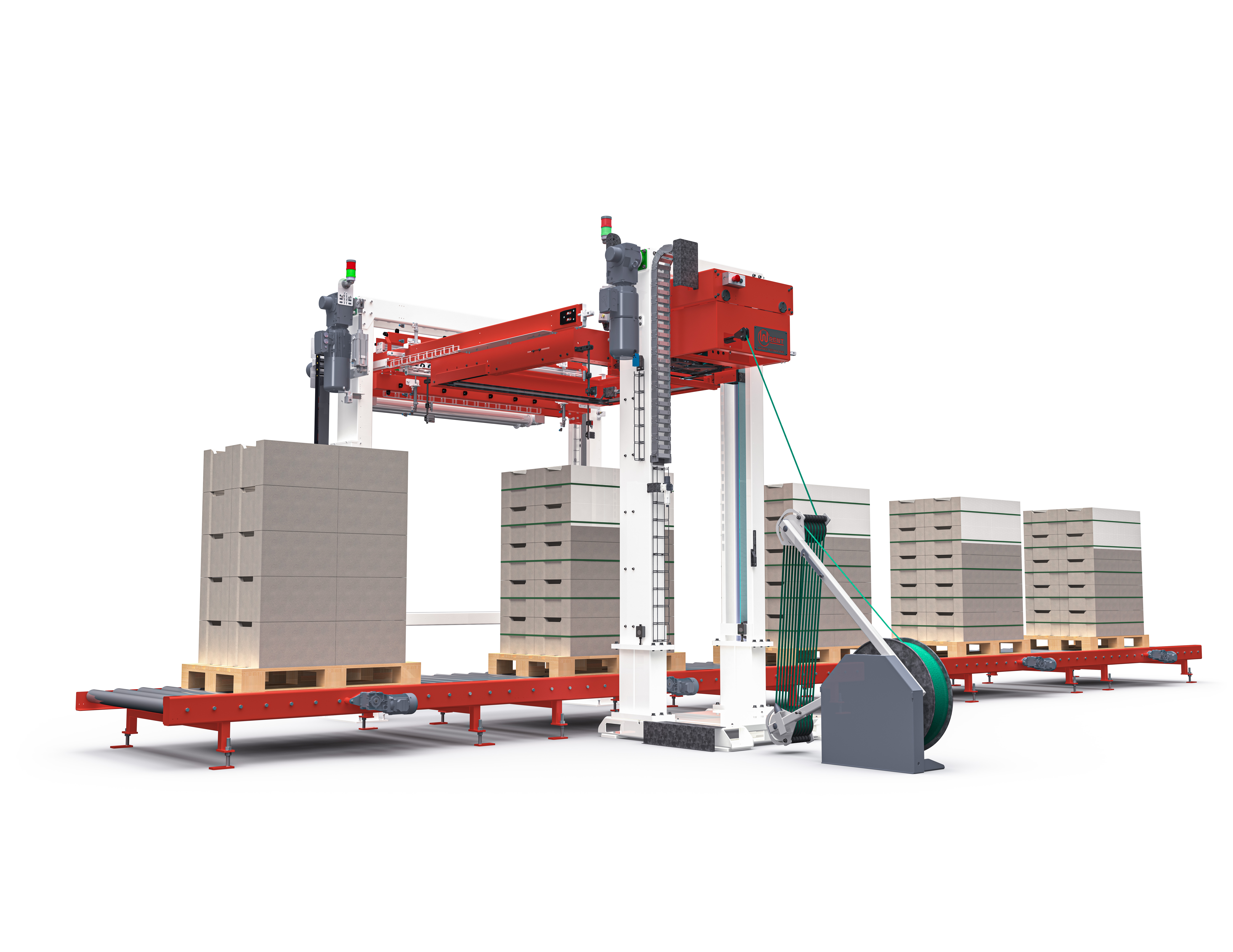

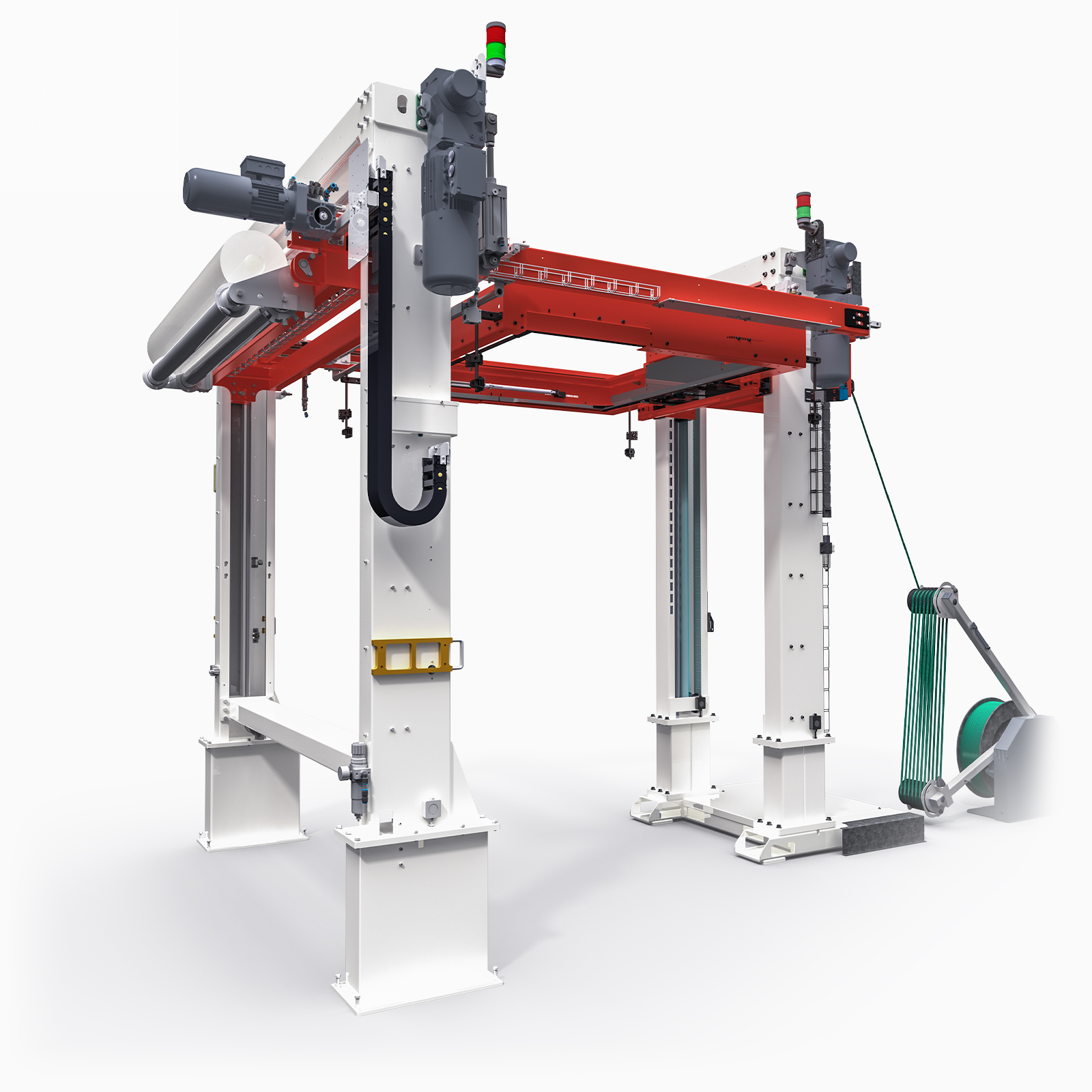

Aplikátor fólie a horizontálny páskovací rám pracujú ako jeden synchronizovaný technologický celok.
Základné technické parametre.
Finálna konfigurácia a rozmery stroja sa vždy prispôsobujú konkrétnemu výrobku, dispozícii linky a požadovanému výkonu.
Uvedené údaje patria ku konfigurácii Combo Strapper. Rozmery rámu, pracovné polohy, počet pások a dĺžka fólie sa vždy prispôsobujú konkrétnemu výrobku a výrobnej linke.

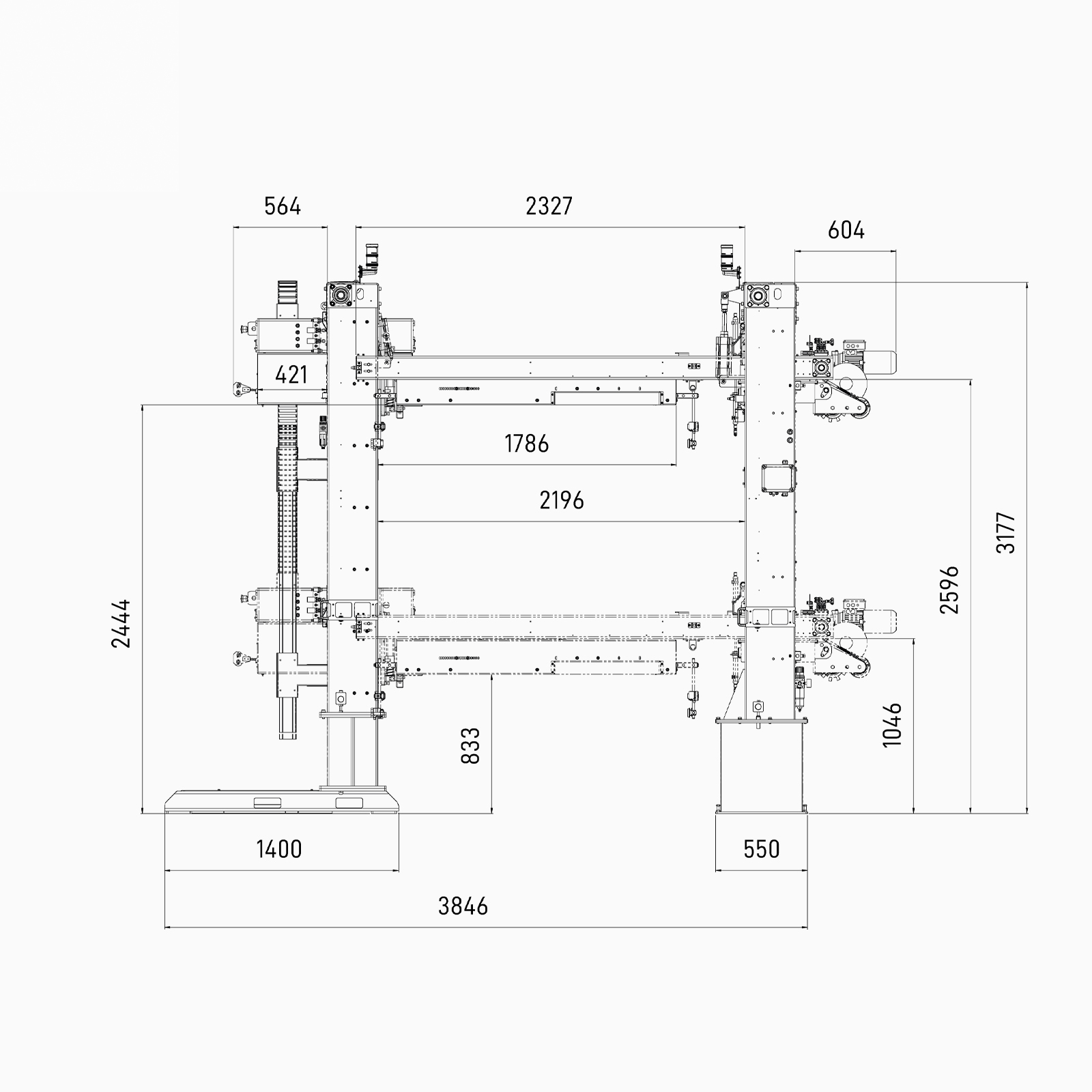

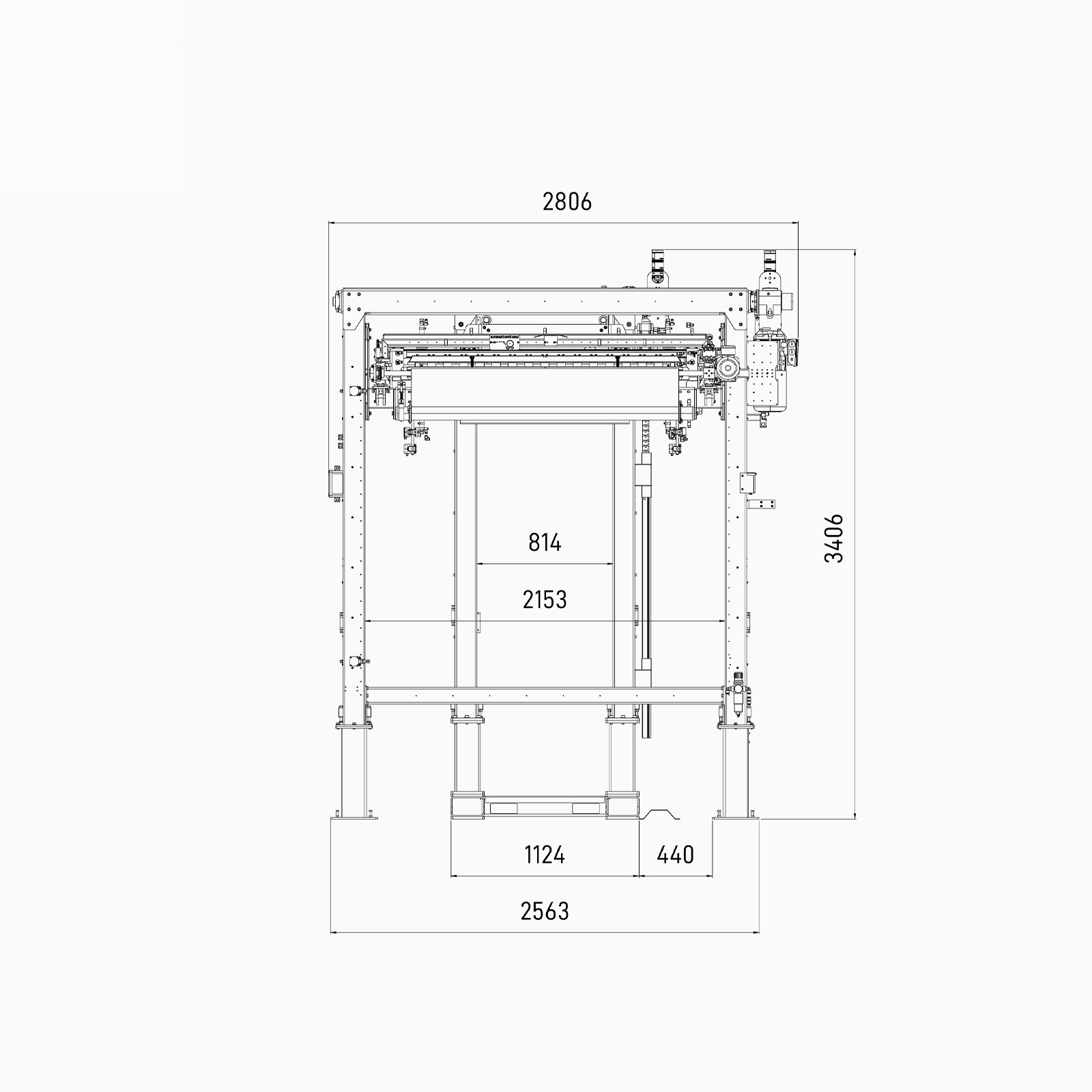

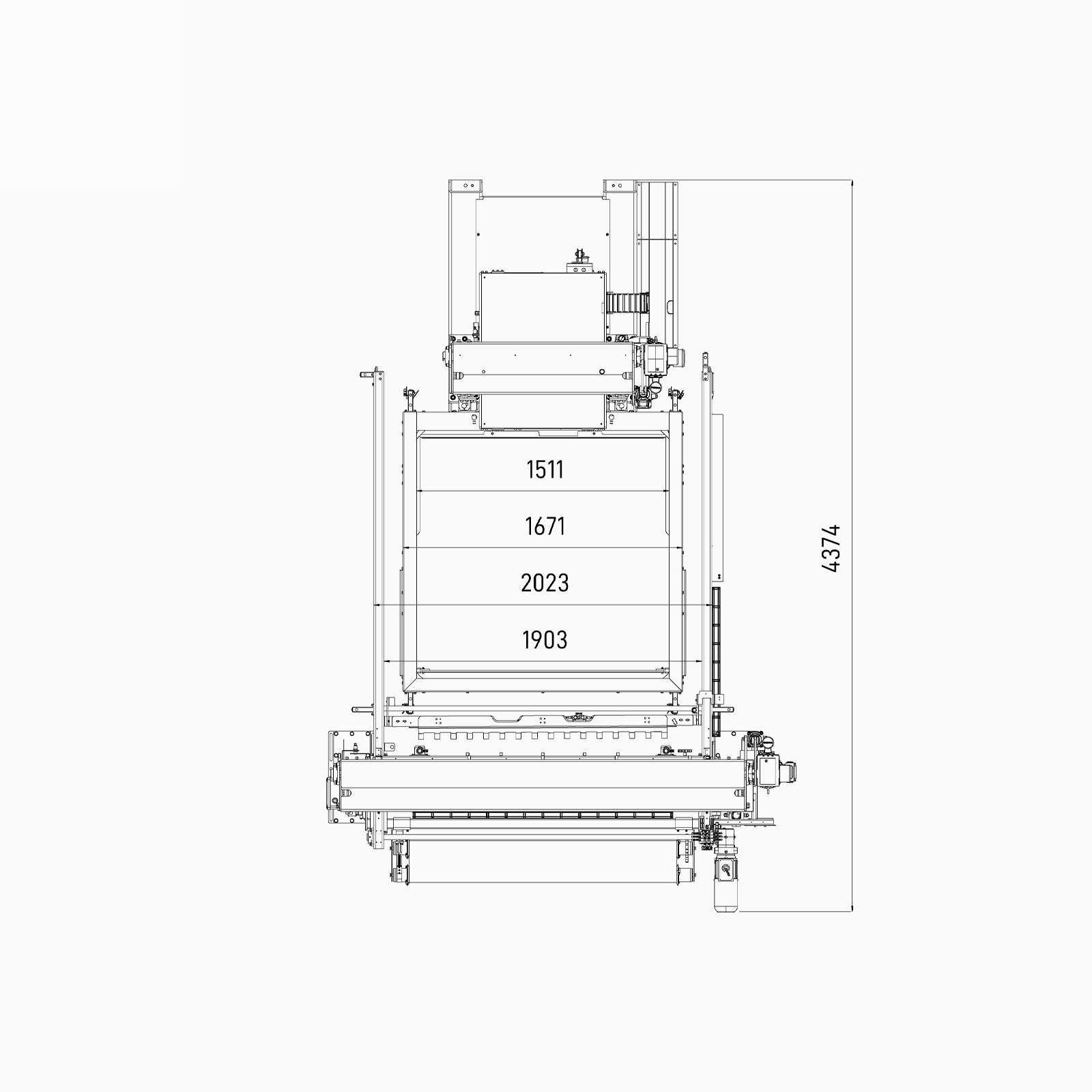

Referenčné rozmery Combo Strapper.
Výkresy zobrazujú jednu konkrétnu konfiguráciu stroja. Rozmery sa pri každom projekte prispôsobujú výrobku, rozmerom fólie, výške dopravníka a dispozícii výrobnej linky.
Výkresy sú orientačné. Záväzný rozmerový výkres pripravíme podľa konkrétneho výrobku, typu fólie, dopravníkov a požadovanej pracovnej sekvencie.
Dva baliace materiály v jednom automatickom systéme.
Viazaciu pásku aj fóliu vyberáme podľa hmotnosti výrobku, požadovanej ochrany, spôsobu expedície a požiadaviek na reklamné označenie.
Viazacia páska
Stabilizuje paletu a pevne fixuje aplikovanú prekrývaciu fóliu.
- šírky 12, 16 alebo 19 mm,
- napínacia sila 100 – 4 500 N,
- vibračný zvar bez kovovej spony,
- výber PP alebo PET podľa hmotnosti nákladu.
Prekrývacia fólia
Chráni hornú časť palety a môže zároveň niesť reklamné alebo identifikačné prvky.
- maximálna šírka 1 600 mm,
- maximálny odvin 1 600 mm,
- odporúčaná hrúbka 50 – 80 μm,
- presné uloženie pomocou snímača čierneho bodu.
Combo Strapper prispôsobíme konkrétnej palete aj linke.
Každý projekt navrhujeme podľa rozmerov výrobku, typu fólie, počtu pások, požadovaného výkonu a priestorových možností prevádzky.
Trojstupňová signalizácia
Svetelný maják vrátane signalizácie nízkeho stavu viazacej pásky.
Výsuv hlavy až 500 mm
Lepšie priblíženie páskovacej hlavy k výrobkom rôznych rozmerov.
Dátová zbernica
Komunikácia s nadradeným PLC, výrobným systémom alebo riadením linky.
Ochranné bariéry
Bezpečnostné oplotenie, optické závory a núdzové zastavenie pracoviska.
Dopravníkové systémy
Valčekové, reťazové alebo individuálne dopravníky podľa typu palety.
Individuálna farebnosť
Farebné vyhotovenie konštrukcie podľa požadovaného odtieňa RAL.
Snímač čierneho bodu
Presné uloženie reklamnej alebo potlačenej fólie na paletu.
Príslušenstvo na mieru
Individuálne navrhnuté prvky podľa druhu výrobku a pracovnej sekvencie.
Viac než iba samostatný stroj.
Navrhneme kompletné automatizované pracovisko vrátane aplikácie fólie, horizontálneho páskovania, dopravníkov, bezpečnostných prvkov a komunikácie s nadradeným systémom.
Najmä pre ťažké paletizované stavebné výrobky.
Combo Strapper je ideálny všade tam, kde treba chrániť hornú časť palety a zároveň zabezpečiť jej stabilitu počas skladovania a expedície.
Betónové výrobky
Dlažba, obrubníky, tvárnice a ďalšie paletizované výrobky.
Zámková dlažba
Ochrana hornej vrstvy a pevná stabilizácia celej palety.
Tehly a tvárnice
Automatické prekrytie a fixácia pred skladovaním alebo expedíciou.
Strešné krytiny
Ochrana citlivých povrchov pred počasím a manipuláciou.
Prefabrikáty
Stabilizácia objemných a ťažkých stavebných prvkov.
Automatické linky
Integrácia do výrobných a expedičných pracovísk s vysokým výkonom.

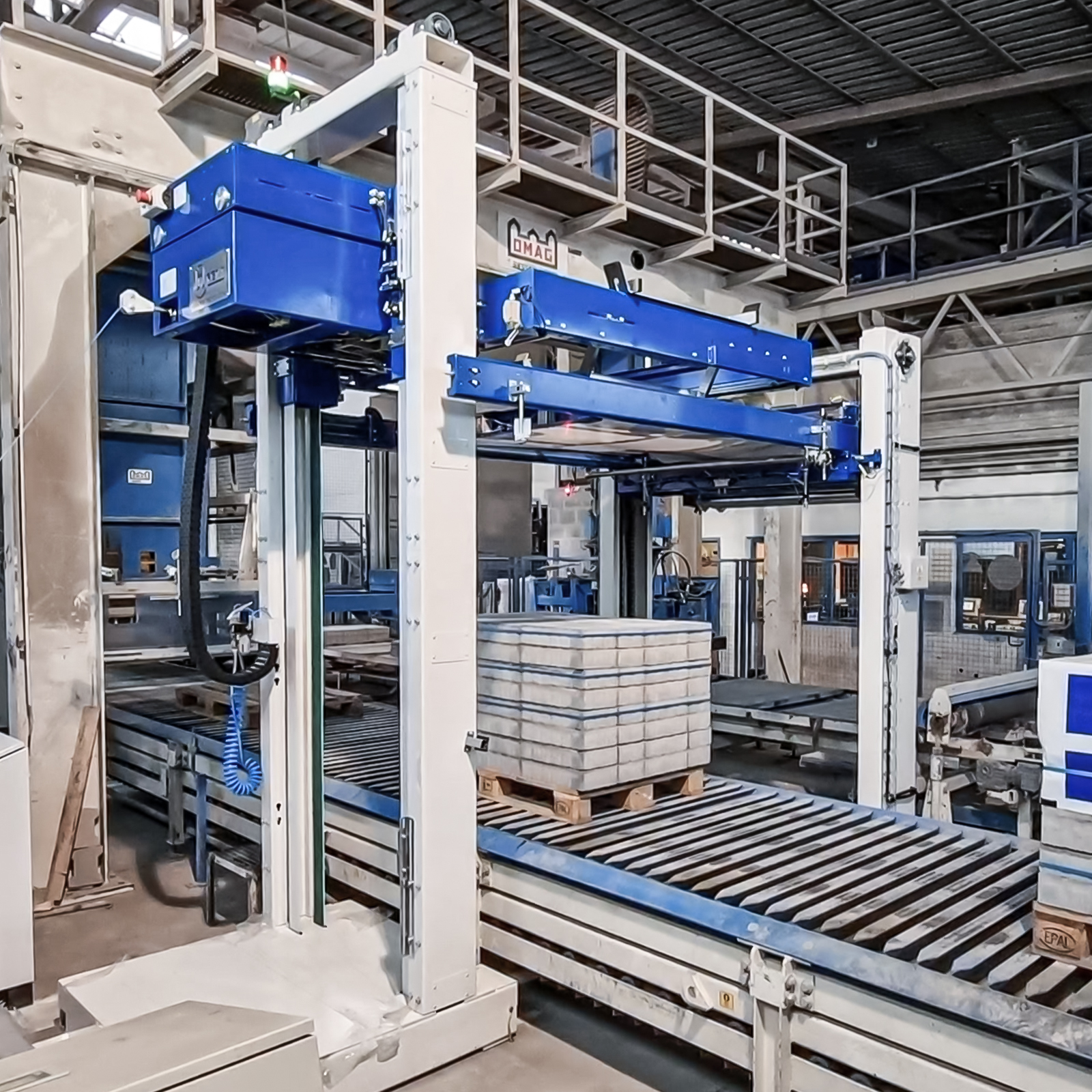

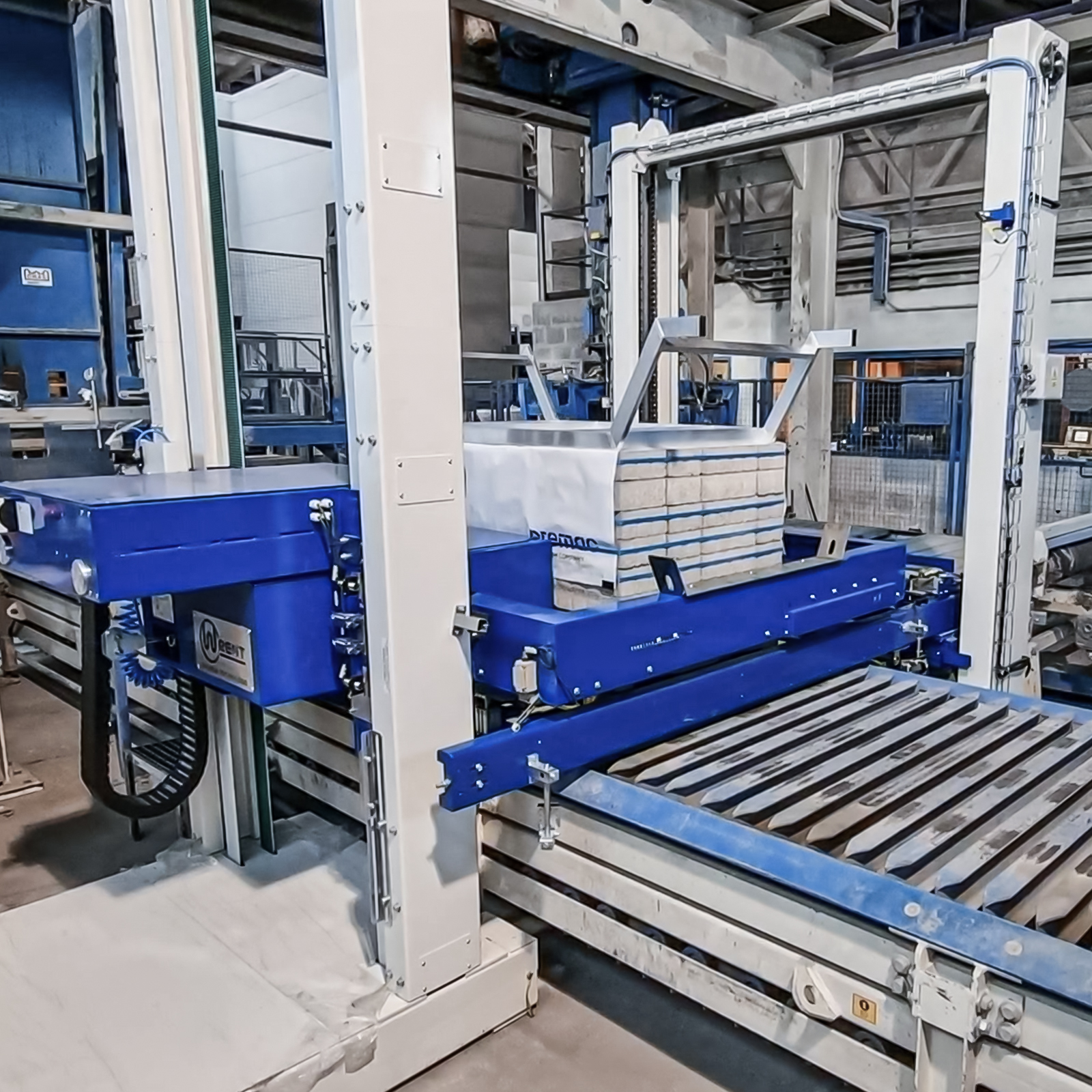

Ukážky stroja pri automatickom balení paliet.
Reálne fotografie zobrazujú aplikáciu prekrývacej fólie a následné horizontálne páskovanie paletizovaných výrobkov v automatickej linke.
Vybrané referencie a technologickí partneri.
Naše technológie sú súčasťou výrobných a expedičných liniek v priemyselných prevádzkach na Slovensku aj v zahraničí.
CS-BETON
Kombinovaná aplikácia fólie a horizontálneho páskovania paliet.
BEST
Automatizované pracovisko pre stabilnú expedíciu výrobkov.
Austria Beton Werk
Ochranná fólia a páskovanie v jednom kompaktnom riešení.
LINGL SOLEAD GmbH
Integrácia Combo Strapper do automatizovanej výrobnej linky.
PREMAC
Ochrana a stabilizácia paletizovaných výrobkov.
STADREKO
Automatizované balenie výrobkov pred expedíciou.
OMAG Maschinenbau
Integrácia technológie do priemyselného pracoviska.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Nenašli ste odpoveď? Pošlite nám základné informácie o vašom výrobku a naši technici navrhnú vhodné riešenie.
Čo je Combo Strapper?
Ide o automatický horizontálny páskovací stroj kombinovaný s aplikátorom ochrannej alebo reklamnej prekrývacej fólie.
Aké procesy vykoná v jednom cykle?
Stroj fóliu odvinie, presne uloží, odreže a následne paletu horizontálne opáskuje.
Akú fóliu je možné používať?
Odporúčaná hrúbka fólie je 50 až 80 μm, maximálna šírka a dĺžka odvinu je 1 600 mm.
Je možné použiť potlačenú reklamnú fóliu?
Áno. Snímač čierneho bodu umožňuje presné uloženie potlače na požadované miesto palety.
Aké viazacie pásky stroj používa?
PP alebo PET pásky so šírkou 12, 16 alebo 19 mm.
Aká je napínacia sila?
Napínanie je plynule regulovateľné v rozsahu 100 až 4 500 N.
Je možné stroj integrovať do existujúcej linky?
Áno. Combo Strapper navrhujeme pre integráciu do nových aj existujúcich výrobných a expedičných liniek.
Prospekt Combo Strapper.
Stiahnite si dvojjazyčný produktový prospekt so základnou špecifikáciou, možnosťami rozšírenia, rozmerovými výkresmi a ukážkou realizácie.
Navrhneme Combo Strapper pre vašu paletu aj výrobnú linku.
Pošlite nám rozmery palety, hmotnosť výrobku, požadovanú fóliu a počet pások. Na základe údajov navrhneme vhodnú konfiguráciu celého pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a umiestnenie viazacích pások,
- šírku, dĺžku a typ prekrývacej fólie,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
