Combo Sidehead Strapper
COMBO
SIDEHEAD
STRAPPER
Automatické páskovanie a balenie paletových zásielok do stretch fólie v jednom baliacom uzle. Vysoký výkon pre vaše baliace procesy.
Jedno pracovisko pre páskovanie aj ovinutie stretch fóliou.

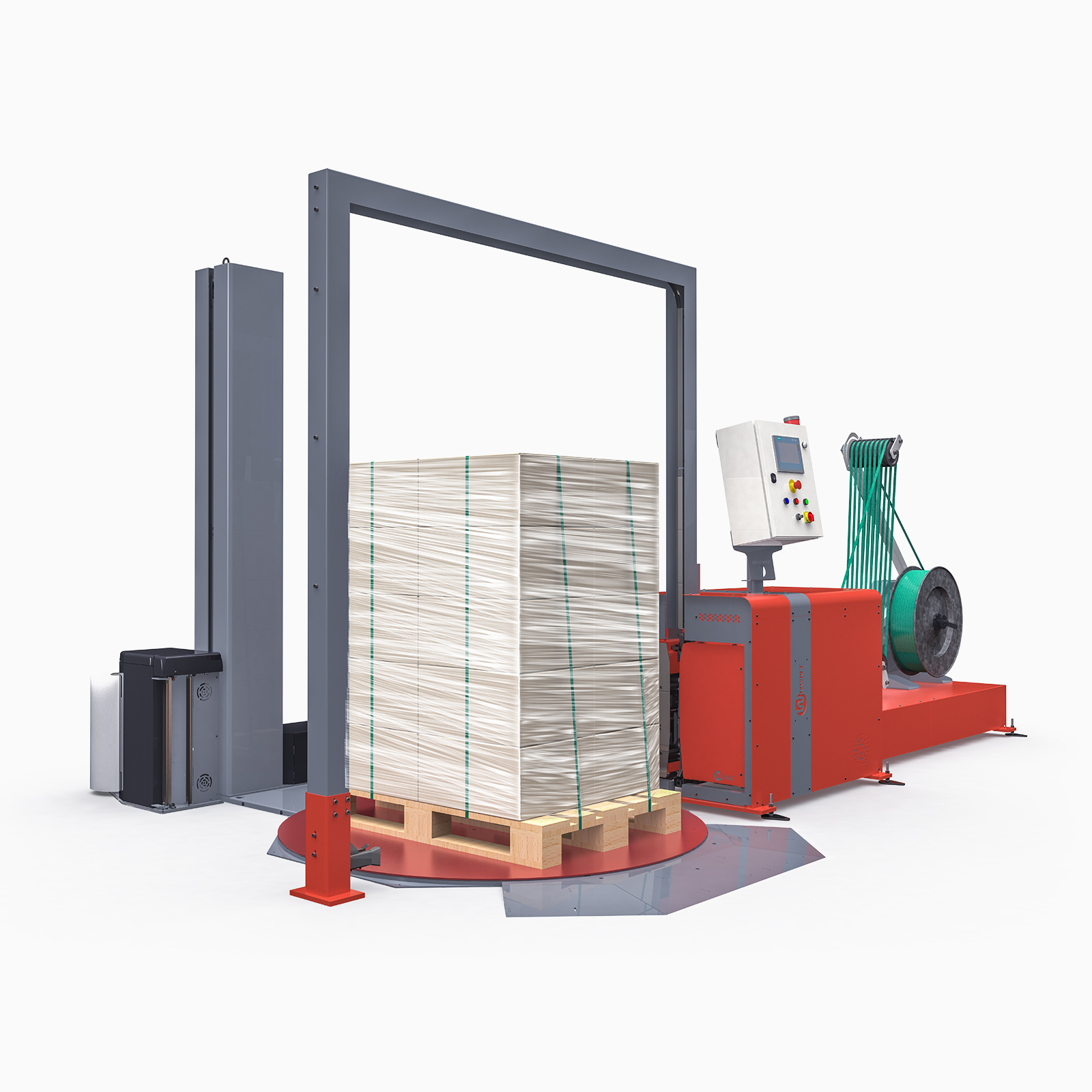

COMBO SIDEHEAD STRAPPER spája automatické páskovanie PP alebo PET páskou s ovinutím paletovej zásielky stretch fóliou. Oba procesy prebiehajú v jednom kompaktnom baliacom uzle.
Bočne umiestnená páskovacia hlava je dobre prístupná pre obsluhu a servis. Stroj môže fungovať ako samostatné pracovisko alebo ako súčasť automatickej výrobnej, baliacej či logistickej linky.
Čo stroj robí?
Automaticky opáskuje paletu a následne ju podľa zvoleného programu ovinie stretch fóliou.
Pre koho je určený?
Pre priemyselné prevádzky, ktoré potrebujú vysoký výkon, stabilnú kvalitu balenia a minimum manuálnych zásahov.
Čo zákazník získa?
Úsporu priestoru, kratší baliaci proces, jednotné zabezpečenie paliet a jednoduchšie riadenie celej baliacej linky.
Rozmer točne, typ vozíka fólie, páskovací program, stabilizácia nákladu aj bezpečnostné prvky sa konfigurujú podľa palety, výrobku a spôsobu manipulácie.
Vysoký výkon pre náročné baliace procesy.
Robustná konštrukcia, presné vedenie pásky a programovateľné baliace cykly zabezpečujú stabilnú prevádzku v rôznych priemyselných odvetviach.
Automatické páskovanie a ovinutie fóliou.
Paleta sa v jednom pracovisku zabezpečí viazacou páskou a ochráni stretch fóliou podľa zvoleného programu.
Plynule regulovateľné napnutie podľa typu výrobku.
Nižšia spotreba fólie pri zachovaní vysokej stability balenia.
Baliace cykly uložiteľné do pamäte ovládacieho systému.
Priemyselný riadiaci systém Siemens s manuálnym ovládaním sekvencií.
Jednoduchý prístup pre obsluhu a servis.
Pohyb páskovacej hlavy zabezpečuje remeňový pohon. Bočná poloha zjednodušuje údržbu a umožňuje flexibilnú integráciu pracoviska.
Pozrite si Combo Sidehead Strapper v prevádzke.
Ukážky páskovania a balenia paliet vrátane realizácií pre ITW a MINEBEA.

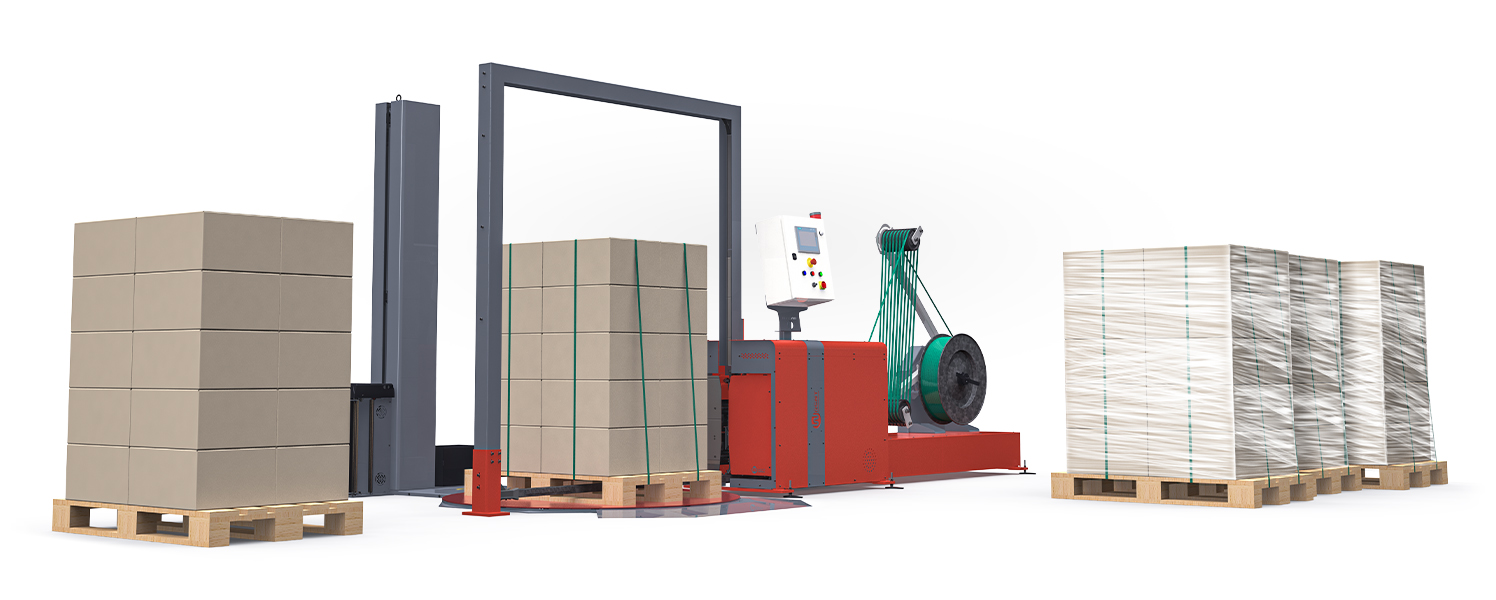

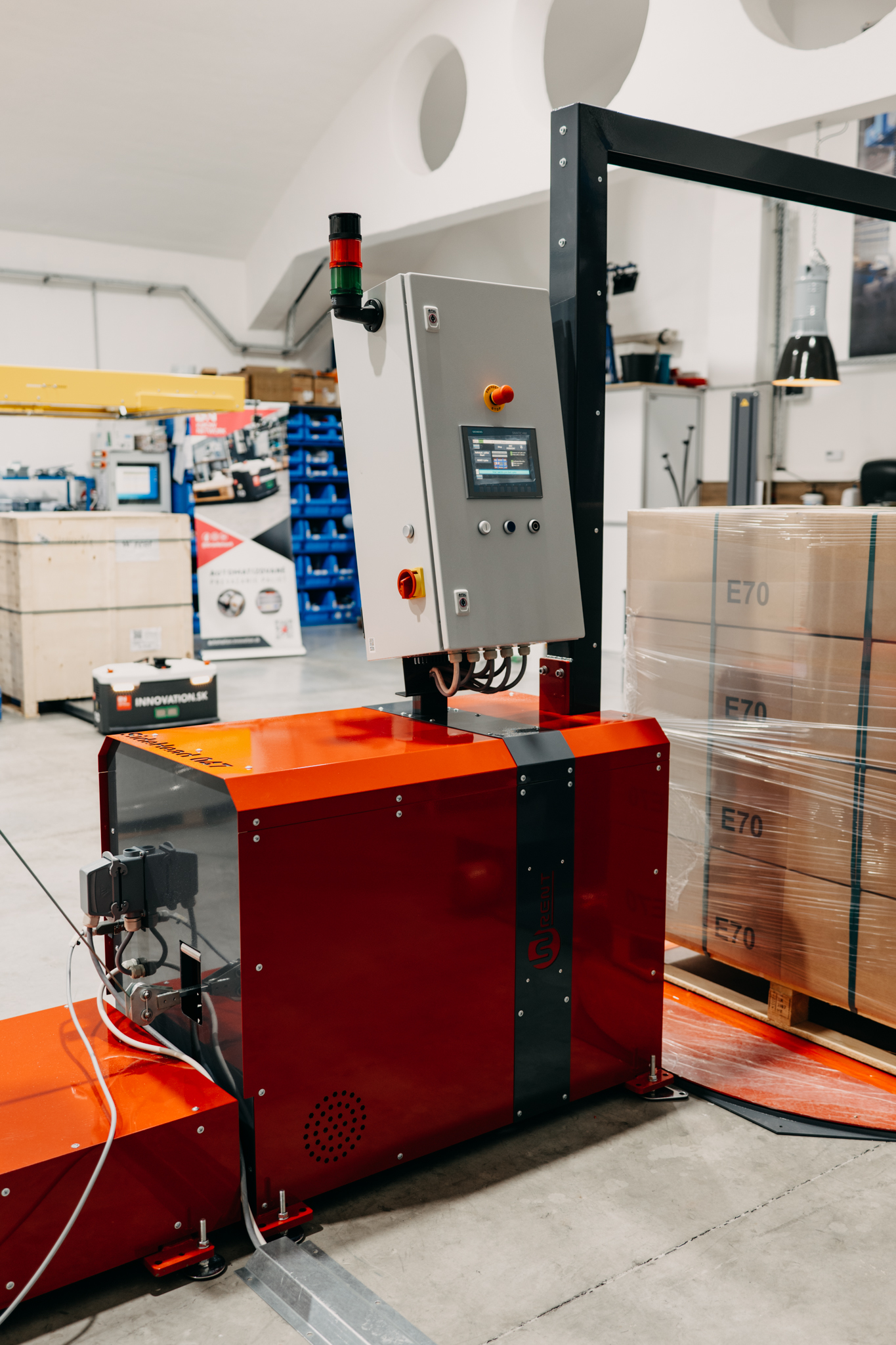

Kompletný baliaci cyklus v jednom uzle.
Po umiestnení palety na točňu stroj vykoná naprogramovanú sekvenciu páskovania a balenia do stretch fólie.
Snímače potvrdia správnu polohu nákladu na točni.
Páska sa zavedie okolo palety, napne a spojí vibračným zvarom.
Točňa rotuje a vozík fólie vykoná zvolený baliaci program.
Po dokončení programu je paleta stabilizovaná a pripravená na expedíciu.

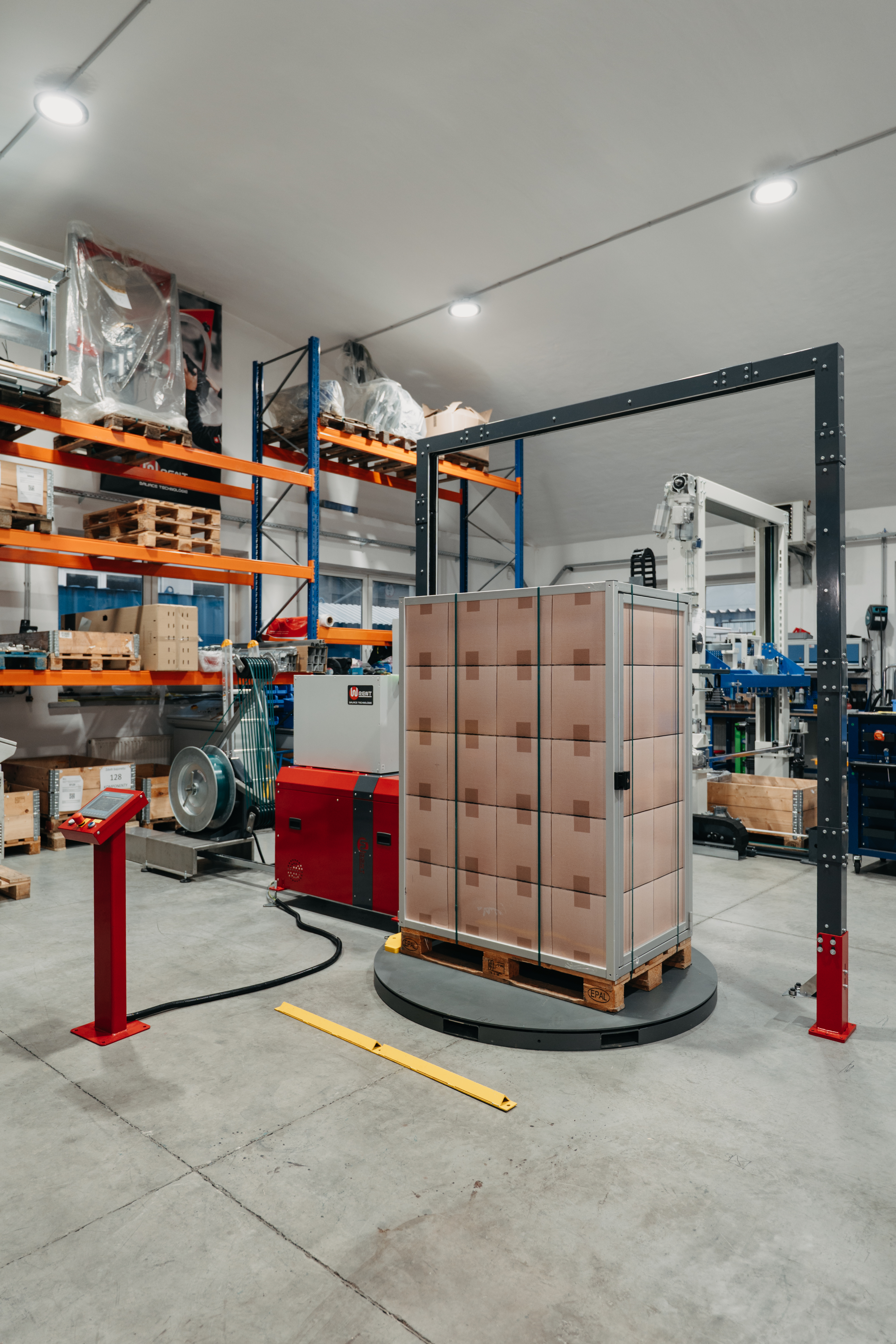

Automatický aplikátor ZEPHYR znižuje potrebu manuálneho upevňovania fólie na paletu.
Základné technické parametre.
Finálna konfigurácia stroja sa prispôsobuje rozmerom palety, typu nákladu, požadovanému výkonu a spôsobu napojenia na výrobný proces.
Uvedené parametre predstavujú základnú konfiguráciu. Rozmer točne, typ vozíka fólie, výška stabilizačnej jednotky a bezpečnostné riešenie sa navrhujú individuálne.

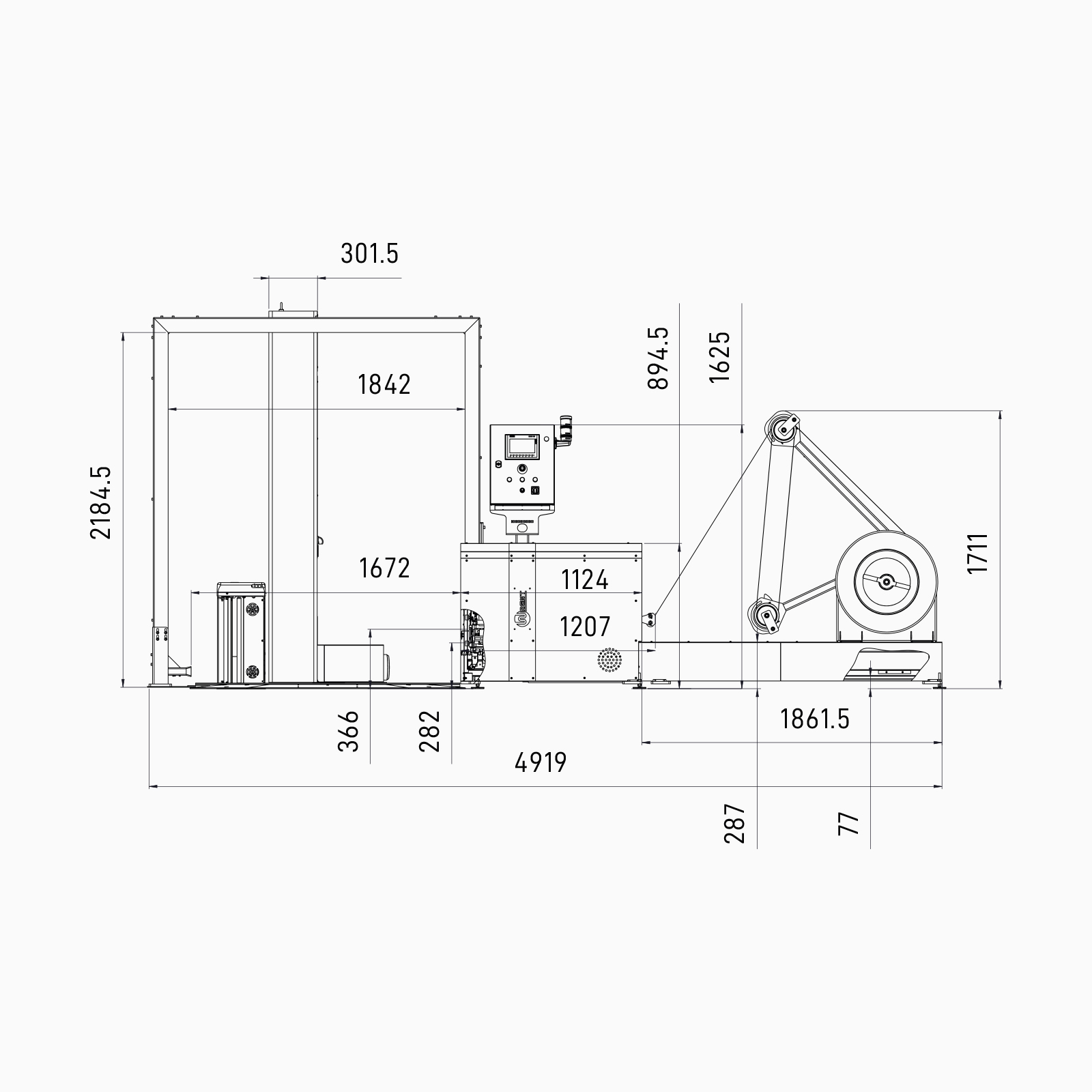

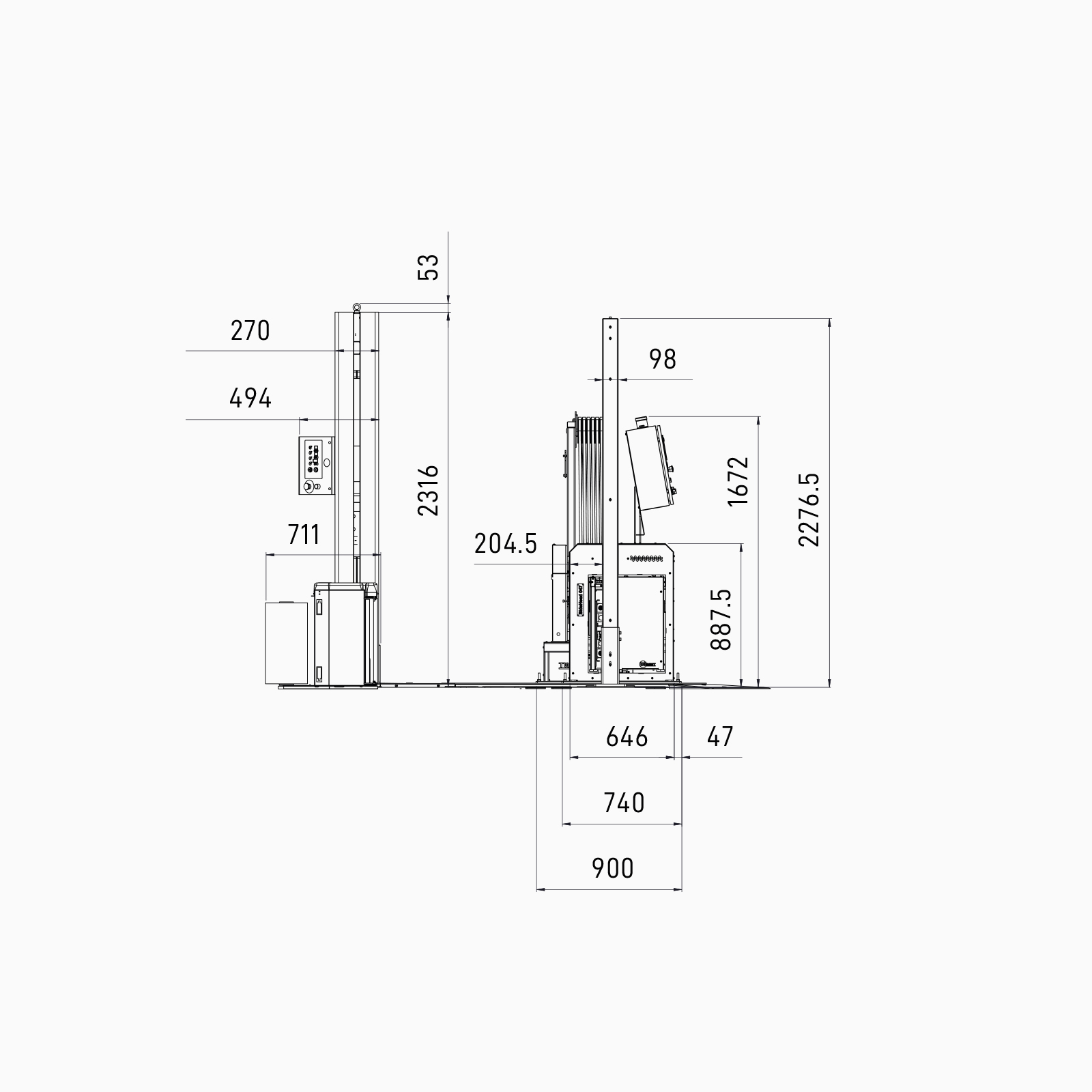

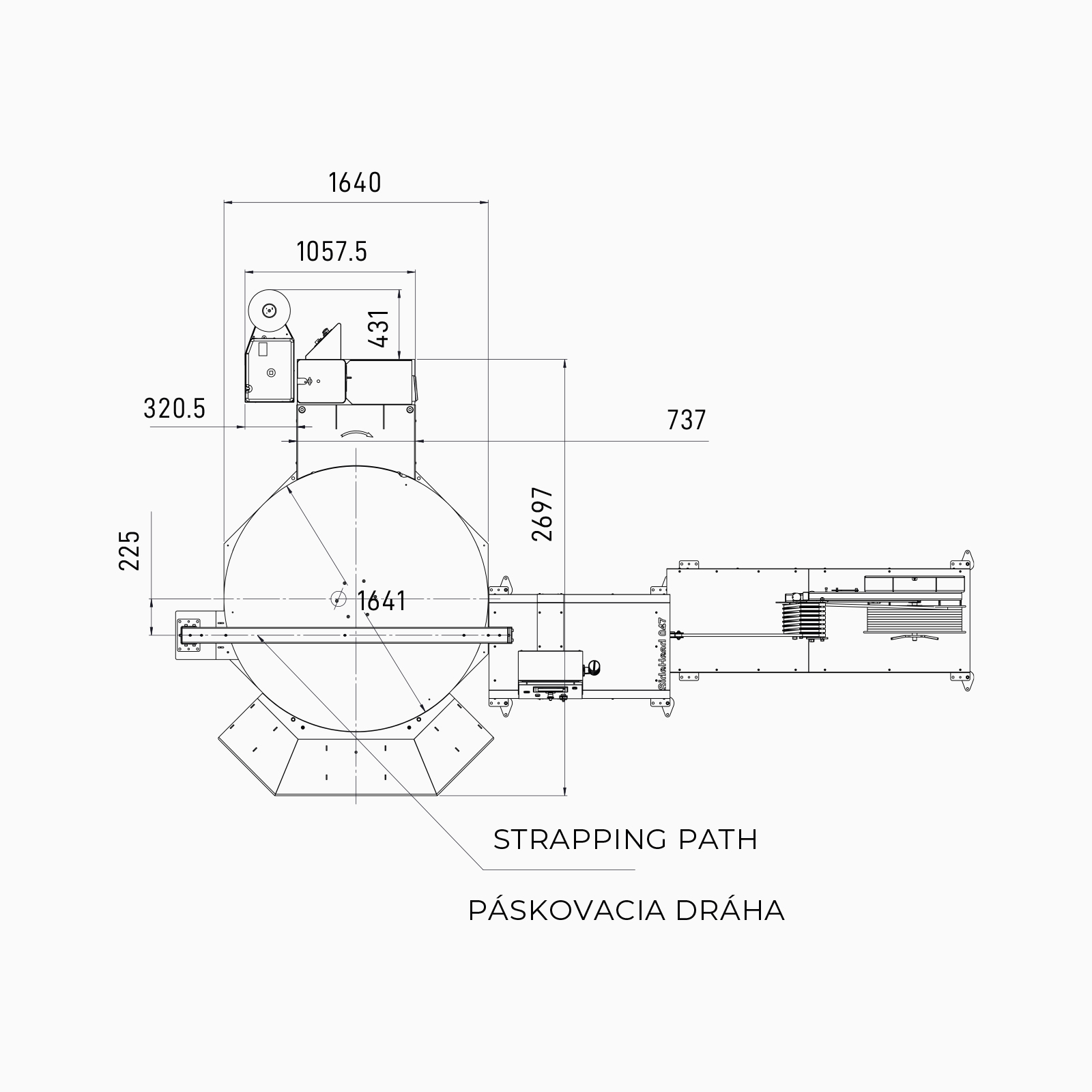

Rozmery a priestorové nároky stroja.
Výkresy zobrazujú referenčné vyhotovenie Combo Sidehead Strapper. Záväzné rozmery pripravíme podľa zvolenej točne, vybavenia a dispozície pracoviska.
Výkresy sú orientačné a predstavujú jednu z možných konfigurácií. Rozmery sa môžu meniť podľa typu točne, aplikátora fólie, stabilizačnej jednotky a bezpečnostných prvkov.
Točňa a vozík fólie podľa vašej prevádzky.
Stroj možno vybaviť rôznymi typmi toční a systémami regulácie fólie podľa spôsobu zakladania palety, požadovanej nosnosti a spotreby materiálu.

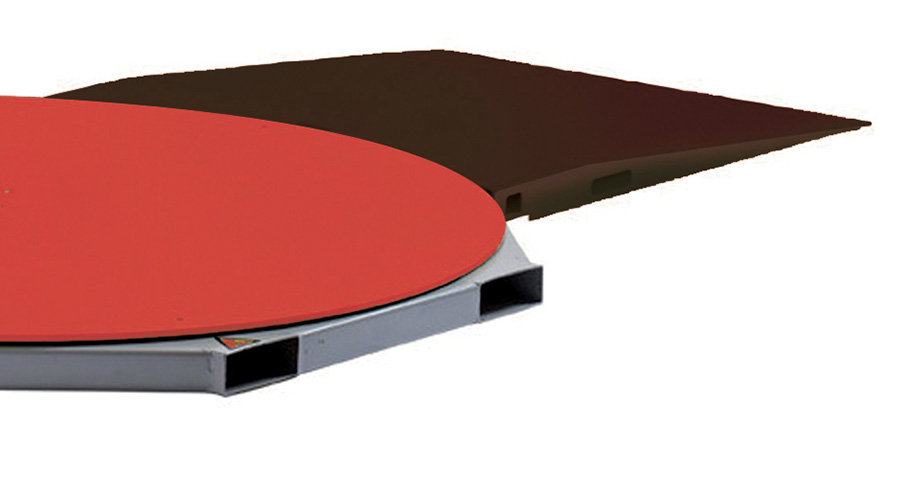

Základná točňa
Priemer 1 500 až 2 200 mm, maximálna nosnosť 2 000 kg, voliteľná nájazdová rampa.

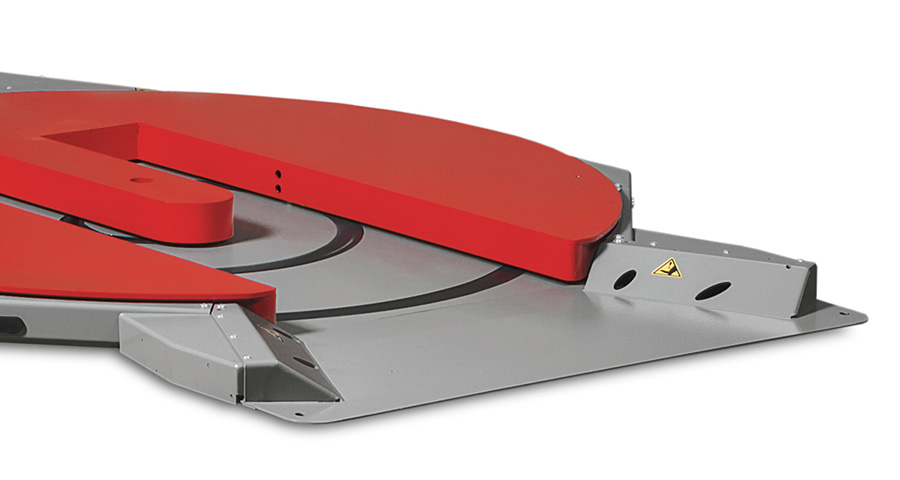

Točňa TRANSPALLET
Priemer 1 650 až 1 800 mm, nosnosť do 1 200 kg a výrez pre vjazd paletového vozíka.

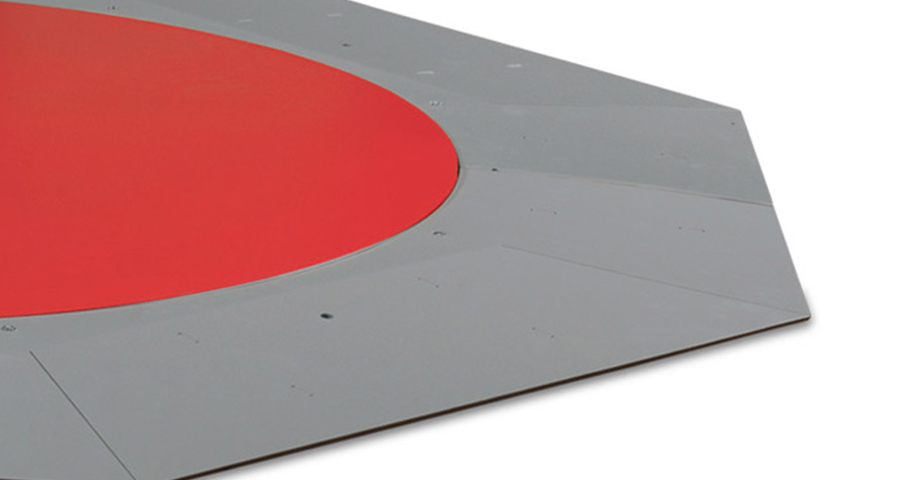

Točňa SLIM
Priemer 1 650 mm, nosnosť do 1 250 kg a konštrukčná výška iba 25 mm.

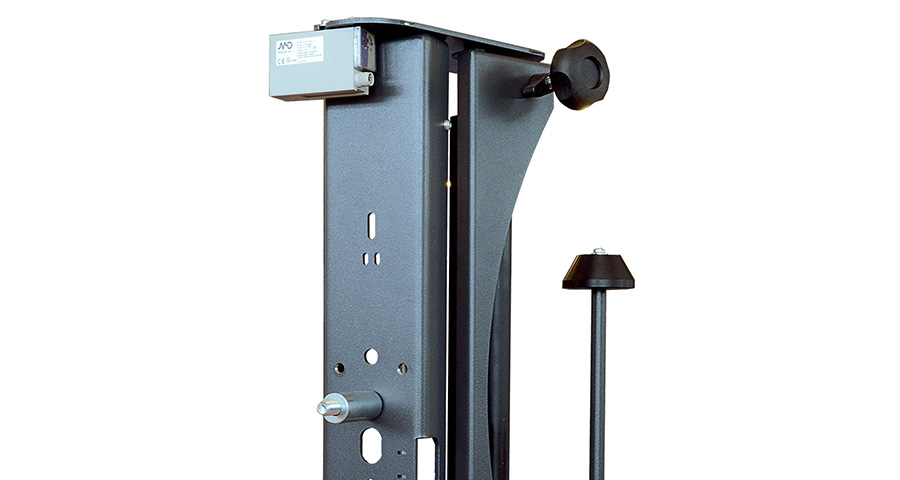

Mechanická brzda MB
Jednoduché a spoľahlivé mechanické riadenie napnutia stretch fólie.

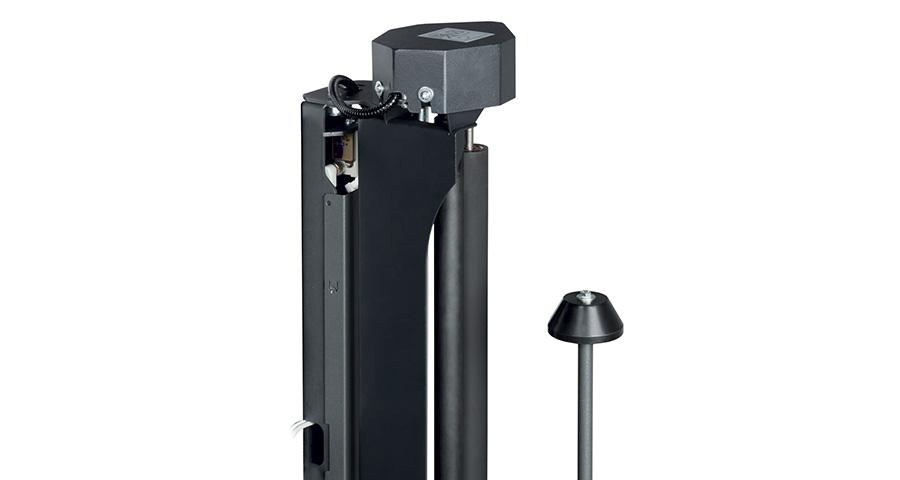

Elektromagnetická brzda EB
Plynulejšie elektronicky regulované napínanie fólie počas baliaceho cyklu.
Motorizované prednapínanie MPS
Prepínateľné úrovne motorizovaného prednapínania stretch fólie.

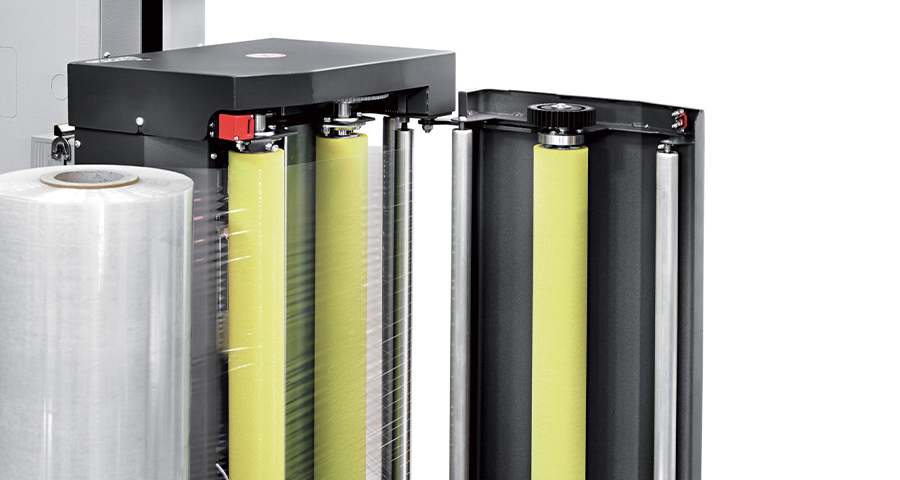

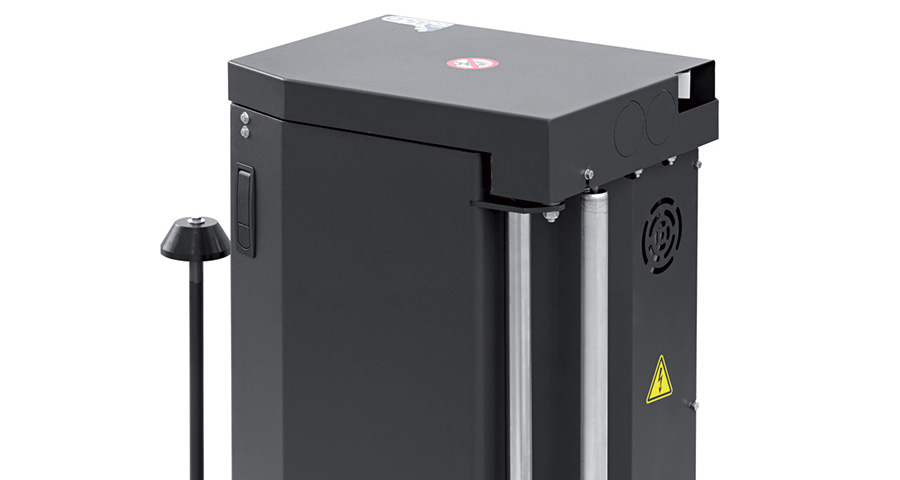

Výkonné prednapínanie MPS2
Nastaviteľná úroveň prednapínania pre maximálnu úsporu fólie a stabilitu nákladu.

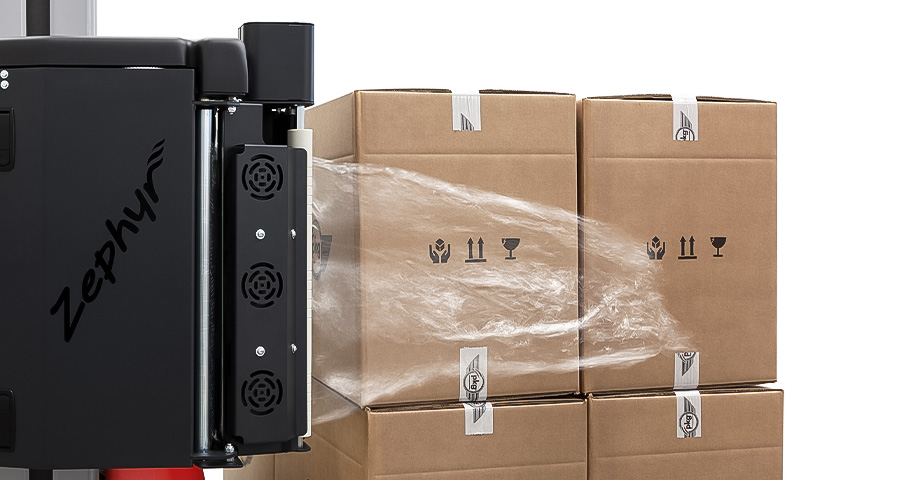

Aplikátor fólie ZEPHYR
Automatické zachytenie a aplikácia stretch fólie na paletu bez manuálneho zásahu.

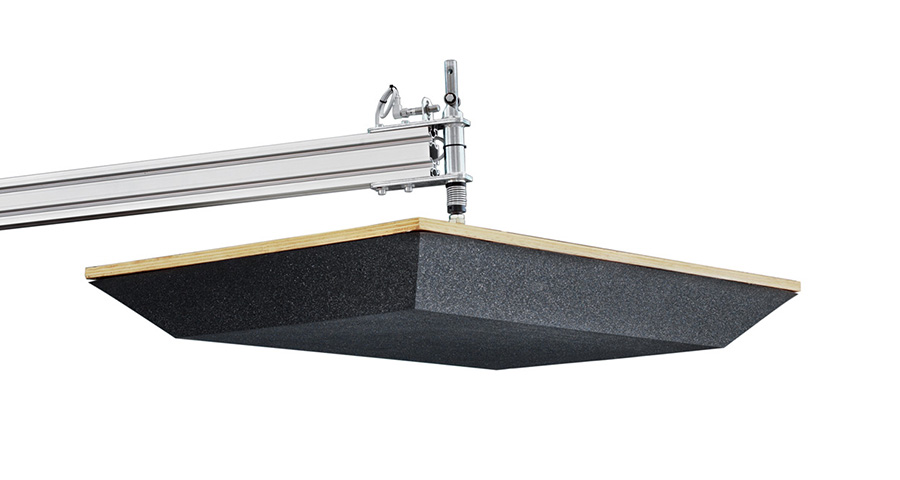

Stabilizačná jednotka
Prítlačné rameno stabilizuje paletovú zásielku počas otáčania a balenia.
Stroj prispôsobíme vašej prevádzke.
Každý projekt navrhujeme podľa typu palety, stability nákladu, spôsobu manipulácie a požadovanej automatizácie.

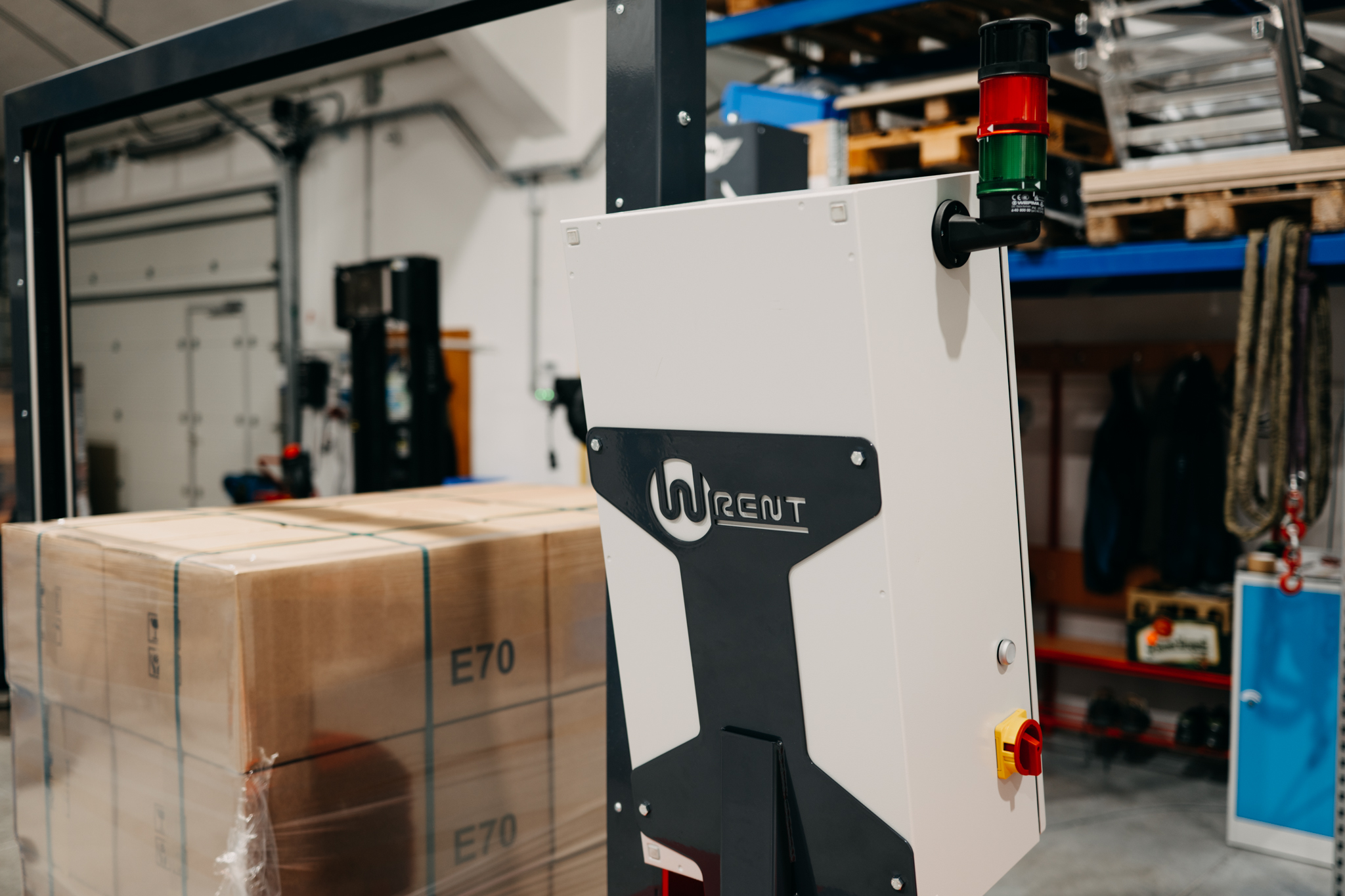

Trojstupňová signalizácia
Svetelná indikácia prevádzky, poruchy a nízkeho stavu viazacej pásky.
Dátová zbernica
Komunikácia s nadradeným PLC, výrobným systémom, ERP alebo MES.
Ochranné bariéry
Bezpečnostné oplotenie, dvere, optické závory a núdzové zastavenie.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa vizuálneho štandardu zákazníka.
Príslušenstvo na mieru
Individuálne prvky podľa rozmerov zásielok a požiadaviek procesu.
Stabilizácia palety
Prítlačné rameno pre nestabilné, vysoké alebo ľahké paletové zásielky.
Automatická aplikácia fólie
Systém ZEPHYR pre automatické začatie baliaceho cyklu.
Napojenie na linku
Dopravníky, bezpečnostné prvky a softvérové rozhranie podľa projektu.
Viac než iba samostatný stroj.
Navrhneme celé baliace pracovisko vrátane manipulácie s paletou, dopravníkov, bezpečnostných prvkov, elektrického zapojenia a komunikácie s nadradeným systémom.
Riešenie pre výrobu aj logistiku.
Combo Sidehead Strapper je vhodný všade tam, kde paleta potrebuje súčasne pevnú fixáciu páskou aj ochranu stretch fóliou.
Automotive
Komponenty, prepravné jednotky a citlivé výrobky pripravené na expedíciu.
Elektrotechnický priemysel
Stabilné a chránené palety s komponentmi alebo hotovými výrobkami.
Strojárstvo
Ťažšie diely a priemyselné výrobky s požiadavkou na vysokú fixačnú silu.
Logistika
Automatické baliace a expedičné pracoviská s viacerými typmi paliet.
Spotrebný priemysel
Kartóny, skupinové balenia a výrobky citlivé na prach a vlhkosť.
Výroba na mieru
Špecifické paletové jednotky s individuálnou baliacou sekvenciou.

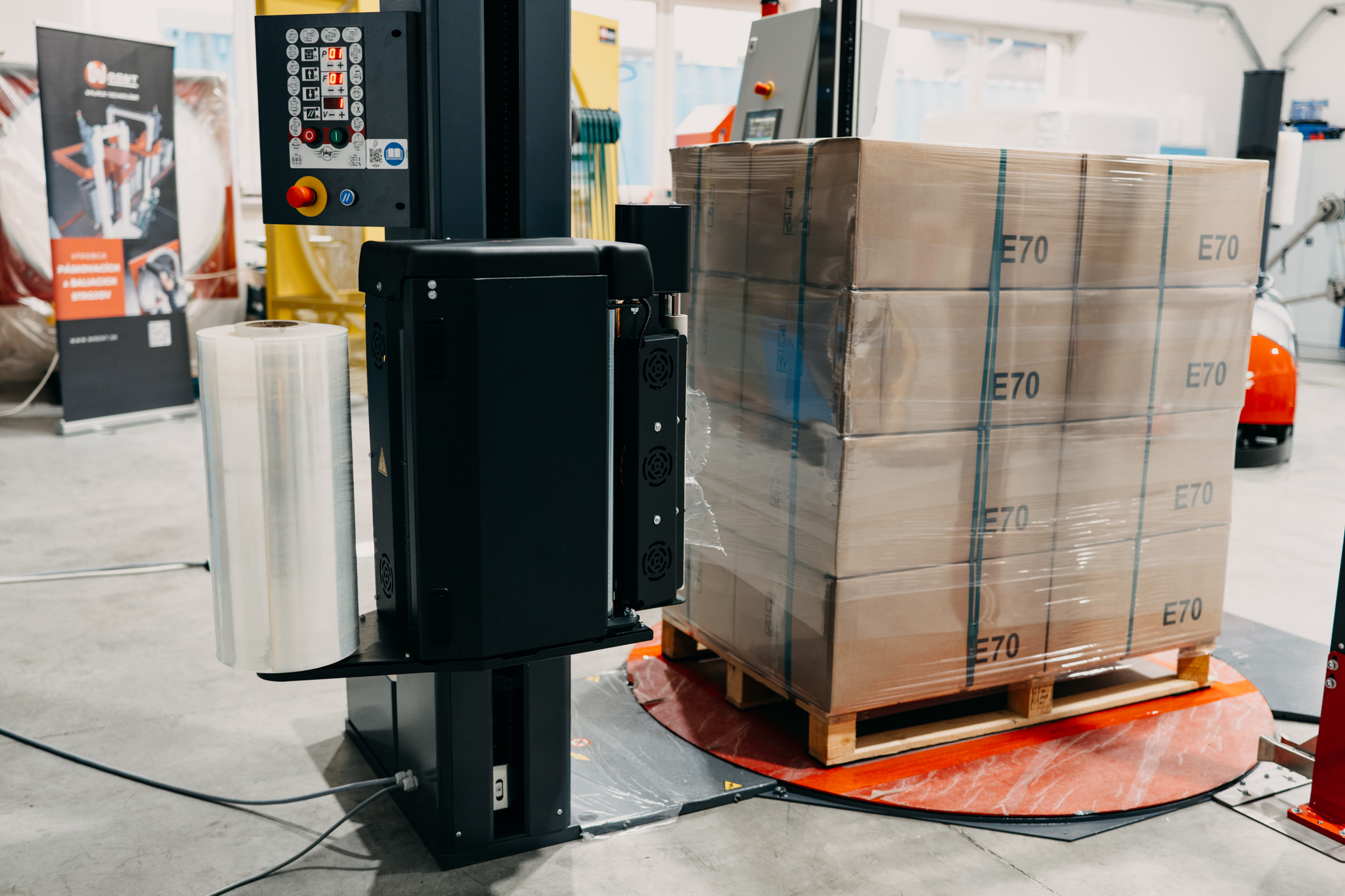

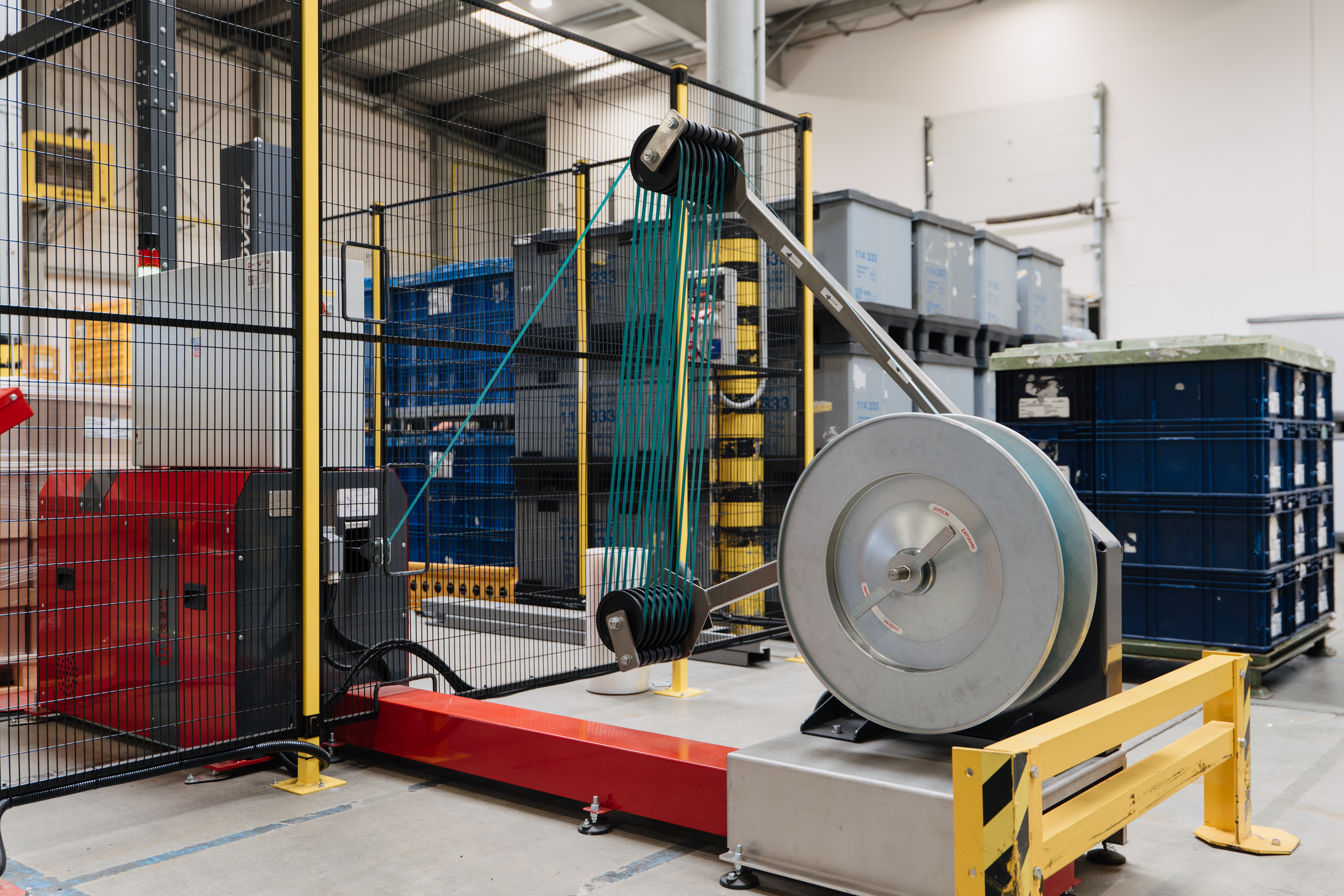

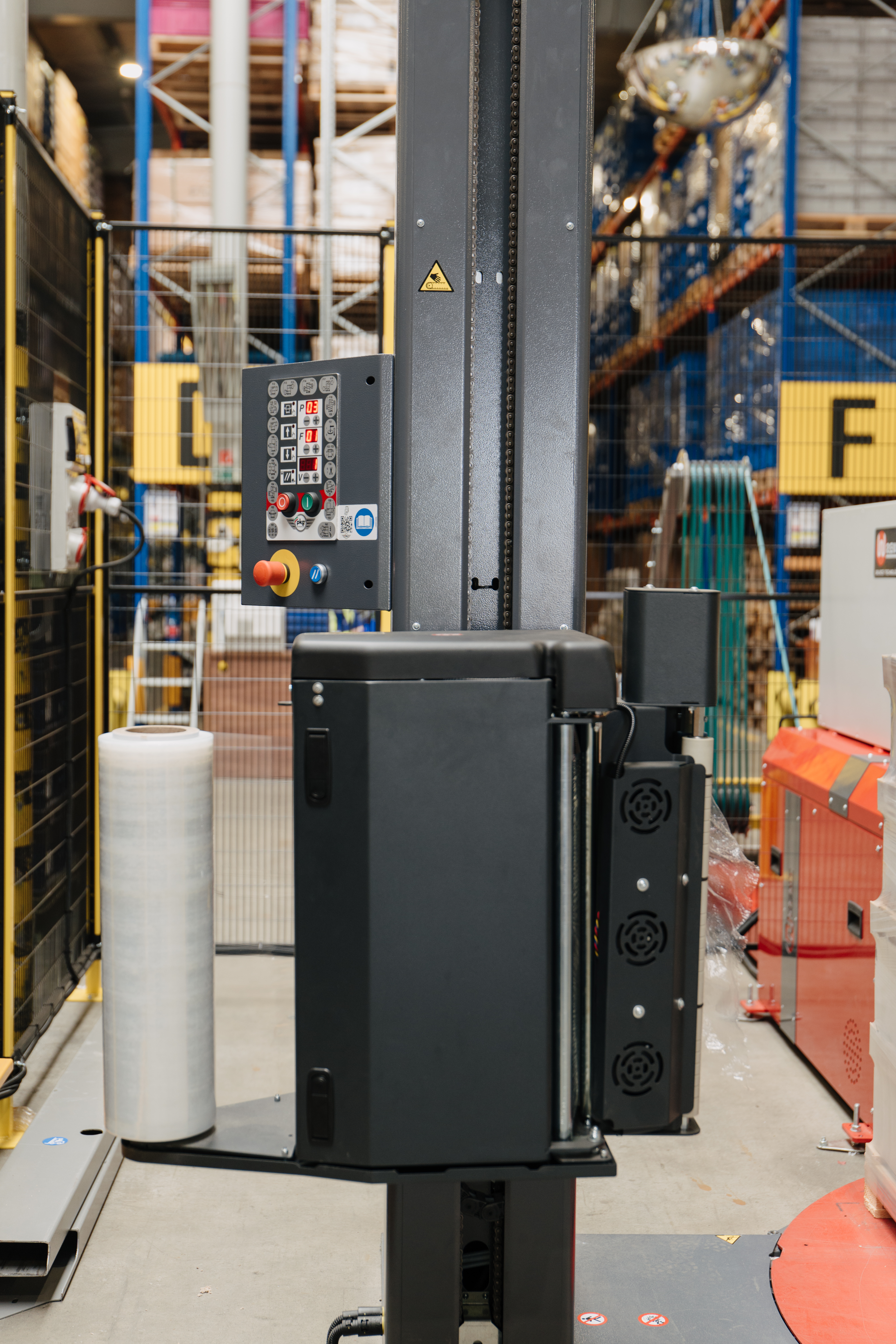

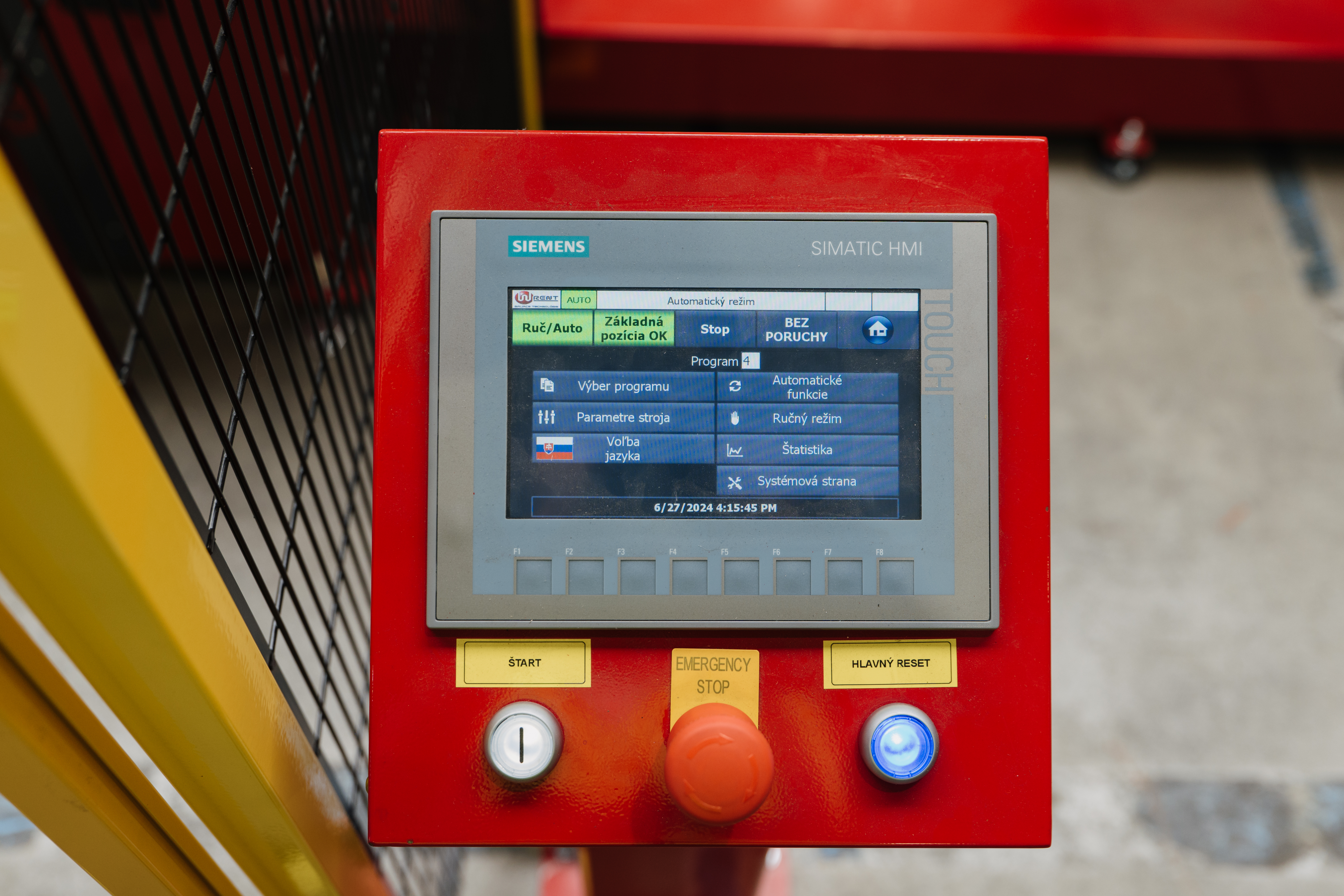

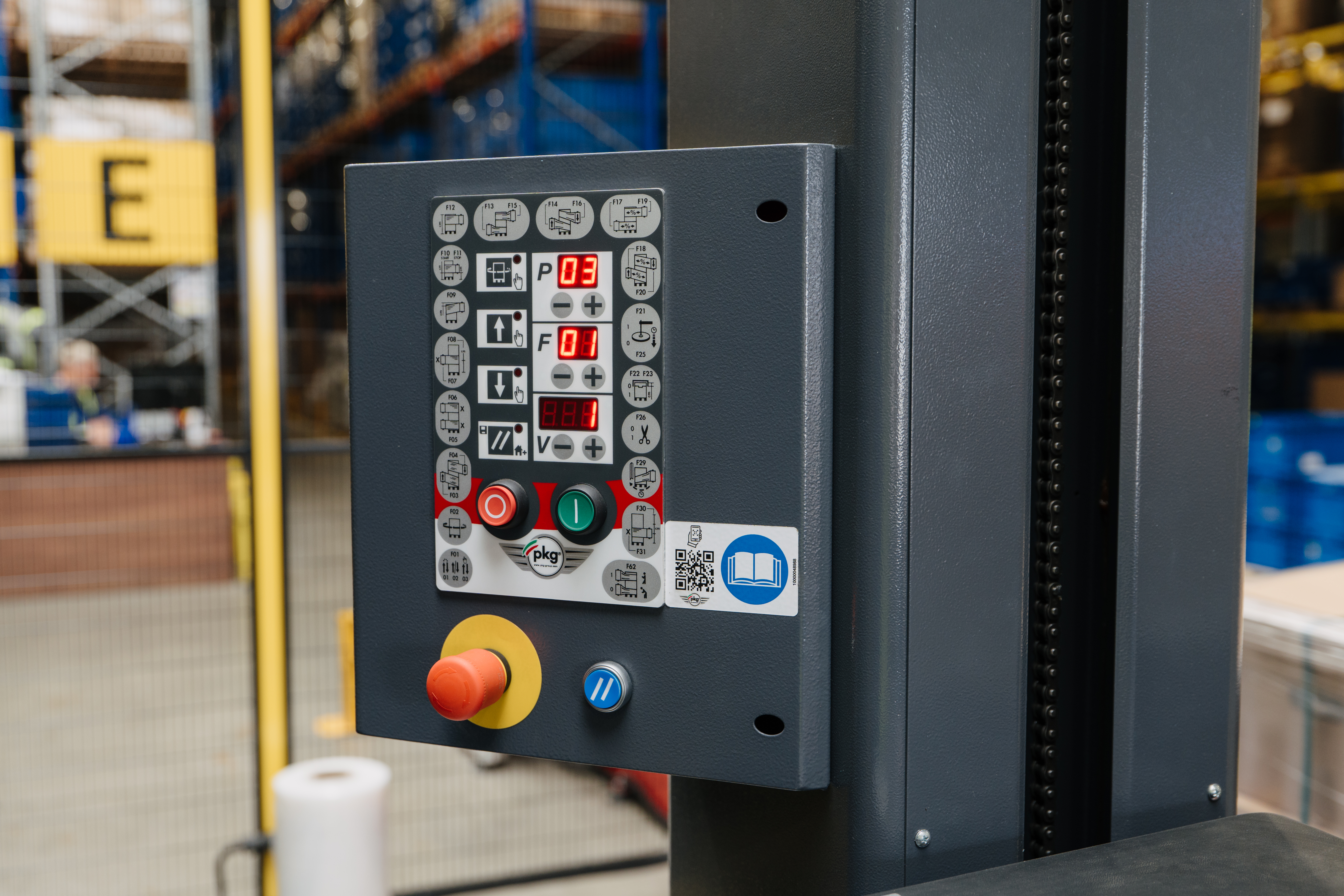

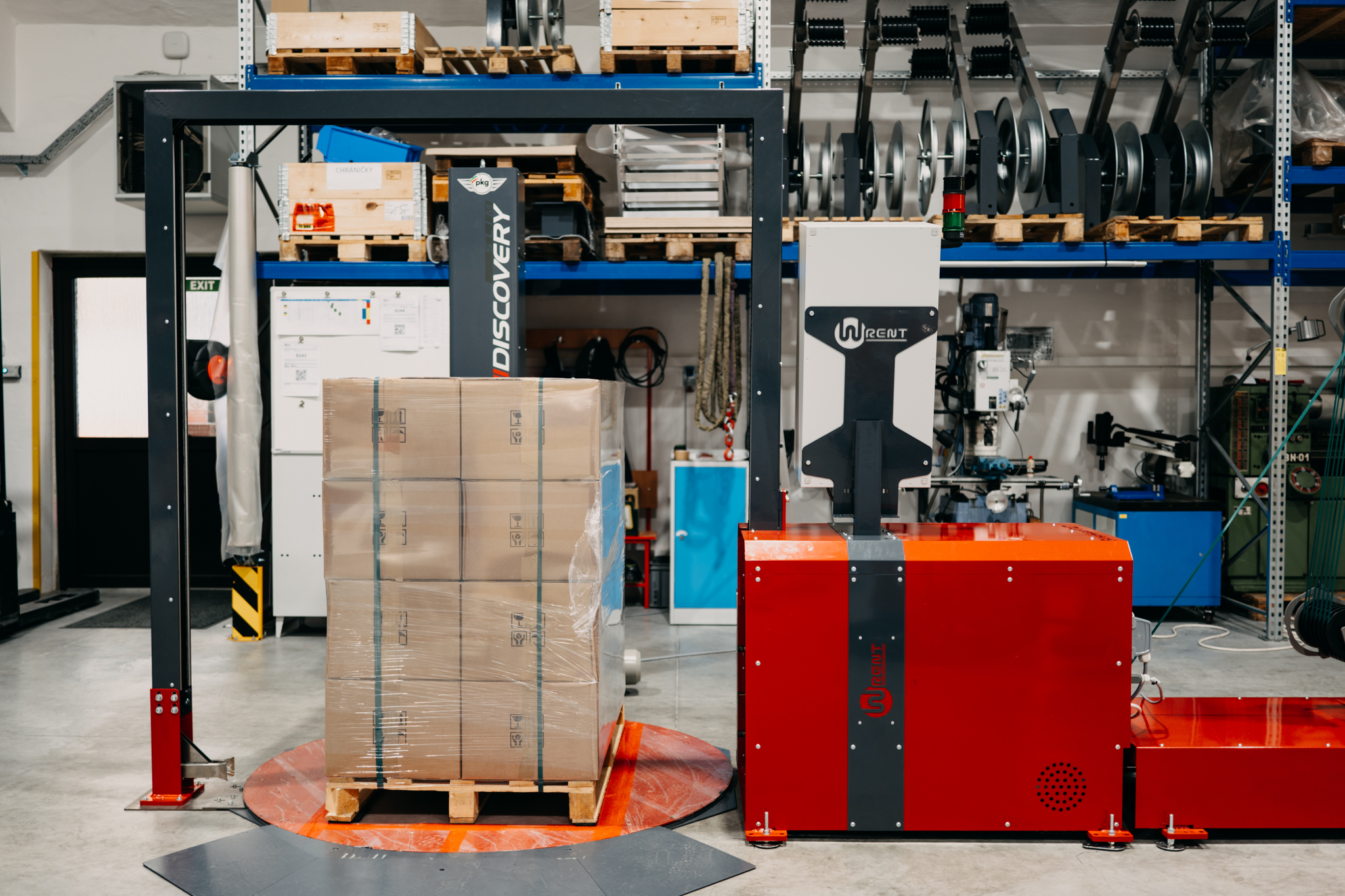

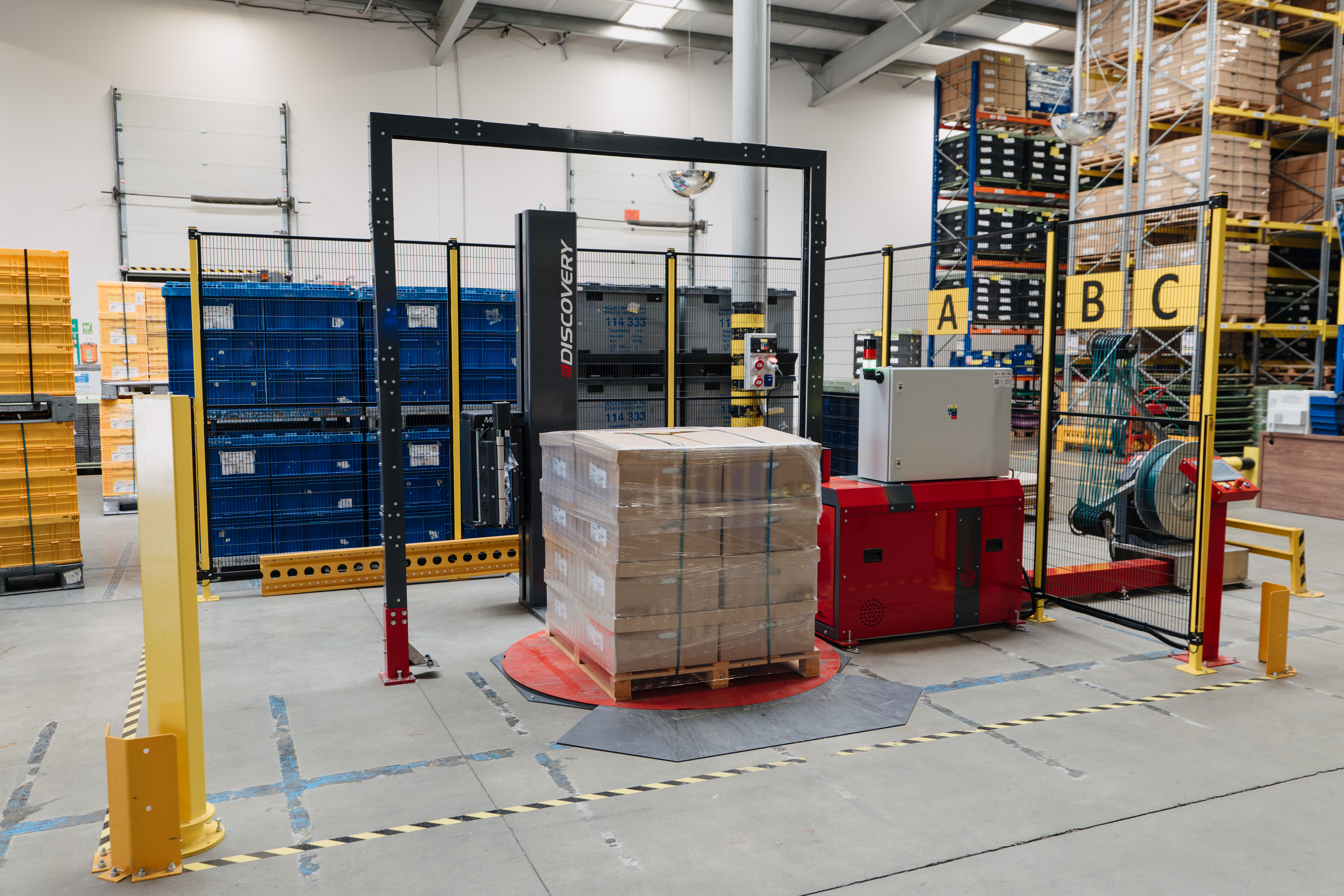

Ukážky z realizovaných inštalácií.
Postaráme sa o technológiu počas celej jej životnosti.
Zabezpečujeme návrh, montáž, uvedenie do prevádzky, školenie, záručný aj pozáručný servis a dostupnosť náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Pošlite nám základné informácie o vašej palete, výrobku a požadovanom výkone. Naši technici pripravia vhodnú konfiguráciu.
Aké procesy stroj vykonáva?
V jednom pracovisku automaticky páskuje paletu PP alebo PET páskou a následne ju balí do stretch fólie.
Aká je napínacia sila pásky?
Napínaciu silu možno plynule regulovať v rozsahu od 50 do 3 500 N.
Aké typy toční sú dostupné?
K dispozícii je základná točňa, TRANSPALLET a nízka točňa SLIM v rôznych priemeroch a nosnostiach.
Je možné regulovať spotrebu fólie?
Áno. Podľa zvoleného vozíka fólie možno použiť mechanickú, elektromagnetickú alebo motorizovanú reguláciu s prednapínaním až 300 %.
Koľko baliacich programov možno uložiť?
Podľa konfigurácie je možné uložiť 6 až 99 baliacich cyklov.
Je možné stroj integrovať do automatickej linky?
Áno. Zabezpečíme dopravníky, bezpečnostné prvky aj komunikáciu s nadradeným riadiacim systémom.
Je dostupný servis a náhradné diely?
Áno. Poskytujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Prospekt Combo Sidehead Strapper.
Stiahnite si produktový prospekt so základnou technickou špecifikáciou, možnosťami konfigurácie a rozmerovými výkresmi.
Navrhneme Combo Sidehead Strapper pre vašu výrobu.
Pošlite nám základné informácie o palete, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť palety,
- fotografiu alebo technický výkres nákladu,
- požadovaný počet paliet za hodinu,
- počet a umiestnenie viazacích pások,
- požiadavky na ovinutie stretch fóliou,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
