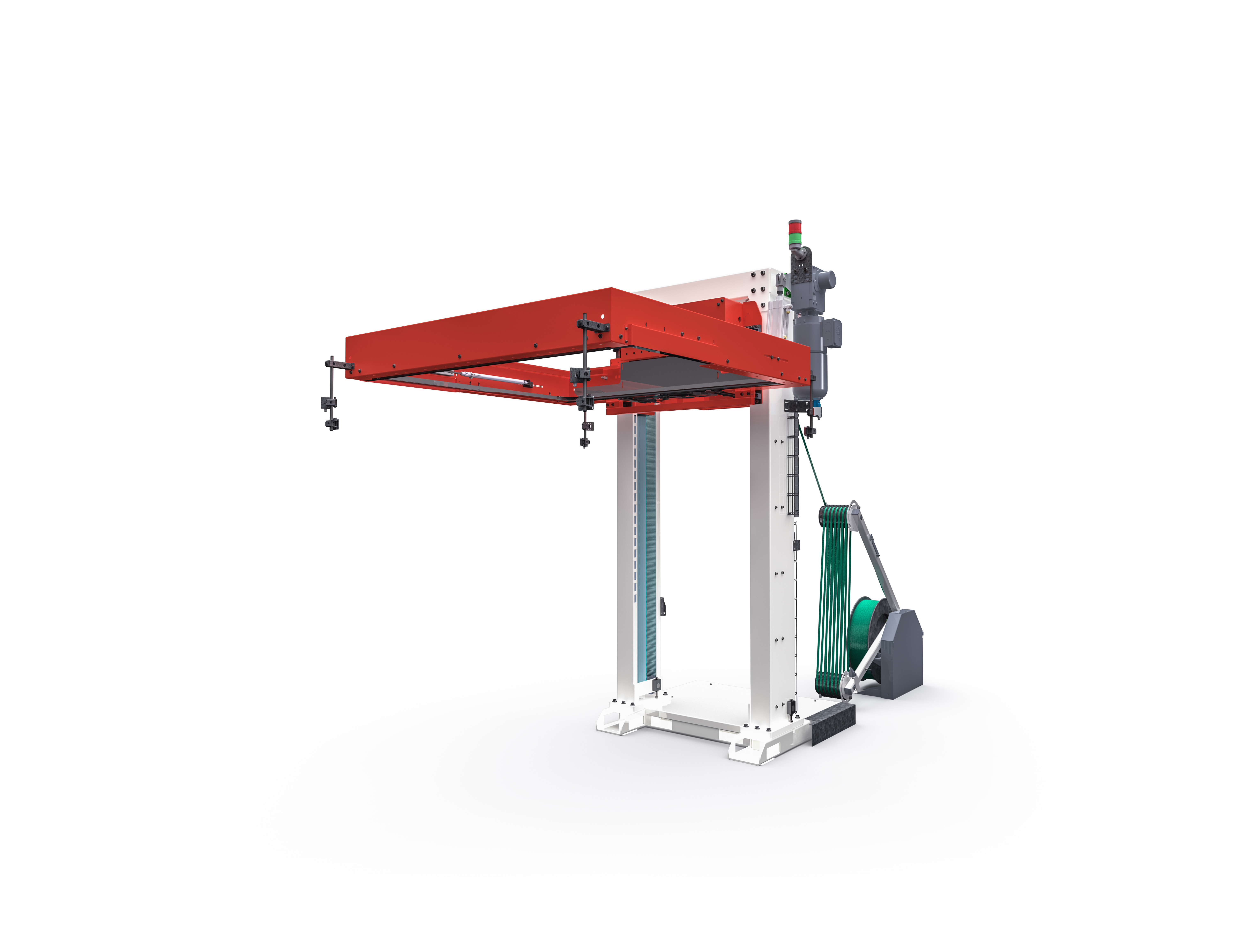

Horizontal Strapper
HORIZONTAL
STRAPPER
Plne automatický páskovací stroj na horizontálne zabezpečenie paliet a objemných výrobkov pomocou PP alebo PET viazacej pásky.
Bezpečná fixácia paliet bez manuálneho páskovania.
Horizontal Strapper automaticky vedie viazaciu pásku horizontálne okolo paletizovaného alebo voľne uloženého výrobku. Pásku napne, spojí vibračným zvarom a pripraví náklad na ďalšiu manipuláciu, skladovanie alebo expedíciu.

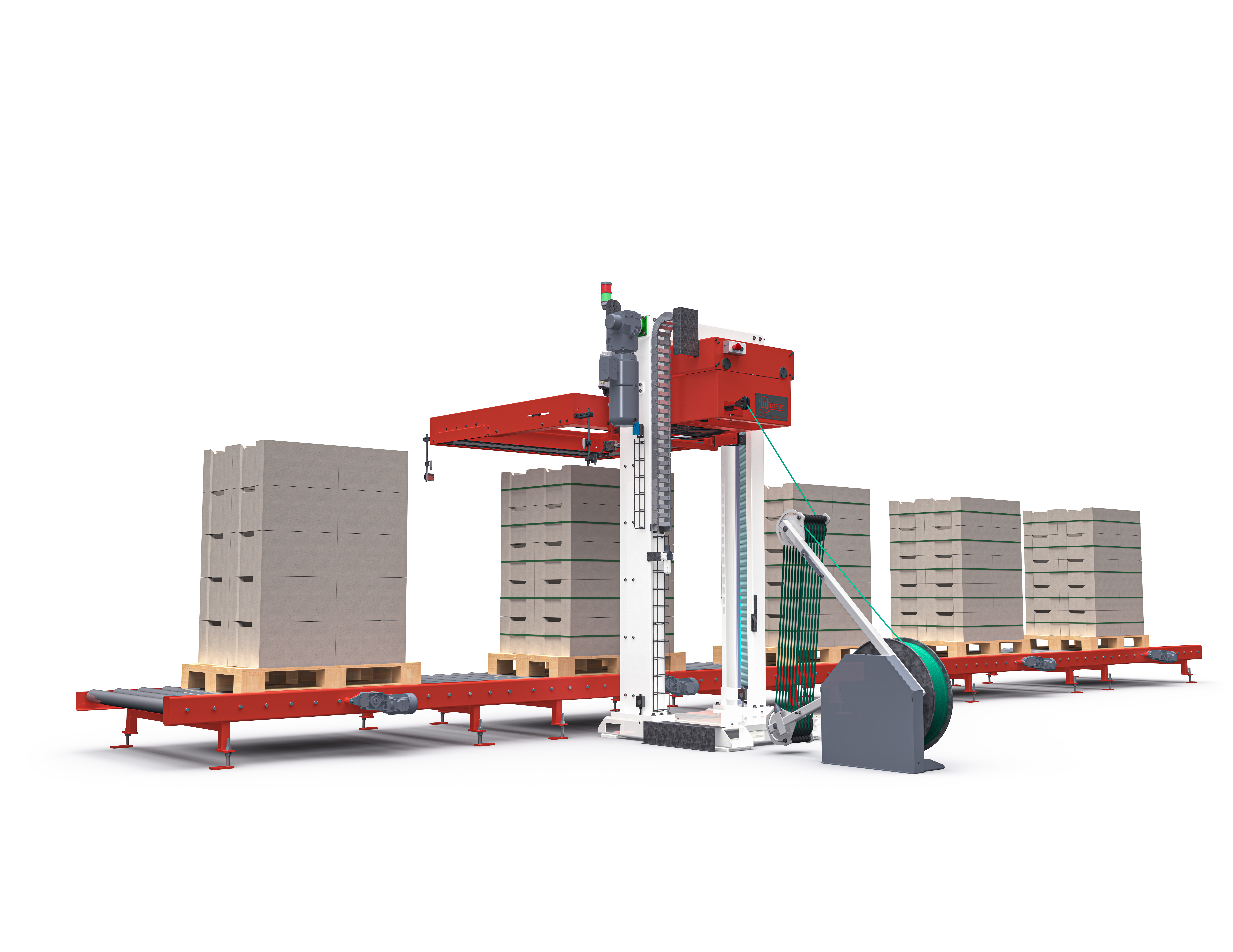

Stroj môže fungovať ako samostatné pracovisko alebo ako plne integrovaná súčasť automatickej výrobnej, baliacej či logistickej linky.
Čo stroj robí?
Automaticky obopne výrobok PP alebo PET páskou, nastavene ju napne a vytvorí pevný spoj bez použitia kovovej spony.
Pre koho je určený?
Pre výrobné a logistické prevádzky, ktoré potrebujú opakovateľné páskovanie paliet, balíkov alebo objemných priemyselných výrobkov.
Čo zákazník získa?
Vyššiu produktivitu, stabilnú kvalitu páskovania, nižší podiel manuálnej práce a bezpečnejšiu manipuláciu s hotovým nákladom.
Rozmery rámu, výška páskovacích pozícií, počet cyklov, dopravníky aj komunikácia s linkou sa navrhujú individuálne.
Výkon a spoľahlivosť pre priemyselnú prevádzku.
Robustná konštrukcia a priemyselné komponenty umožňujú dlhodobú prevádzku aj vo viaczmenných výrobných procesoch.
Horizontálne páskovanie bez manuálnej obsluhy.
Stroj automaticky vykoná zavedenie, napnutie, zváranie a odstrihnutie pásky podľa nastavenej páskovacej sekvencie.
Plynulé nastavenie podľa typu výrobku a požadovanej fixačnej sily.
Rýchle a spoľahlivé zavádzanie pásky v každom pracovnom cykle.
Priemyselná páskovacia hlava s vibračným zváraním PP alebo PET pásky.
Lepšie priblíženie k výrobku a spoľahlivé páskovanie rôznych rozmerov nákladu.
Siemens S7-1200 a programovateľné sekvencie.
Ovládací systém umožňuje nastavovať páskovacie pozície, počet pások, napínaciu silu a manuálne riadiť jednotlivé funkcie stroja.
Pozrite si Horizontal Strapper v prevádzke.
Ukážka automatického horizontálneho páskovania paletizovaných výrobkov vo výrobnej linke.
Jeden automatický cyklus od zavedenia po zvar.
Po prijatí signálu z nadradeného systému sa páskovací rám presunie do nastavenej výšky. Páskovacia hlava následne vykoná kompletný páskovací cyklus.
Snímače alebo nadradené PLC potvrdia správnu polohu nákladu.
Rám sa pomocou remeňového pohonu presunie do požadovanej výšky.
Páska sa automaticky zavedie okolo výrobku a napne nastavenou silou.
Konce pásky sa pevne spoja bez potreby kovovej spony alebo ďalšieho spojovacieho materiálu.
Automatický páskovací rám sa presúva do naprogramovanej výšky palety.
Základné technické parametre.
Finálna konfigurácia a rozmery stroja sa vždy prispôsobujú konkrétnemu výrobku, dispozícii linky a požadovanému výkonu.
Uvedené parametre predstavujú základnú konfiguráciu. Rozmery páskovacieho rámu, počet páskovacích pozícií a ďalšie parametre sa navrhujú podľa aplikácie zákazníka.
Rozmery a priestorové nároky stroja.

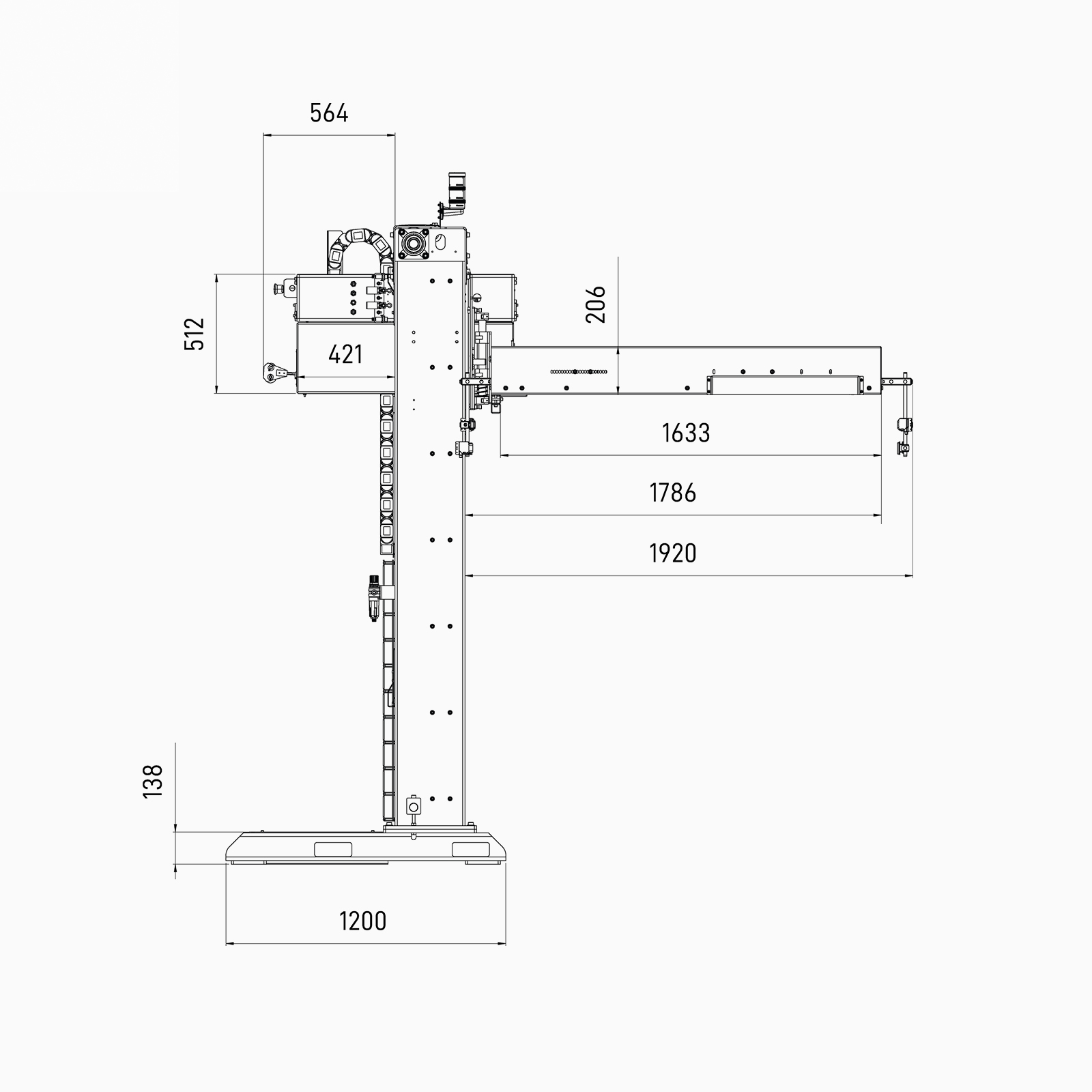

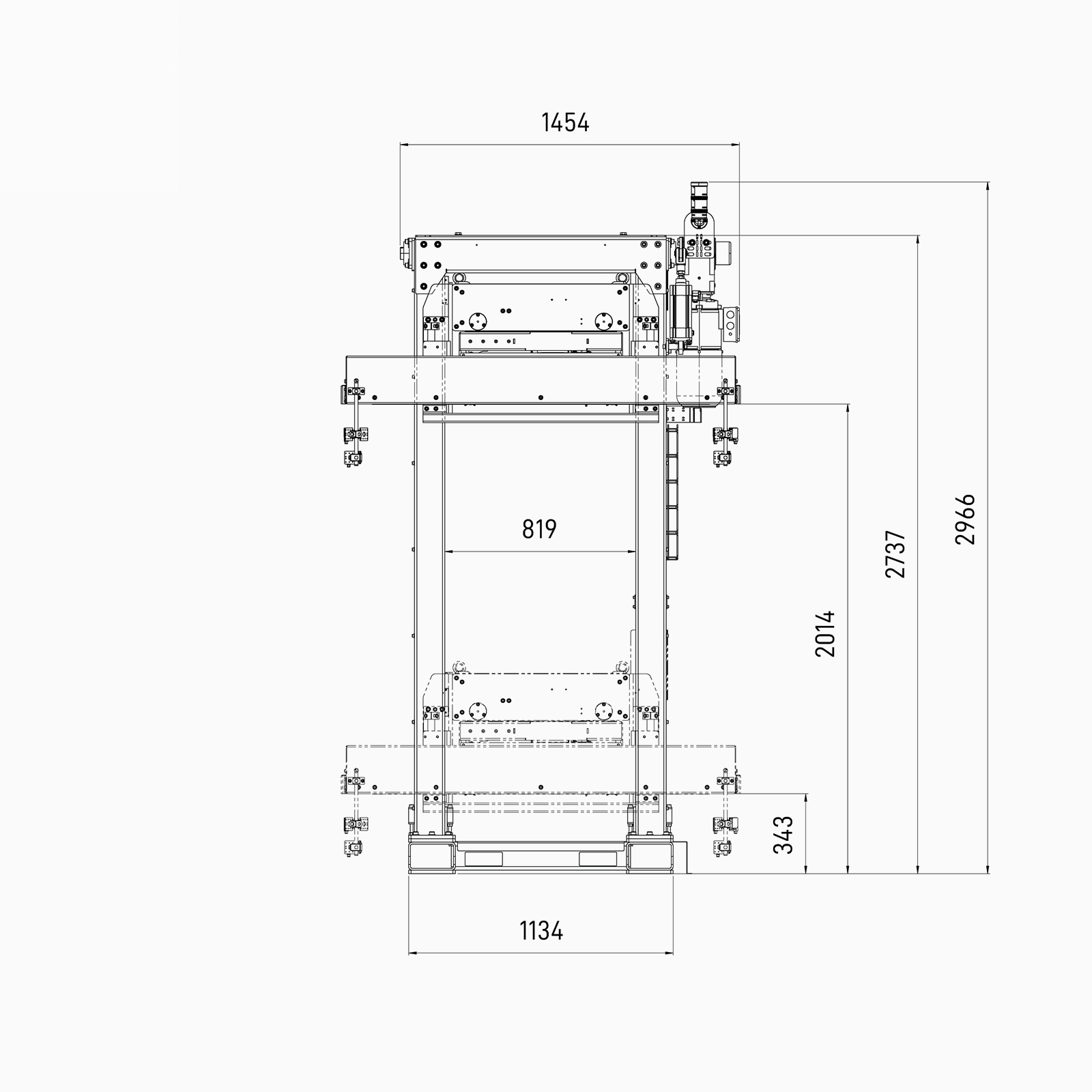

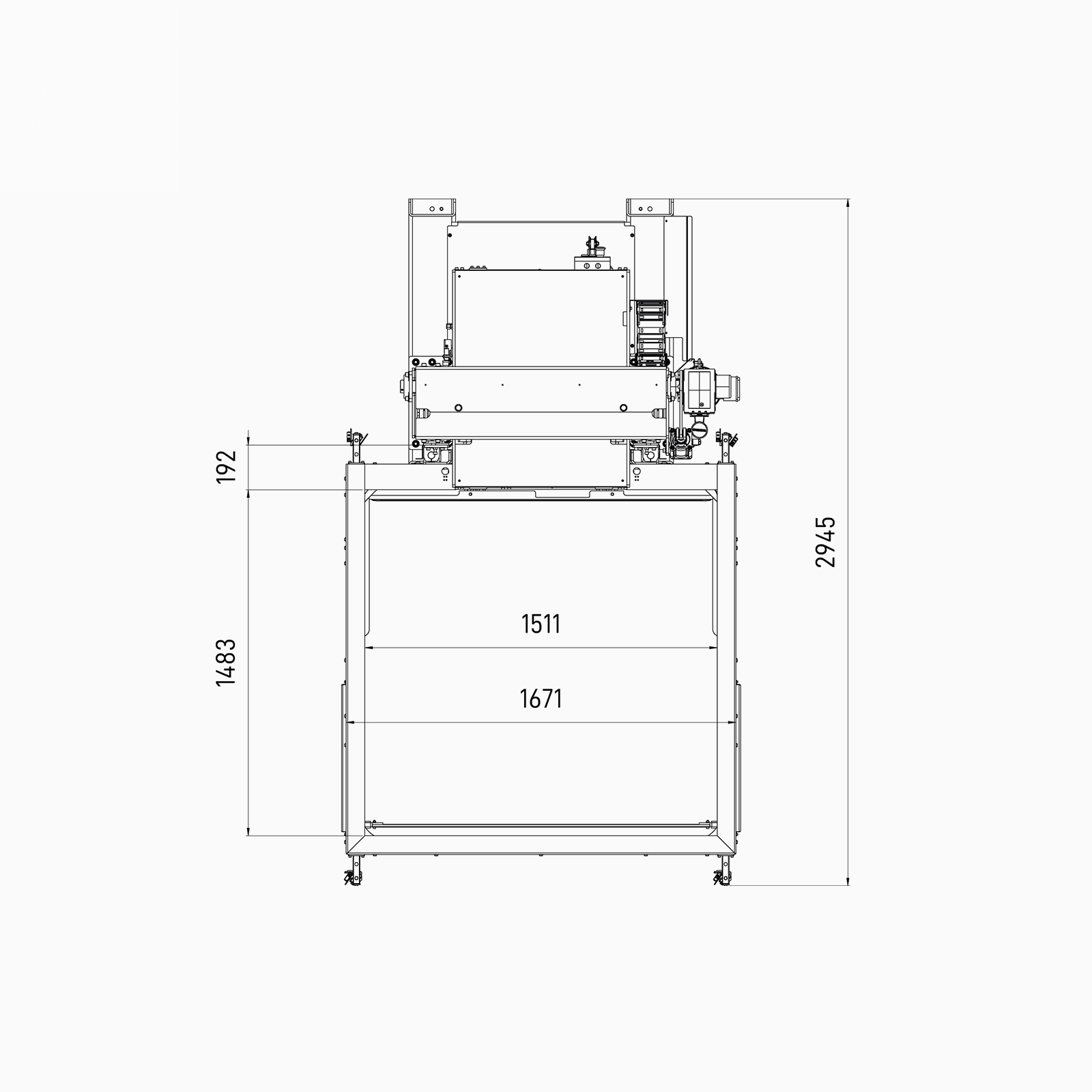

Výkresy zobrazujú referenčné vyhotovenie Horizontal Strapper. Rozmery rámu, pracovná výška aj výsuv páskovacej časti sa pri každom projekte prispôsobujú výrobku a dispozícii linky.
.jpg)
.jpg)
Výkresy sú orientačné a predstavujú jednu z realizovaných konfigurácií. Záväzný rozmerový výkres pripravíme až po potvrdení výrobku, počtu páskovacích pozícií a nadväzujúcich dopravníkov.
PP alebo PET páska podľa typu výrobku.
Správny druh pásky vyberáme podľa hmotnosti, stability a spôsobu manipulácie s baleným výrobkom.
Polypropylénová páska
Ekonomické a flexibilné riešenie pre ľahšie a stredne ťažké výrobky.
- nižšie prevádzkové náklady,
- vysoká flexibilita,
- vhodná pre kartóny a ľahšie výrobky,
- šírky 12, 16 alebo 19 mm.
Polyesterová páska
Pevné riešenie pre ťažké palety a výrobky vystavené vyššiemu dynamickému zaťaženiu.
- vysoká pevnosť v ťahu,
- odolnosť voči dynamickému zaťaženiu,
- vhodná pre stavebné materiály,
- v mnohých aplikáciách nahrádza oceľovú pásku.
Stroj prispôsobíme vašej prevádzke.
Horizontal Strapper nevyrábame ako univerzálny sériový produkt. Každý projekt navrhujeme podľa výrobku, páskovacej sekvencie a požiadaviek zákazníka.
Trojstupňová signalizácia
Svetelný maják informujúci o stave stroja, poruche a nízkom množstve pásky.
Výsuv páskovacej hlavy
Voliteľný výsuv hlavy až 500 mm pre rôzne rozmery a tvary výrobkov.
Dátová komunikácia
Komunikácia s nadradeným PLC, výrobným systémom, ERP alebo MES.
Bezpečnostné riešenie
Ochranné oplotenie, optické závory, bezpečnostné dvere a núdzové zastavenie.
Dopravníkové systémy
Valčekové, reťazové alebo individuálne dopravníky podľa druhu nákladu.
Farebnosť RAL
Individuálne farebné vyhotovenie konštrukcie podľa vizuálneho štandardu zákazníka.
Centrovanie výrobku
Automatické nastavenie nákladu do správnej polohy pred páskovaním.
Identifikácia výrobkov
Čiarové kódy, QR systémy, tlač etikiet a automatická zmena programu.
Viac než iba samostatný stroj.
Navrhneme kompletné automatizované pracovisko vrátane manipulácie s výrobkom, dopravníkov, bezpečnostných prvkov, elektrického zapojenia a komunikácie s nadradeným systémom.
Technológia pre výrobu aj logistiku.
Horizontal Strapper je vhodný všade tam, kde je potrebné zabezpečiť stabilitu objemného alebo paletizovaného tovaru.
Stavebné materiály
Betónové výrobky, dlažba, tehly a ďalšie paletové jednotky.
Drevospracujúci priemysel
Drevené výrobky, doskové materiály a nábytkové dielce.
Papier a kartón
Kartónové obaly, papierové výrobky a stohované balenia.
Nápojový priemysel
Prepravky, skupinové balenia a paletizované nápoje.
Kovospracujúci priemysel
Oceľové sudy, profily a objemné kovové výrobky.
Logistika a distribúcia
Automatické expedičné a baliace linky.
Jeden proces. Štyri dôležité kroky.

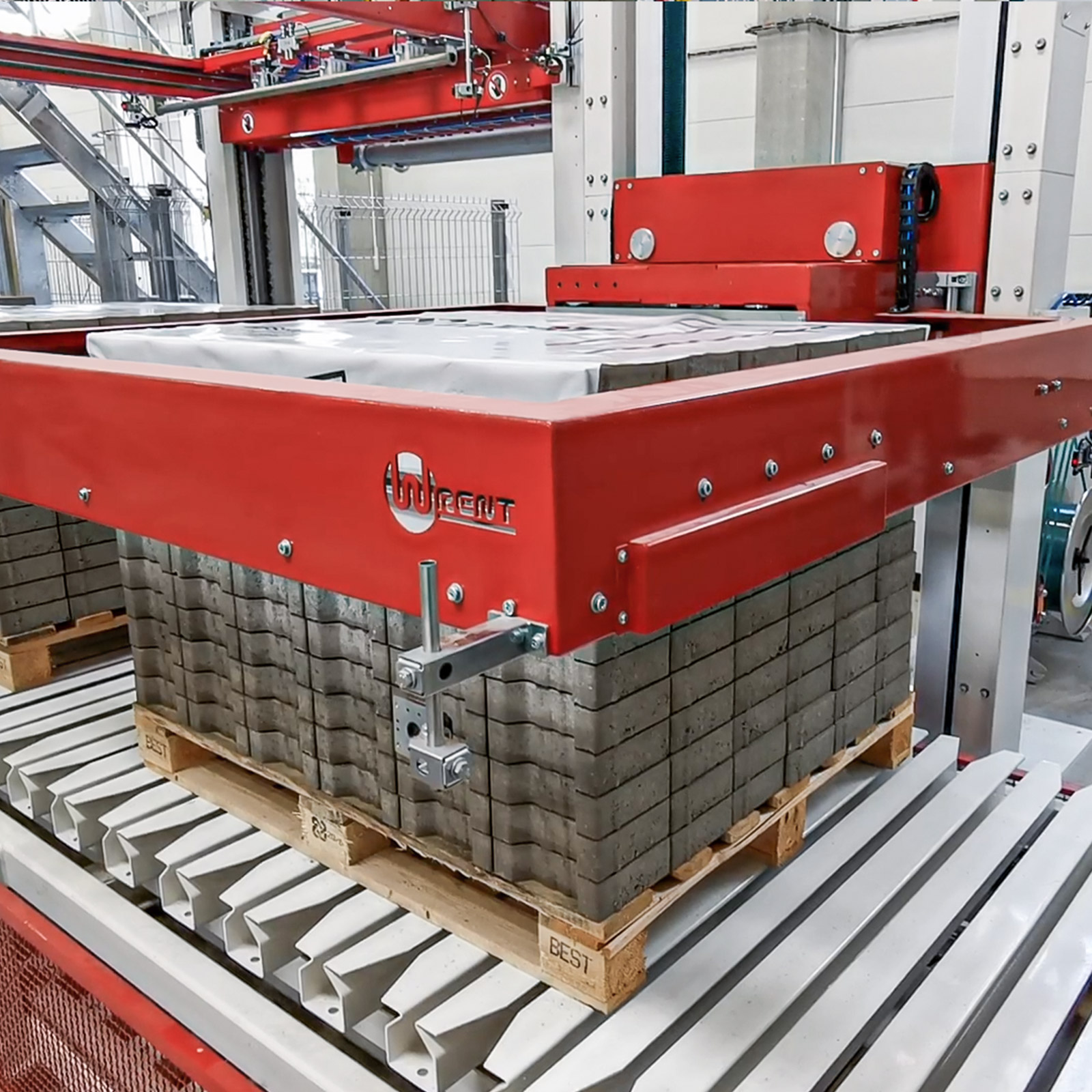

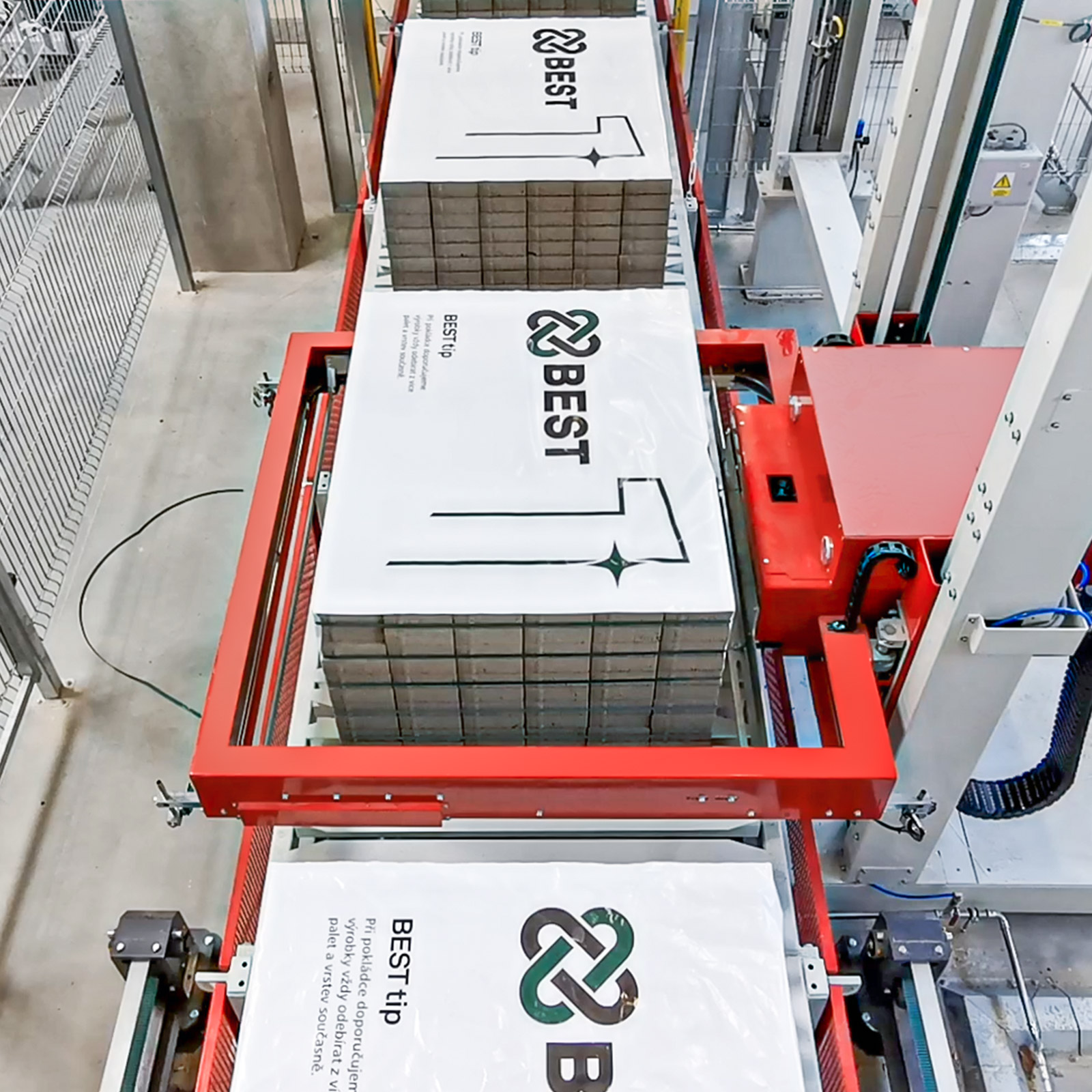

Fotografie zachytávajú reálne pracovisko pri automatickom balení betónových výrobkov. Paleta prechádza dopravníkovou linkou, ochranná fólia sa aplikuje bez manuálneho zásahu a Horizontal Strapper následne vytvorí viac horizontálnych pások v nastavených výškach.

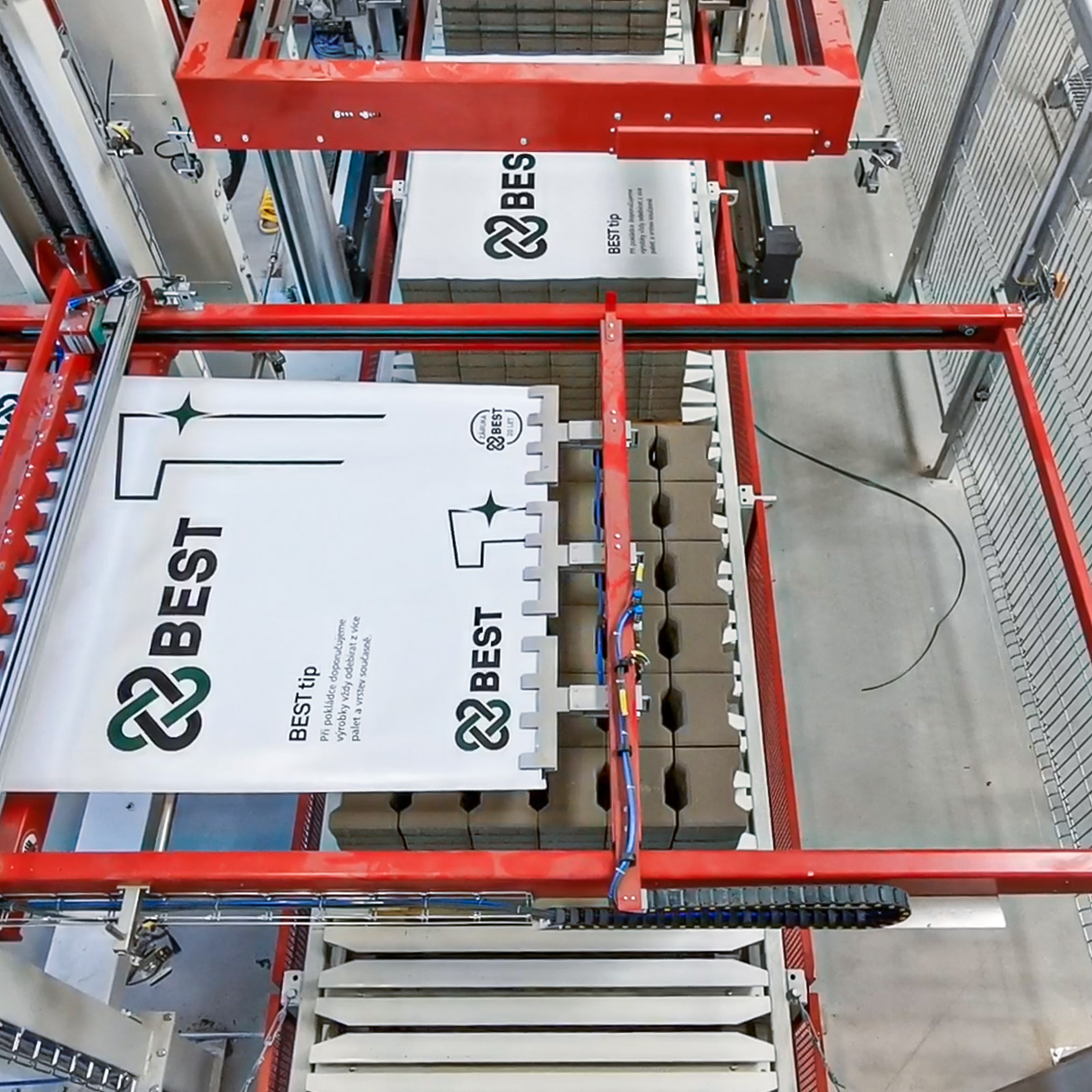

Aplikácia ochrannej fólie
Prekryvacia fólia chráni hornú časť palety ešte pred páskovaním.
Presná poloha v linke
Dopravníkový systém dopraví paletu do nastavenej páskovacej pozície.

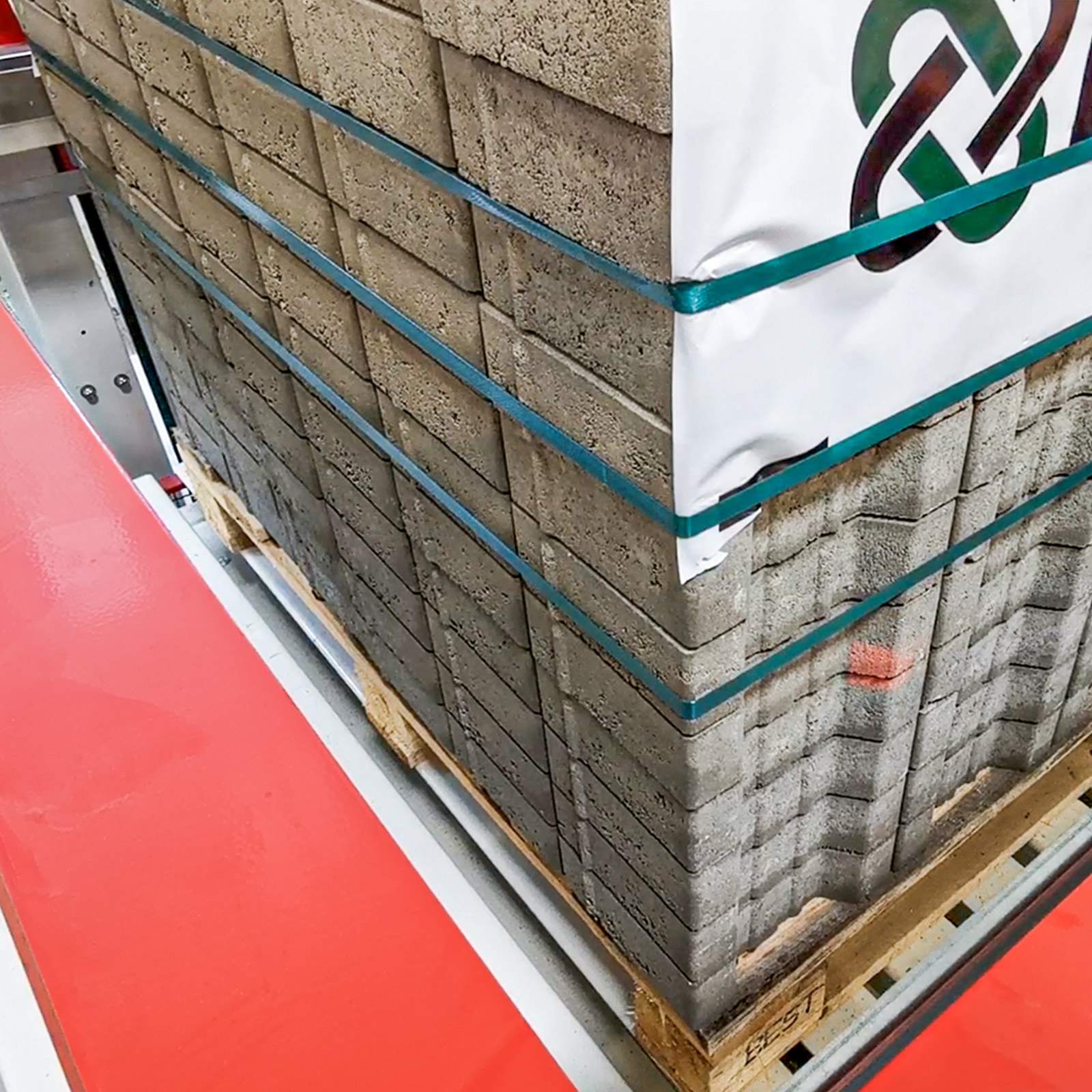

Paleta pripravená na expedíciu
Viacnásobné páskovanie zvyšuje stabilitu počas manipulácie a dopravy.
Technológia overená v rôznych odvetviach.
Horizontal Strapper sme dodali do výroby stavebných materiálov, nápojového priemyslu, kovospracujúcej výroby aj automatických expedičných liniek.
BEST, a.s.
Automatizácia páskovania betónových výrobkov na viacerých výrobných linkách. Riešenie bolo prispôsobené rozmerom paliet, požadovanému výkonu a nadväzujúcim dopravníkom.
AZ BETÓN
Automatizácia páskovania pred expedíciou.
Stadreko
Horizontal Strapper integrovaný do expedičnej linky.
B & BC s.r.o.
Páskovanie výrobkov rôznych rozmerov pri vysokej produktivite.
City Stone Design
Stabilizácia výrobkov určených na skladovanie a expedíciu.
Polbruk
Automatické páskovanie vo výrobnej a expedičnej linke.
Greif
Automatická fixácia skupín sudov pred expedíciou.
Heineken
Páskovanie prepraviek v nepretržitej dopravníkovej linke.
Postaráme sa o technológiu počas celej jej životnosti.
Konštrukcia stroja umožňuje jednoduchý prístup k servisným miestam. Zabezpečujeme záručný aj pozáručný servis, preventívnu údržbu a dodávku náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Nenašli ste odpoveď? Pošlite nám základné informácie o vašom výrobku a naši technici navrhnú vhodné riešenie.
Je možné stroj používať samostatne?
Áno. Horizontal Strapper môže fungovať ako samostatné pracovisko alebo ako integrovaná súčasť automatickej linky.
Je možné stroj integrovať do existujúcej linky?
Áno. Stroj je navrhnutý pre integráciu do nových aj existujúcich výrobných, baliacich a logistických liniek.
Aké viazacie pásky je možné používať?
Stroj používa PP alebo PET pásky so šírkou 12, 16 alebo 19 mm podľa konfigurácie a aplikácie.
Aká je maximálna napínacia sila?
Napínaciu silu je možné regulovať v rozsahu od 100 do 4 500 N.
Je možné prispôsobiť rozmery stroja?
Áno. Rozmery rámu, páskovacie pozície, výška dopravníka aj celková konfigurácia sa navrhujú podľa výrobku zákazníka.
Akou technológiou sa páska spája?
Páska sa spája vibračným zváraním bez použitia kovových spôn.
Koľko pások môže stroj aplikovať?
Počet a pozície pások sa programujú podľa výrobku a požiadaviek konkrétnej výrobnej aplikácie.
Prospekt Horizontal Strapper.
Stiahnite si dvojjazyčný produktový prospekt so základnou špecifikáciou, možnosťami rozšírenia, rozmerovými výkresmi a ukážkou realizácie.
Navrhneme Horizontal Strapper pre vašu výrobu.
Pošlite nám základné informácie o výrobku, rozmeroch, hmotnosti a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť výrobku,
- fotografiu alebo technický výkres,
- požadovaný počet cyklov za hodinu,
- počet a umiestnenie viazacích pások,
- informáciu o existujúcej výrobnej linke.
Potrebujete odporučiť vhodnú konfiguráciu?
Kontaktujte nás a naši špecialisti s vami prejdú celý výrobný a baliaci proces.
Odoslať dopyt e-mailom
