AARS-P
AARS-P
Automatický aplikátor pre priečnu aplikáciu prekrývacej fólie, jutovej sieťky, papiera alebo miralonu. Určený pre zástavbu do dopravníkových tratí automatických baliacich liniek.
Automatické prekrytie palety priamo v baliacej linke.

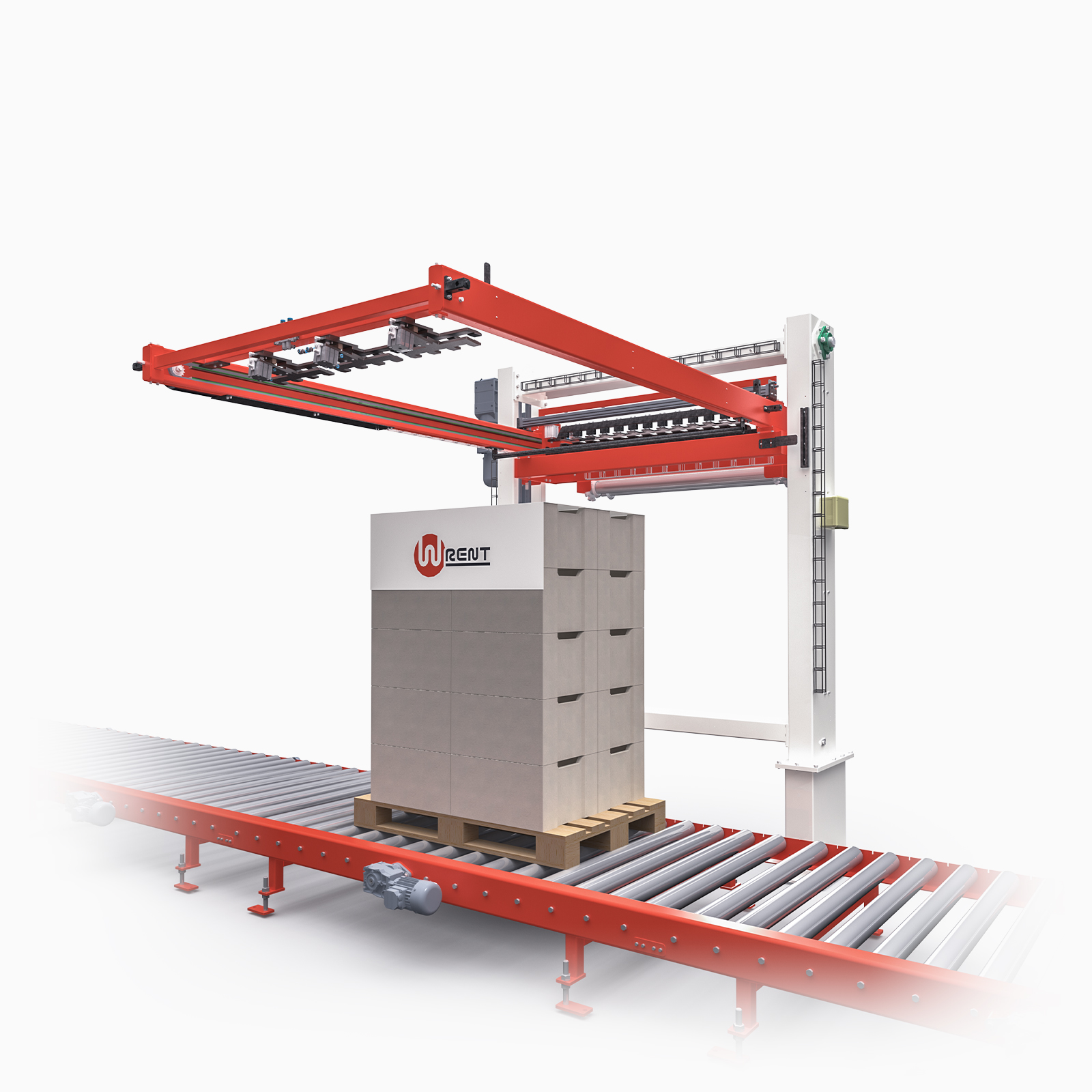

AARS-P sa skladá z dvoch oceľových stĺpov a priečneho nosníka umiestneného bokom dopravníkovej trate. Horizontálny vozík nesie rolku prekrývacieho materiálu a vykonáva presnú priečnu aplikáciu nad paletou.
Stroj je určený pre fóliu, papier, miralon alebo jutovú sieťku a môže byť integrovaný do automatických baliacich pracovísk.
Čo stroj robí?
Automaticky odmeria, odreže a aplikuje zvolený prekrývací materiál na hornú časť paletovej zásielky.
Kde sa používa?
V dopravníkových tratiach automatických baliacich liniek pred ovinutím palety stretch fóliou.
Čo zákazník získa?
Presnú a opakovateľnú aplikáciu materiálu bez manuálneho zásahu obsluhy.
Výška rámu, poloha rolky, dĺžka aplikovaného listu a spôsob komunikácie s nadradeným systémom sa prispôsobujú konkrétnej prevádzke.
Presná aplikácia a spoľahlivá priemyselná prevádzka.
AARS-P kombinuje robustnú oceľovú konštrukciu, presné snímanie polohy a pneumatický rezací systém.
Dlhá životnosť v priemyselnej prevádzke.
Dva oceľové stĺpy a priečny nosník vytvárajú stabilný základ pre presnú a opakovateľnú aplikáciu materiálu.
Pneumatický motor s oceľovým rezným kotúčom pri tlaku 5 barov.
Mechanické centrovanie pre presnú polohu aplikovaného listu.
Inkrementálne snímače na motoroch pre presnú dĺžku a polohu listu.
Priemyselné pneumatické komponenty pre stabilnú prevádzku.
Rýchla výmena rolky a automatická kontrola materiálu.
Systém signalizuje koniec alebo pretrhnutie fólie či sieťky a zjednodušuje výmenu rolky.
Pozrite si AARS-P v prevádzke.
Ukážka automatického odvinutia, delenia a aplikácie prekrývacieho materiálu na paletovú zásielku.
Presná aplikácia v štyroch automatických krokoch.
Výška tovaru sa sníma fotobunkou. Stroj následne odvinie nastavenú dĺžku listu, uchytí ho klapkami, oddelí rezacím kotúčom a aplikuje na hornú časť palety.
Detekcia výšky tovaru
Fotobunka automaticky zistí výšku paletovej zásielky a pripraví aplikátor do správnej pracovnej polohy.
Odvinutie nastavenej dĺžky
Motor odvinie presnú dĺžku fólie, papiera, miralonu alebo sieťky podľa nastavenej hodnoty v milimetroch.
Uchytenie a presné rezanie
Pohyblivé klapky materiál prichytia a pneumaticky poháňaný oceľový kotúč ho presne oddelí.
Automatické prekrytie zásielky
Horizontálny vozík presunie pripravený list nad paletu a presne ho uloží na hornú plochu nákladu.
Základné technické parametre.
Finálna konfigurácia sa prispôsobuje typu materiálu, šírke rolky, rozmerom palety a požadovanému výkonu baliacej linky.
Uvedené parametre predstavujú základnú konfiguráciu. Rozmery rámu a pracovná výška sa navrhujú podľa dispozície baliacej linky.
Jeden aplikátor pre viac druhov prekrytia.
Výber materiálu závisí od požadovanej ochrany palety, typu nákladu a ďalšieho baliaceho procesu.
Prekrývacia fólia
Ochrana hornej časti palety pred prachom, vlhkosťou a znečistením.
Papier
Vhodný ako separačná alebo ochranná vrstva pri vybraných priemyselných aplikáciách.
Miralon
Jemná ochranná vrstva pre výrobky citlivé na poškriabanie alebo tlak.
Jutová sieťka
Priedušné prekrytie vhodné pre materiály, ktoré vyžadujú cirkuláciu vzduchu.
Možnosť aplikácie dvoch rozdielnych materiálov.
AARS-P môže byť vybavený dodatočným registrom pre automatické striedanie dvoch prekrývacích materiálov.
Druhý register
Dodatočná rolka umožňuje používať dva rozdielne materiály v jednom pracovisku.
Papier + fólia
Kombinácia separačnej vrstvy a ochranného prekrytia proti vlhkosti.
Miralon + fólia
Jemná ochrana povrchu doplnená o vonkajšie prekrytie palety.
Sieťka + fólia
Možnosť voľby medzi priedušným a uzavretým prekrývacím materiálom.
Súčasť automatickej baliacej linky.
AARS-P sa montuje bokom dopravníkovej trate a môže spolupracovať s baliacim strojom, dopravníkmi, snímačmi aj nadradeným riadiacim systémom.
Posúdime rozmery paliet, druh materiálu, výkon linky a požadovaný spôsob aplikácie.
Navrhneme rozmery rámu, pracovnú výšku a umiestnenie aplikátora podľa dispozície prevádzky.
Technológiu mechanicky prispôsobíme existujúcemu alebo novému dopravníkovému systému.
Zabezpečíme napájanie, bezpečnostné prvky, fotobunky a potrebné snímače.
Aplikátor napojíme na riadiaci systém linky a nastavíme komunikáciu so systémom SIEMENS S7.
Zabezpečíme montáž, testovanie, nastavenie stroja a zaškolenie obsluhy.
Pre automatické baliace a expedičné linky.
Aplikátor je vhodný pre prevádzky, kde je potrebné automaticky chrániť hornú časť paletovej zásielky.
Stavebné materiály
Prekrytie paliet s výrobkami citlivými na prach a poveternostné podmienky.
Drevospracujúci priemysel
Ochrana balíkov, dosiek a ďalších plošných výrobkov pred expedíciou.
Logistika
Automatizované baliace uzly s rôznymi typmi paletových zásielok.
Výroba
Ochrana hotových výrobkov pred ovinutím alebo ďalším spracovaním.
Postaráme sa o technológiu počas celej jej životnosti.
Zabezpečujeme návrh, montáž, uvedenie do prevádzky, školenie, záručný aj pozáručný servis a dostupnosť náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Pošlite nám rozmery palety, typ materiálu a požadovaný výkon linky. Naši technici pripravia vhodnú konfiguráciu.
Aké materiály možno aplikovať?
Prekrývaciu fóliu, papier, miralon alebo jutovú sieťku.
Aká je podporovaná šírka materiálu?
Od 700 do 1 300 mm.
Ako sa určuje dĺžka listu?
Dĺžka sa nastavuje v milimetroch a presne odmeriava pomocou inkrementálnych snímačov.
Ako sa materiál oddeľuje?
Pneumaticky poháňaným rezacím systémom s oceľovým kotúčom.
Dokáže stroj pracovať s dvomi materiálmi?
Áno. Voliteľný druhý register umožňuje používať dve rozdielne rolky.
Je možné stroj integrovať do existujúcej linky?
Áno. Zabezpečíme mechanické, elektrické aj softvérové napojenie.
Poskytujete servis a náhradné diely?
Áno. Poskytujeme záručný aj pozáručný servis a dostupnosť náhradných dielov.
Navrhneme AARS-P pre vašu baliacu linku.
Pošlite nám základné informácie o palete, type prekrývacieho materiálu a požadovanom výkone. Na základe údajov navrhneme vhodné vyhotovenie aplikátora.
- rozmery a maximálnu výšku palety,
- typ prekrývacieho materiálu,
- šírku, hrúbku a priemer rolky,
- požadovanú dĺžku aplikovaného listu,
- rýchlosť a výšku dopravníkovej trate,
- požiadavku na jeden alebo dva registre.
