WRAPPING RING
MODEL M

Motorizovaný kruhový baliaci stroj pre rýchle, efektívne a ergonomické balenie zásielok do čiernej alebo čírej stretch fólie.

Otvoriť konfigurátor Stiahnuť prospekt

20 – 45 sorientačný čas zabalenia podľa veľkosti zásielky

motorizovanýpohon baliaceho kruhu

40 – 120odporúčaný počet balíkov denne

JEDINEČNÝ POMOCNÍK PRE EXPEDÍCIU

Motorizované balenie pre vyšší výkon, kratší pracovný cyklus a minimálnu fyzickú záťaž.

WRAPPING RING zabezpečuje anonymitu zabaleného tovaru a chráni ho pred prachom, vlhkosťou a znečistením. Model M je určený pre stredné a väčšie prevádzky s vyšším objemom zásielok.

Motorizovaný pohon baliaceho kruhu zrýchľuje pracovný cyklus a umožňuje obsluhe baliť zásielky pri minimálnej námahe. Robustná konštrukcia a široké možnosti konfigurácie umožňujú prispôsobiť zariadenie konkrétnemu typu zásielok aj pracovisku.

PRE KOHO JE MODEL M URČENÝ

Výkonné riešenie pre stredný až vyšší objem zásielok.

01E-shopy

02Logistické a expedičné centrá

03Výrobné firmy

04Predajcovia pneumatík

05Distribútori pneumatík

06Stavebný a technický tovar

07Vrecované produkty

08Prevádzky orientačne so 40 – 120 zásielkami denne

HLAVNÉ VÝHODY

Motorizovaný výkon pre pravidelné a intenzívnejšie balenie.

Motorizovaný pohon kruhu

Plynulé otáčanie baliaceho kruhu výrazne znižuje fyzickú námahu obsluhy.

Vyššia rýchlosť balenia

Kratší a opakovateľný pracovný cyklus pre prevádzky s vyšším objemom zásielok.

Ergonomická obsluha

Spustenie procesu pomocou ovládacieho prvku alebo nožného spínača bez ručného vedenia kruhu.

Regulácia rýchlosti a napnutia

Nastavenie procesu podľa typu fólie, rozmerov a stability balenej zásielky.

Vyšší denný výkon

Vhodné riešenie pre pravidelné balenie orientačne 40 až 120 zásielok denne.

Slovenská výroba

Vlastný návrh, výroba, servis a dostupnosť náhradných dielov od spoločnosti W rent.

WRAPPING RING V PREVÁDZKE

Pozrite si motorizované balenie v rôznych prevádzkach.

AKO STROJ FUNGUJE

Motorizovaný baliaci proces v štyroch jednoduchých krokoch.

Umiestnenie zásielky

Balík sa položí na zvolený pracovný stôl v strede baliaceho kruhu.

Zachytenie fólie

Koniec stretch fólie sa prichytí k zásielke.

Motorizované otáčanie kruhu

Po spustení sa baliaci kruh motorizovane otáča okolo zásielky a vytvára rovnomernú ochrannú vrstvu stretch fólie.

Ukončenie balenia

Fólia sa oddelí a zásielka je pripravená na expedíciu.

MODELOVÝ RAD M

Tri motorizované veľkosti pre rôzne rozmery a intenzitu balenia.

MODEL M

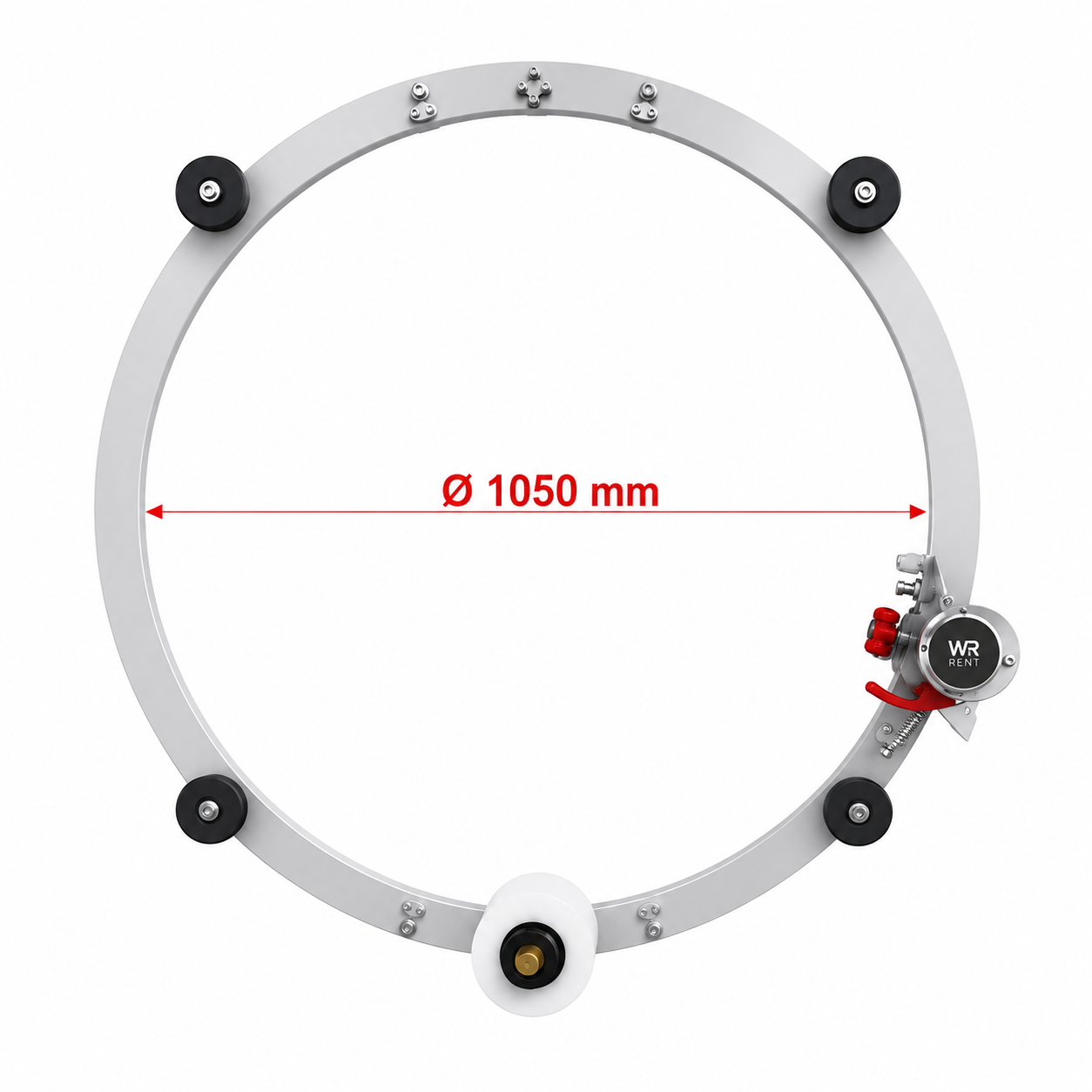

WR1050M

Vnútorný priemer kruhu 930 mm pre menšie a stredné zásielky.

max. 1050 × 730 × 1780 mm
max. 105 kg
32 ot./min

MODEL M

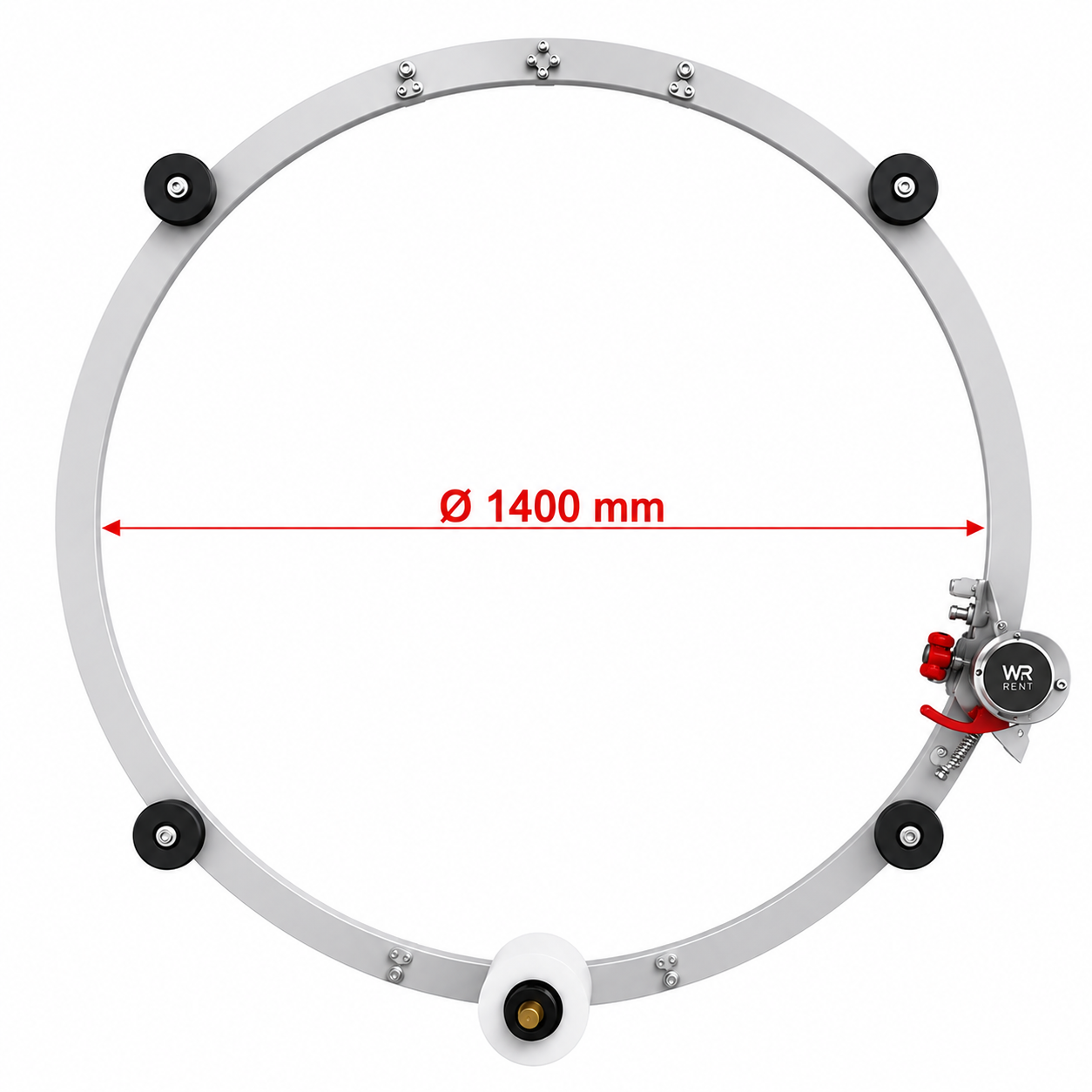

WR1400M

Vnútorný priemer kruhu 1 280 mm pre väčšie zásielky.

max. 1400 × 730 × 1955 mm
max. 120 kg
22 ot./min

MODEL M

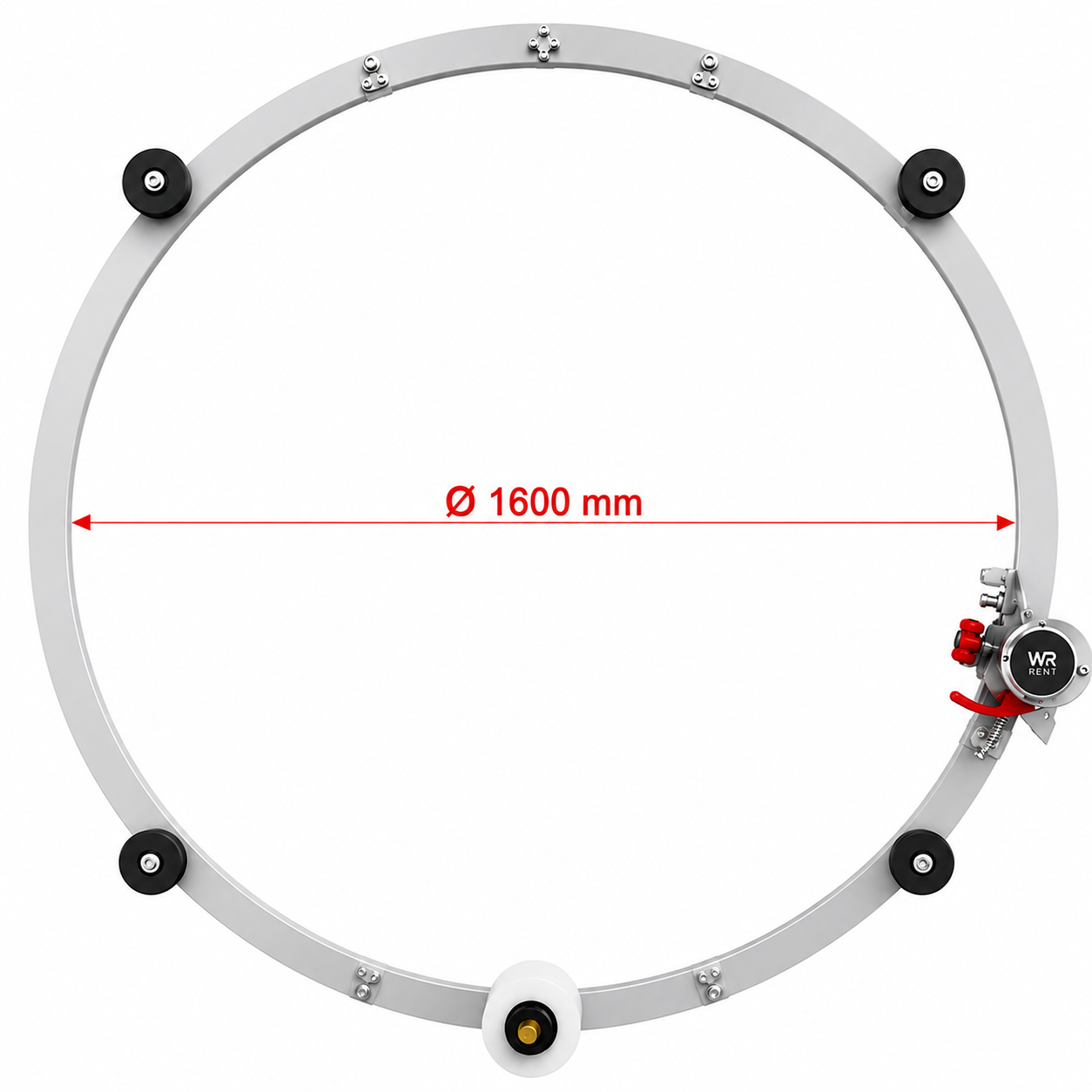

WR1600M

Vnútorný priemer kruhu 1 480 mm pre objemné zásielky.

max. 1600 × 1200 × 2015 mm
max. 145 kg
21 ot./min

TECHNICKÁ ŠPECIFIKÁCIA

Porovnanie modelov WR1050M, WR1400M a WR1600M.

Parameter	WR1050M	WR1400M	WR1600M
Typ zariadenia	Kruhový baliaci stroj – verzia M
Napájanie	1+N+PE, TN-S, 230 V AC / 50 Hz
Ovládacie napätie	24 V DC (PELV)
Menovitý príkon	0,37 kW
Istenie	16 A
Minimálny prierez kábla	3 × 1,5 mm²
Krytie	IP 54
Otáčky prstenca	32 ot./min 20 ot./min pri fólii 500 mm	22 ot./min 14 ot./min pri fólii 500 mm	21 ot./min 10 ot./min pri fólii 500 mm
Vnútorný priemer kruhu	930 mm 480 mm pri bublinkovej fólii	1 280 mm 800 mm pri bublinkovej fólii	1 480 mm 1 000 mm pri bublinkovej fólii
Čas zabalenia	orientačne cca 20 – 45 sekúnd podľa veľkosti zásielky
Odporúčaná intenzita používania	stredná až vyššia intenzita, orientačne 40 – 120 balíkov denne
Hlučnosť	< 70 dB(A)
Prevádzková teplota	+15 °C až +45 °C
Max. relatívna vlhkosť	do 70 %
Rozmery Š × D × V	1050 × 730 × 1780 mm	1400 × 730 × 1955 mm	1600 × 1200 × 2015 mm
Hmotnosť	max. 105 kg	max. 120 kg	max. 145 kg

* Hodnoty otáčok v zátvorke platia pri použití odvíjača fólie šírky 500 mm. Zmenšený využiteľný priemer kruhu platí pri použití odvíjača bublinkovej fólie.

Poznámka: Čas balenia a odporúčaný denný počet zásielok sú orientačné hodnoty navrhnuté na rozlíšenie modelov H a M. Skutočný výkon závisí od rozmerov zásielky, počtu vrstiev fólie, použitého príslušenstva, rýchlosti obsluhy a konkrétneho nastavenia stroja.

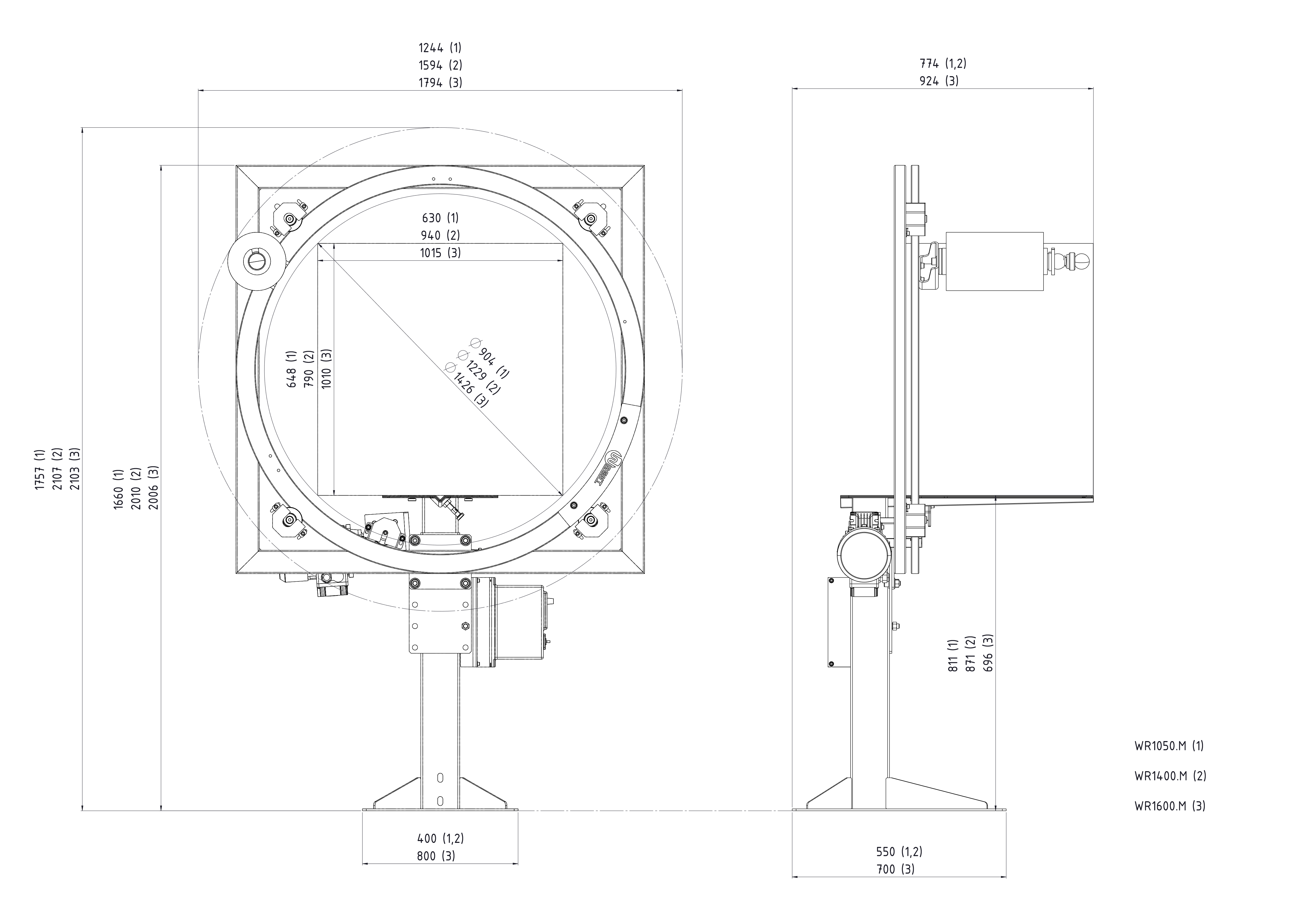

TECHNICKÝ VÝKRES

Rozmery a zástavbový priestor stroja.

PRÍSLUŠENSTVO

Prispôsobte stroj podľa typu zásielok a pracoviska.

Kotvenie a mobilita

Kotvenie do podlahy, mobilná alebo stabilizačná podložka.

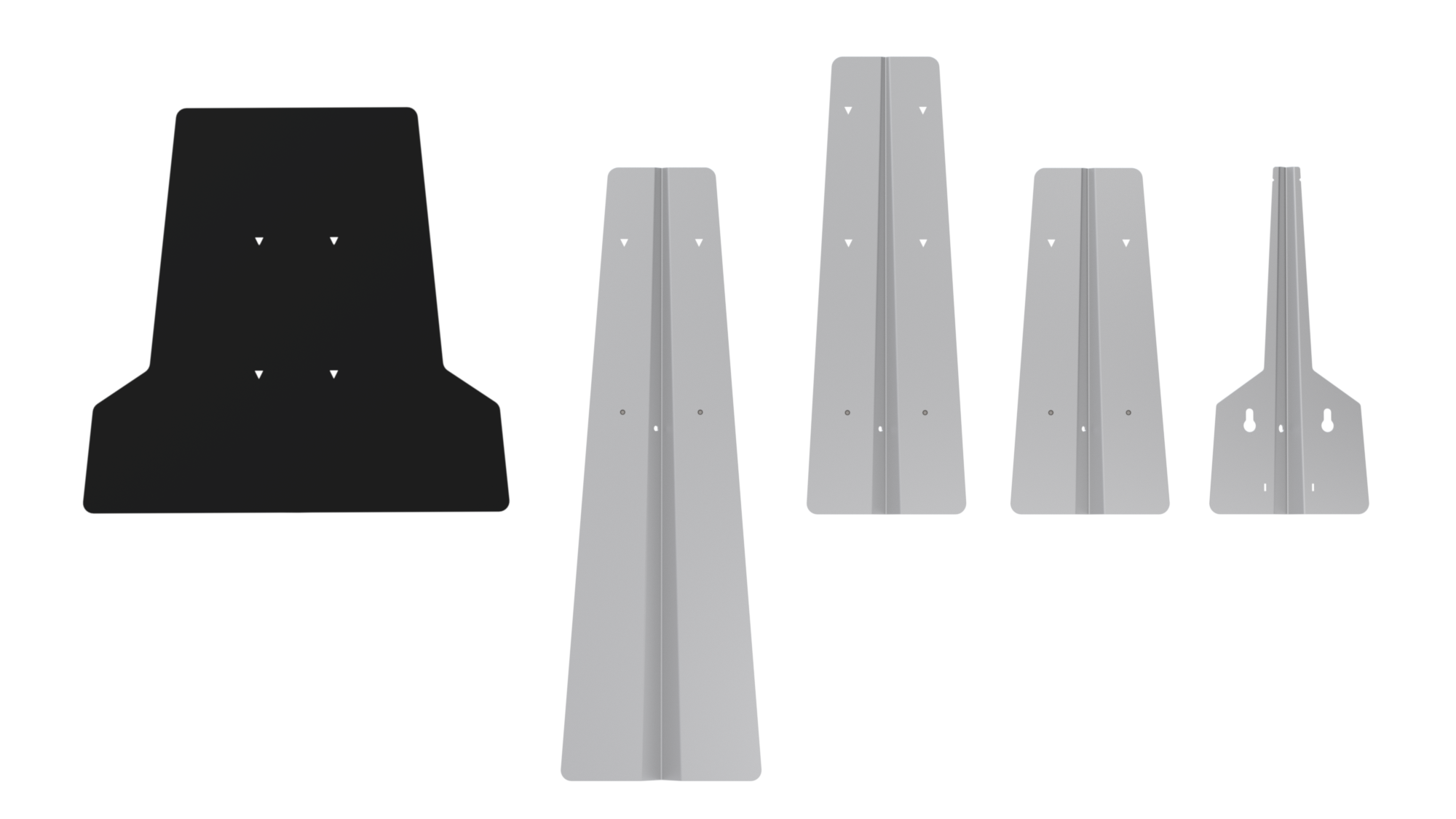

Baliace stoly

Varianty N, S, L, E, LE a prevedenie pre pneumatiky.

Odvíjače stretch fólie

Šírky 125, 250 alebo 500 mm.

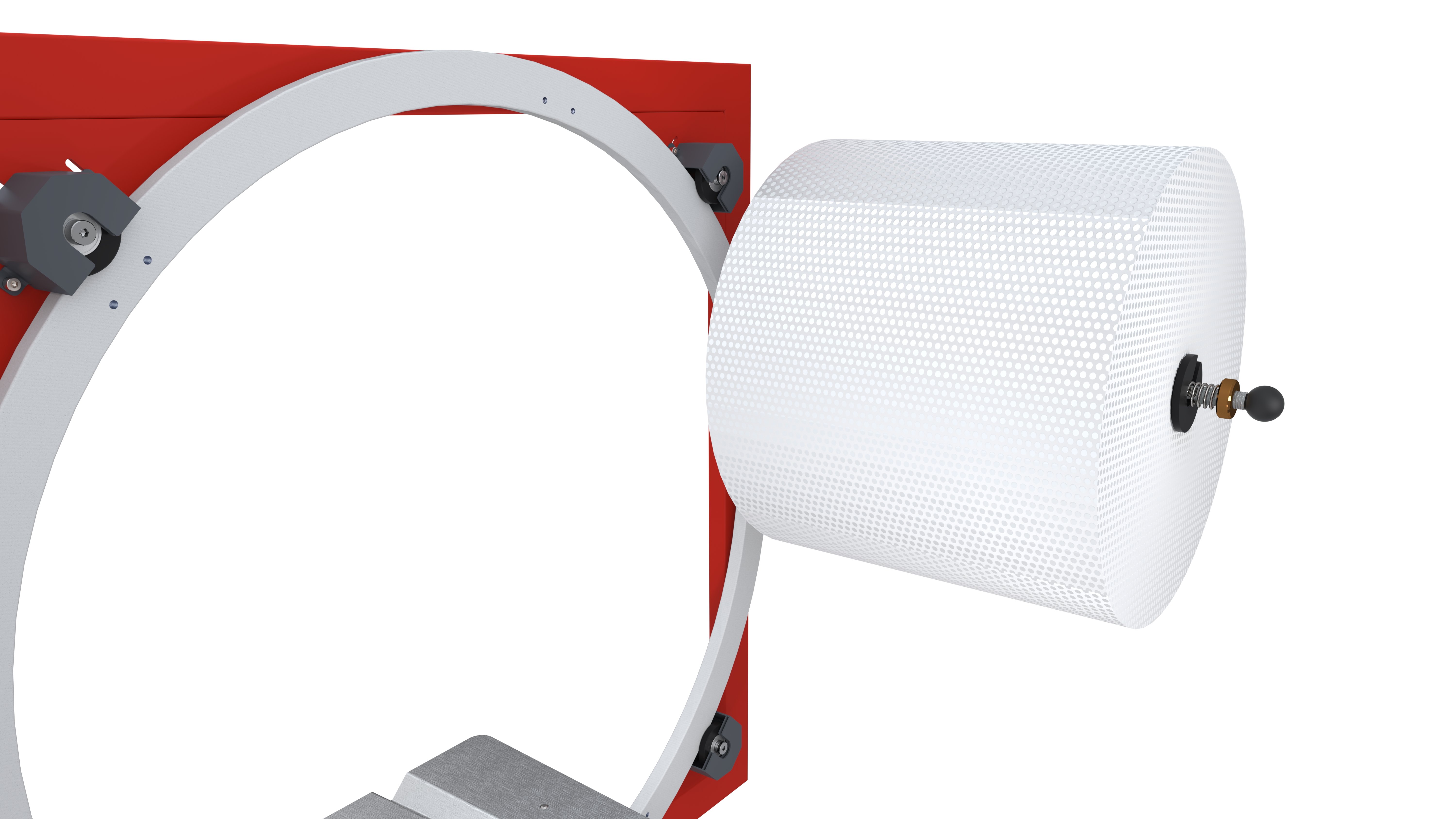

Bublinková fólia

Tlmiaca ochranná vrstva pre citlivé zásielky.

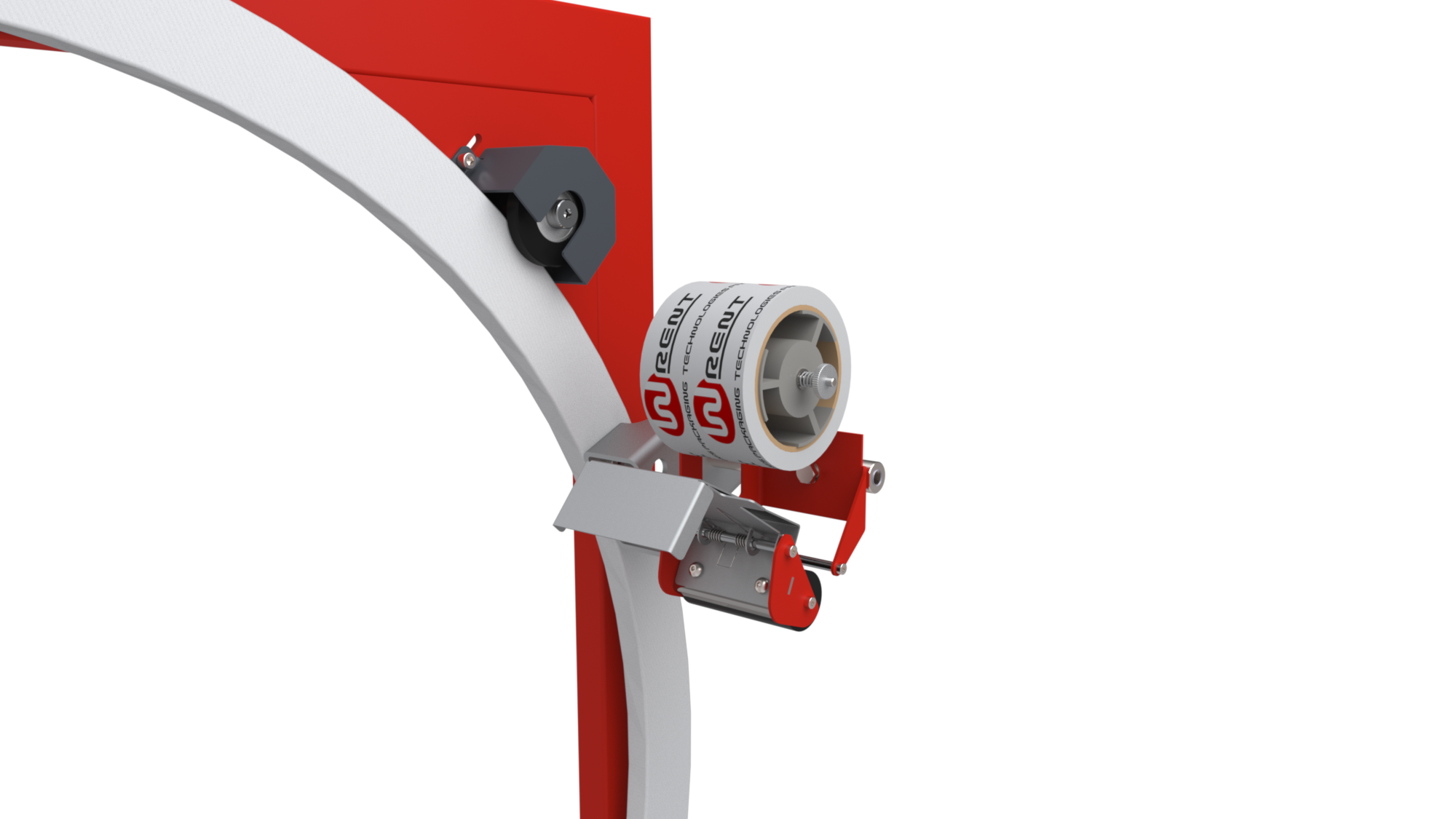

Lepiaca páska

Integrované uzatvorenie zásielky páskou 50 alebo 75 mm.

Váhový systém

Váženie s možnosťou prepojenia na ERP, WMS alebo dopravcu.

Valčekové dopravníky

Vstupné a výstupné dopravníky v rôznych dĺžkach.

Bezpečnostný kryt

Číry UV stabilizovaný polykarbonát pre bezpečnú kontrolu procesu.

MODELOVÁ KALKULÁCIA ÚSPORY

Modelová kalkulácia možnej úspory pri vyššom objeme zásielok.

Modelový príklad – 40 balíkov denne44 hod.

orientačná mesačná úspora pracovného času oproti ručnému baleniu bez stroja

5 280 € / rok

Spotreba stretch fólie10 – 20 %

orientačná úspora materiálu vďaka rovnomernejšiemu napnutiu stretch fólie

nižšie prevádzkové náklady

Orientačná návratnosť6 – 18 mes.

pri stredne vyťaženej prevádzke podľa počtu balíkov a zvolenej konfigurácie

individuálna kalkulácia na vyžiadanie

Uvedené hodnoty sú modelovým príkladom pre baliace stroje WRAPPING RING. Skutočná úspora a návratnosť závisia od počtu zásielok, typu tovaru, pracovných nákladov, spotreby fólie a konkrétnej konfigurácie stroja.
