Vertical Strapper SH
VERTICAL
STRAPPER
SH

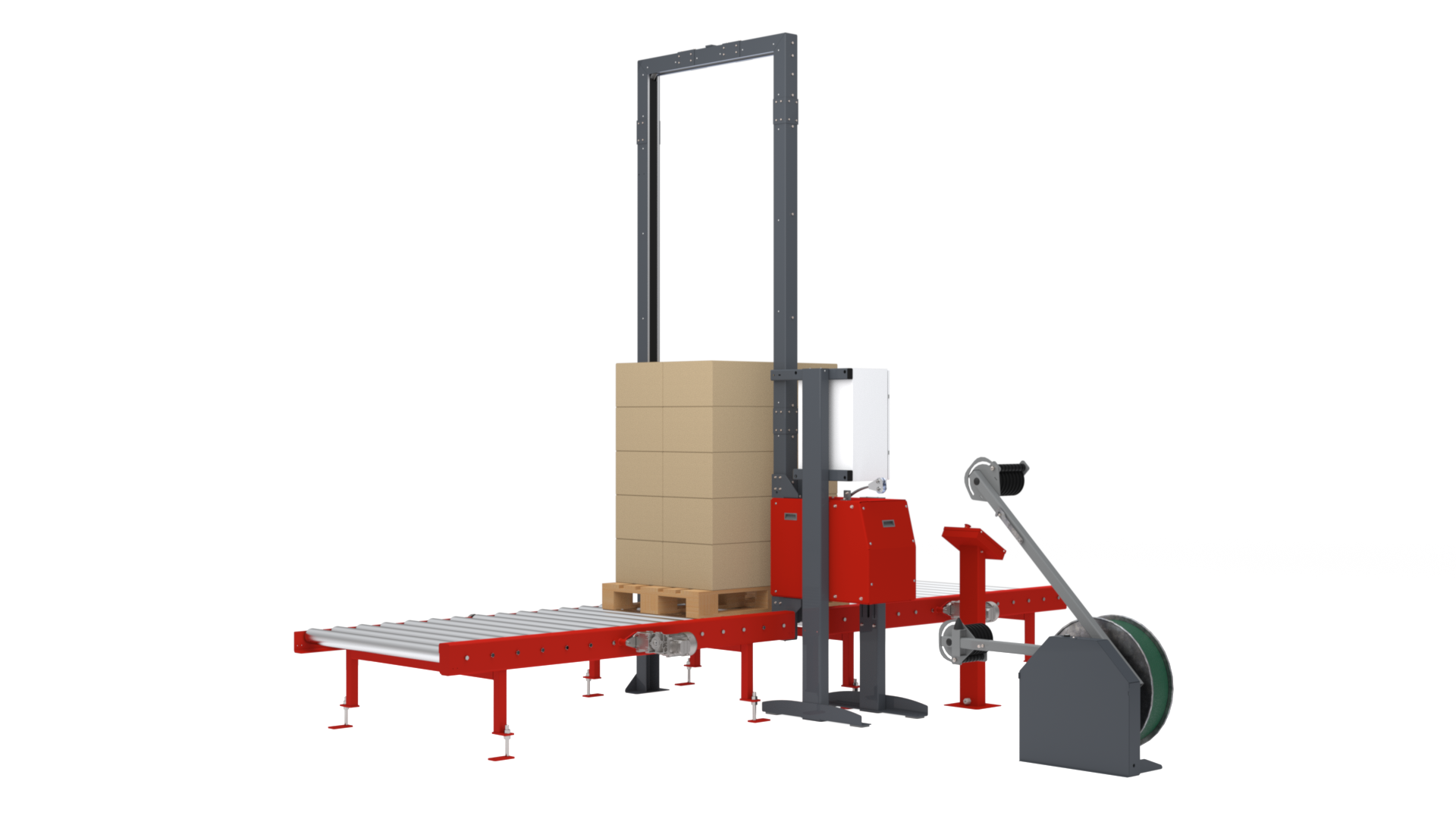

Plne automatický vertikálny páskovací stroj s pevným rámom a bočne umiestnenou páskovacou hlavou. Presné a výkonné páskovanie paliet PP alebo PET páskou priamo v dopravníkovej trati.
Pevný rám a bočná páskovacia hlava pre spoľahlivú prevádzku.

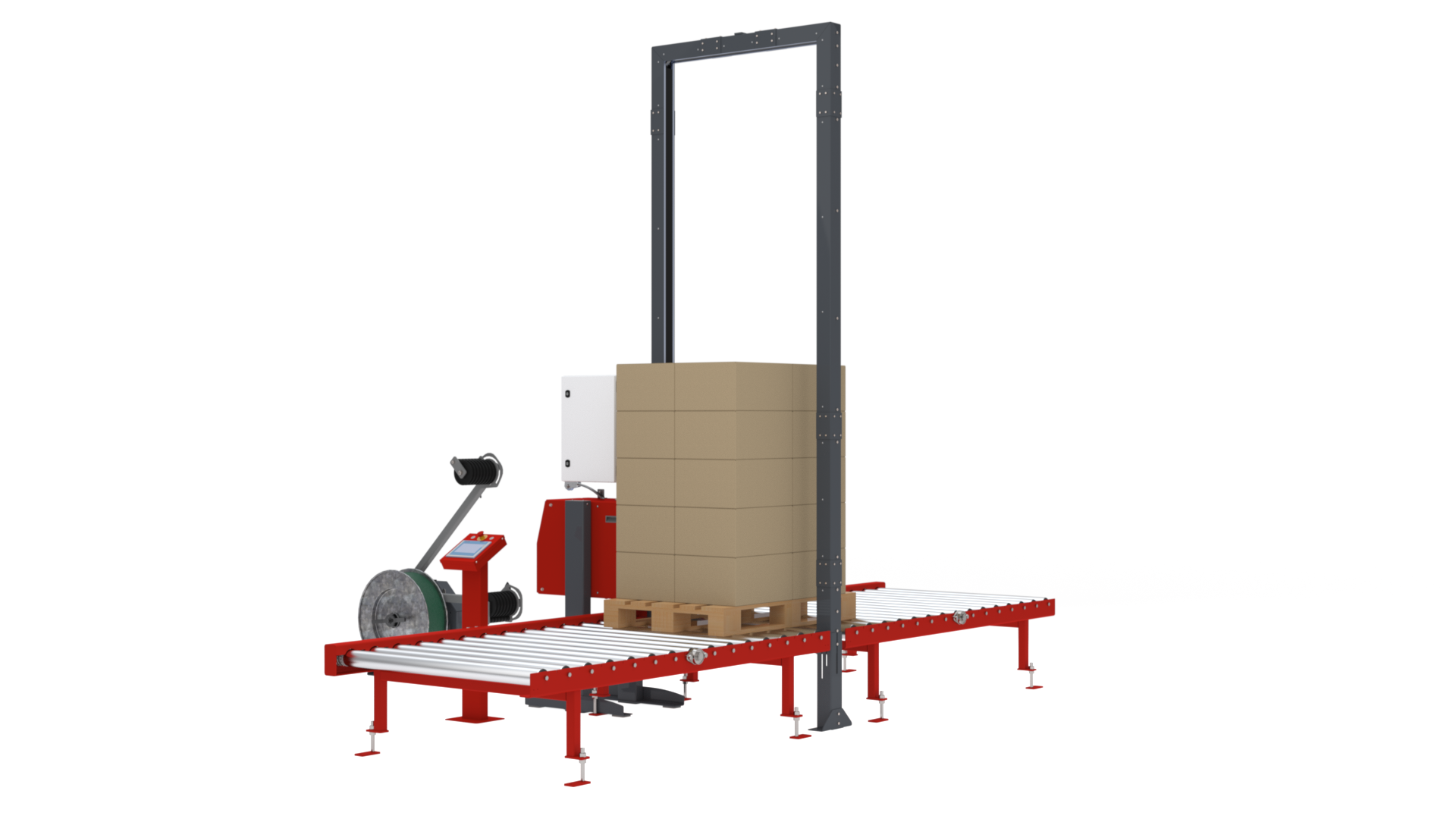

VERTICAL STRAPPER SH je určený na automatickú vertikálnu aplikáciu PP alebo PET viazacej pásky na paletové zásielky. Stroj sa zabudováva priamo do dopravníkových tratí výrobných, baliacich a priemyselných liniek.
Pevný páskovací rám zabezpečuje presnú polohu pásky a bočne umiestnená páskovacia hlava umožňuje jednoduchý prístup pri obsluhe, údržbe a servise.
Čo stroj robí?
Automaticky vedie viazaciu pásku vertikálne okolo paletovej zásielky, napne ju a vytvorí pevný vibračný zvar.
Pre koho je určený?
Pre výrobné a priemyselné linky s požiadavkou na vysoký výkon, presnosť a opakovateľnosť páskovacieho procesu.
Čo zákazník získa?
Stabilné zabezpečenie paliet, automatický pracovný cyklus a jednoduché napojenie na existujúci dopravníkový systém.
Rozmery rámu, poloha páskovacej hlavy, výška dopravníka, počet pások aj spôsob komunikácie s nadradeným riadením prispôsobíme konkrétnemu projektu.
Vysoký výkon pre výrobné a priemyselné linky.
Robustná konštrukcia, presné vedenie pásky a programovateľné riadenie zabezpečujú stabilnú prevádzku aj pri náročných páskovacích aplikáciách.
Vertikálne páskovanie bez manuálneho zásahu.
Po príchode palety do páskovacej pozície vykoná stroj celý cyklus automaticky podľa nastaveného programu.
Plynule nastaviteľné napnutie podľa typu a stability zásielky.
Rýchly a opakovateľný páskovací proces pre vysoký výkon linky.
Kompatibilita so šírkami 12, 16 alebo 19 mm.
Priemyselný riadiaci systém Siemens a programovateľný ovládací panel.
Dobrý prístup pre obsluhu, údržbu a servis.
Bočné umiestnenie hlavy zjednodušuje kontrolu páskovacieho mechanizmu a umožňuje flexibilné zabudovanie do dopravníkovej trate.
Pozrite si Vertical Strapper SH v prevádzke.
Ukážka automatického vertikálneho páskovania paletovej zásielky v priemyselnej linke.
Presný páskovací cyklus v štyroch krokoch.
Paleta sa dopravníkom presunie do definovanej páskovacej pozície. Následne prebehne automatické zavedenie, napnutie, zvarenie a odstrihnutie pásky.
Snímače potvrdia správnu polohu zásielky v páskovacom ráme.
Páska sa rýchlo a presne vedie vertikálne okolo paletovej zásielky.
Napínacia sila sa nastaví podľa typu výrobku v rozsahu 50 až 3 500 N.
Páska sa spojí pevným vibračným zvarom a automaticky odstrihne.
Pevný rám zabezpečuje presnú polohu pásky pri každom pracovnom cykle.
Základné technické parametre.
Finálne rozmery rámu a pracoviska sa určujú podľa rozmerov zásielky, výšky dopravníka a požadovaného výkonu výrobnej linky.
Uvedené údaje predstavujú základnú konfiguráciu. Rozmery páskovacieho rámu, výška dopravníka a doplnkové vybavenie sa navrhujú individuálne.

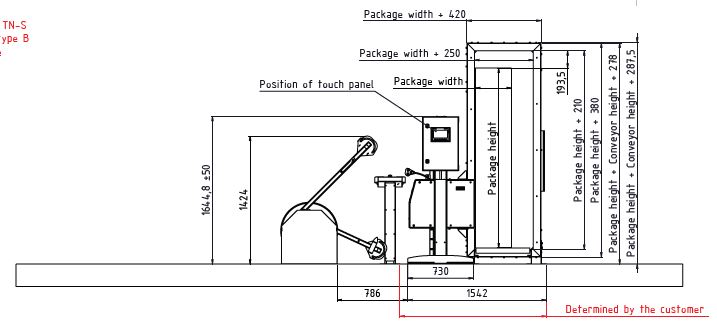

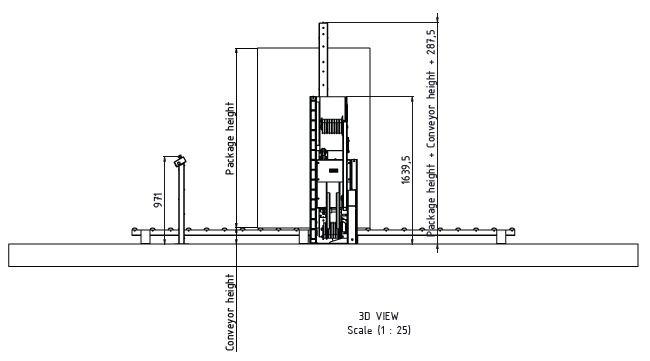

Rozmery a priestorové nároky pracoviska.
Výkresy zobrazujú referenčné vyhotovenie. Záväznú dokumentáciu pripravíme podľa rozmerov palety, výšky dopravníka a dispozície prevádzky.
Rozmery sú orientačné a menia sa podľa veľkosti zásielky, požadovanej výšky dopravníka a individuálne navrhnutého príslušenstva.
Navrhnutý pre stabilný a opakovateľný proces.
Jednotlivé časti stroja sú navrhnuté tak, aby umožnili jednoduchú integráciu, spoľahlivé vedenie pásky a dobrý prístup pri údržbe.
Pevný páskovací rám
Presne definuje dráhu viazacej pásky a jej polohu na paletovej zásielke.
Bočná páskovacia hlava
Umožňuje dobrý prístup pre obsluhu, výmenu pásky, údržbu a servis.
Odvíjač PP / PET pásky
Zabezpečuje plynulé a stabilné podávanie viazacej pásky počas automatického cyklu.
Programovateľné riadenie
Riadiaci systém Siemens S7-1200 umožňuje automatické aj manuálne ovládanie páskovacích sekvencií.
Stroj prispôsobíme vašej prevádzke.
Každý projekt navrhujeme podľa typu palety, rozmerov zásielky, výšky dopravníka, požadovaného výkonu a spôsobu komunikácie s výrobnou linkou.
Trojstupňová signalizácia
Indikácia prevádzky, poruchy a nízkeho stavu viazacej pásky.
Dátová zbernica
Komunikácia s nadradeným PLC, výrobným systémom, ERP alebo MES.
Ochranné bariéry
Bezpečnostné oplotenie, dvere, optické závory a núdzové zastavenie.
Farebnosť RAL
Individuálne farebné vyhotovenie podľa vizuálneho štandardu zákazníka.
Príslušenstvo na mieru
Individuálne prvky podľa rozmerov zásielok a požiadaviek procesu.
Počet viazaní
Jedno alebo viac páskovaní podľa požadovanej stability zásielky.
Typ dopravníka
Valčekový alebo reťazový dopravník podľa smeru vstupu a typu palety.
Napojenie na linku
Kompletné elektrické, bezpečnostné a softvérové rozhranie podľa projektu.
Viac než iba samostatný stroj.
Navrhneme celé páskovacie pracovisko vrátane manipulácie s paletou, dopravníkov, bezpečnostných prvkov, elektrického zapojenia a komunikácie s nadradeným systémom.
Riešenie pre široké spektrum priemyslu.
Vertical Strapper SH je vhodný všade tam, kde je potrebné stabilné vertikálne páskovanie paletových zásielok v automatickom režime.
Automotive
Komponenty, prepravné jednotky a palety určené do výrobného toku.
Kovovýroba
Ťažšie výrobky a palety s požiadavkou na vysokú napínaciu silu.
Elektrotechnika
Stabilné zabezpečenie komponentov a hotových výrobkov pred expedíciou.
Logistika
Automatické expedičné pracoviská s rôznymi rozmermi paletových zásielok.
Strojárstvo
Priemyselné diely, polotovary a skupinové balenia s vysokou hmotnosťou.
Výroba na mieru
Špecifické paletové jednotky s individuálnym páskovacím programom.
Postaráme sa o technológiu počas celej jej životnosti.
Zabezpečujeme návrh, montáž, uvedenie do prevádzky, školenie, záručný aj pozáručný servis a dostupnosť náhradných dielov.
Viac o serviseČo sa zákazníci najčastejšie pýtajú?
Pošlite nám rozmery palety, výšku dopravníka a požadovaný výkon. Naši technici pripravia vhodnú konfiguráciu.
Na aké zásielky je stroj určený?
Na paletové zásielky a ďalšie priemyselné balenia, ktoré sa páskujú vertikálne v dopravníkovej trati.
Aké pásky možno použiť?
Stroj pracuje s PP alebo PET viazacou páskou so šírkou 12, 16 alebo 19 mm.
Aká je napínacia sila?
Napínaciu silu možno plynule regulovať v rozsahu od 50 do 3 500 N.
Ako rýchlo prebehne jeden cyklus?
Základná rýchlosť páskovania je približne 7 sekúnd na jeden cyklus.
Je možné stroj napojiť na existujúcu linku?
Áno. Zabezpečíme mechanické, elektrické aj softvérové napojenie na existujúcu dopravníkovú alebo výrobnú linku.
Je dostupná signalizácia nízkeho stavu pásky?
Áno. Voliteľne možno doplniť trojstupňovú svetelnú signalizáciu vrátane indikácie nízkeho stavu pásky.
Poskytujete servis a náhradné diely?
Áno. Poskytujeme záručný aj pozáručný servis, preventívnu údržbu a dostupnosť náhradných dielov.
Technológia nasadená v priemyselnej prevádzke.
Vertical Strapper SH bol inštalovaný v spoločnostiach JVM Metal Technology a Eckerle Industrie.
Navrhneme Vertical Strapper SH pre vašu výrobu.
Pošlite nám základné informácie o palete, rozmeroch, hmotnosti, výške dopravníka a požadovanom výkone. Na základe údajov navrhneme vhodnú konfiguráciu pracoviska.
- rozmery a hmotnosť palety,
- fotografiu alebo technický výkres nákladu,
- výšku a typ existujúceho dopravníka,
- požadovaný počet paliet za hodinu,
- počet a umiestnenie viazacích pások,
- požiadavky na komunikáciu s nadradeným systémom.
